Installationsuppgifter DVB 200-300 FR/FC
Påfyllning av beredaren
För att inte beredaren ska skadas är det viktigt att
varmvattenberedaren fylls med vatten innan yttermanteln
trycksätts.
Obs! Glöm ej att avlufta efter påfyllning av yttermantel och
drifttagning av systemet.
Anod
För extra trygghet fi nns en skyddsanod monterad i
varmvattenberedaren (modell FR), Anoden har till uppgift
att skydda mot korrosion för att ge beredaren extra lång
livslängd. I det fall man misstänker höga halter av klorider
i vattnet (> 10 mg/liter) bör man göra en inspektion av
anoden efter 1-2 år. Anoden (av aluminium) som sitter på
toppen av beredaren har ursprungligen 20 mm diameter.
Är den angripen, tex minskad diameter till 5-8 mm eller
är längden ca 10 cm bör den bytas ut och en ny inspektion
göras efter 2-3 år.
• Släpp på trycket i beredaren (yttermanteln först).
• Stäng av huvudmatningen för kallvatten.
• Öppna avtappningskranen vid ett tappställe.
• Skruva ur anoden som sitter i toppen av beredaren,
kontrollera och låt byta vid behov.
Vid trånga utrymmen (låg takhöjd) fi nns kedjeanod som
alternativ. Beställ anod hos din lokala installatör och ange
modell på tanken.
Teknisk data
Modell DVB 200 FR DVB 300 FR DVB 200 FC DVB 300 FC
Volym varmvatten 185 286 185 286
Volym yttermantel 105 176 105 176
Varm/kallanslutning (mm) 22 28 22 28
Yttermantel anslutning G25”
Dykrör givare (mm) 9,5
Elpatronanslutning - 2” - 2”
Arbetstryck radiator 3 2,5 3 2,5
Arbetstryck varmvatten 10
Aluminium anod Ja - -
Mått (mm) (BxDxH) 600x600x1520 695x695x1700 600x600x1520 695x695x1700
Vikt 97 136 108 151

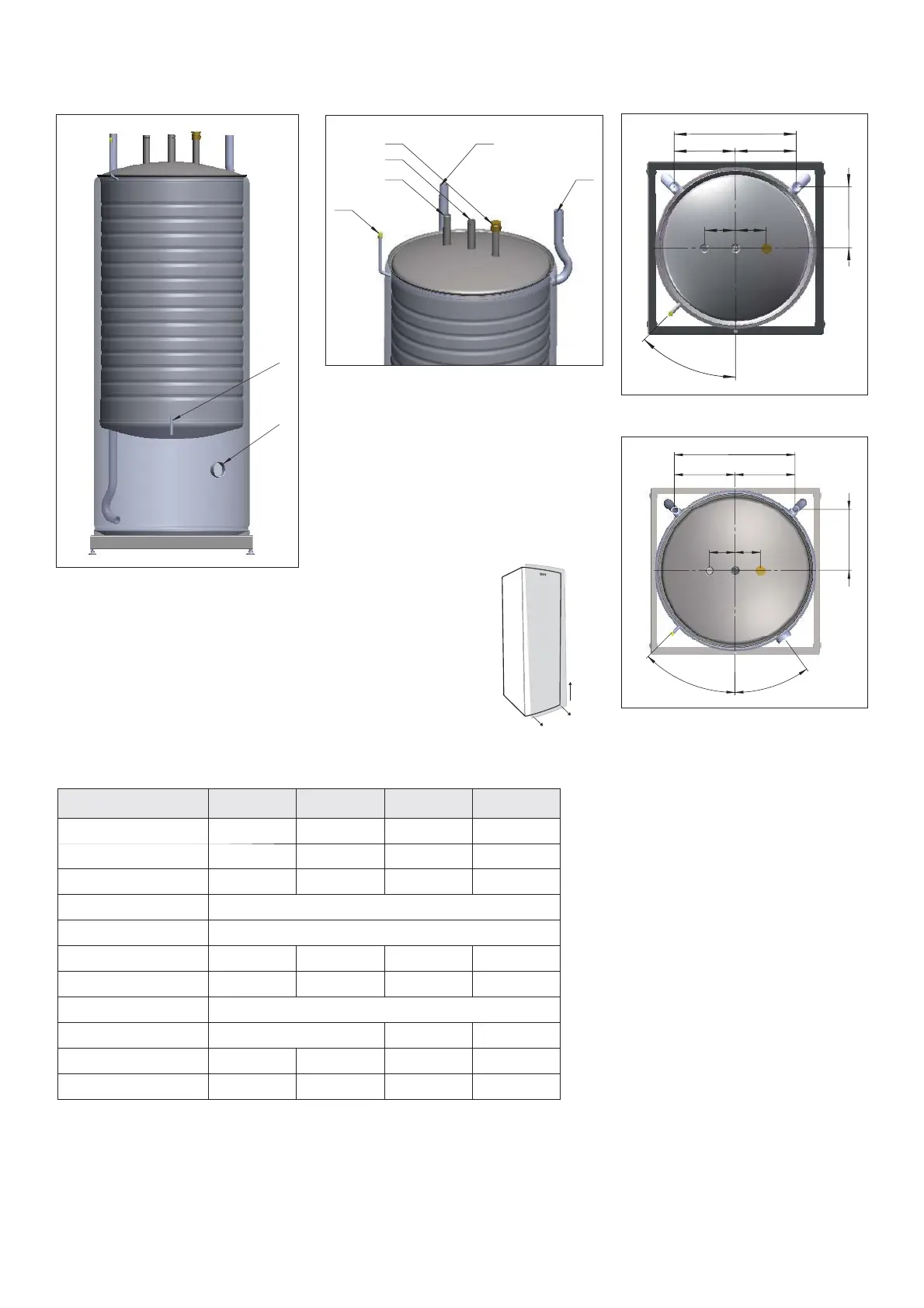

Mått takanslutningar DVB 200 FR/FC
Mått takanslutningar DVB 300 FR/FC
1
2
3
4
6
5
1 Avluftning
2 Varmvatten
3 Kallvatten
4 Anodrör
5 Laddrör retur
6 Laddrör tillopp
1 GT 3
2 Elpatronuttag (DVB 300)
==
198
396
iV
100100
4
5
°
3
6
°
==
100 100
471
238,5
4
5
°
1
2
Demontering av front
1. Drag ut frontens nederdel
2. Lyft sedan fronten
rakt uppåt
