Informacje instalacyjne dla modeli DVB 200-300 FR-S z wężownica
podgrzewacza solarnego.

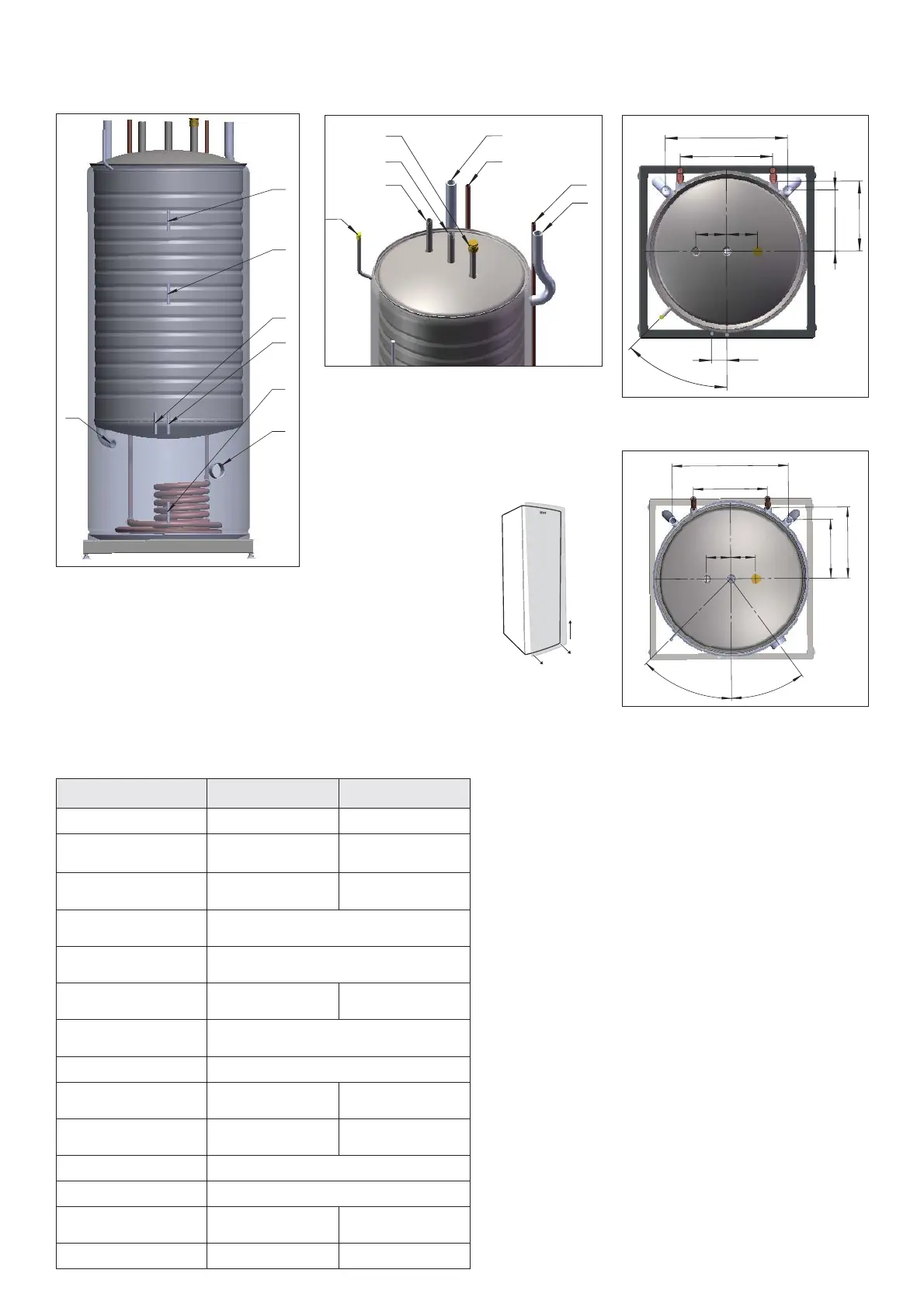

Dane techniczne
Model DVB 200 FR-S DVB 300 FR-S
Pojemność CWU 185 286
Pojemność zbiornika
zewnętrznego
105 176
Przyłącza wody CWU /
zimnej (mm)
22 28
Podłączenie obiegu podgr-
zewacza solarnego (mm)
15
Kołnierz rury żebrowej
(mm)
22
Długość wężownicy podgr-
zewacza solarnego (m)
710
Przyłącza zbiornika
zewnętrznego
G25”
Czujnik zanurzeniowy (mm) 9,5
Przyłącze grzałki elek-
trycznej
-2”
Ciśnienie robocze w grzej-
nikach
3 2,5
Ciśnienie robocze CWU 10
Anoda aluminiowa Tak
Wymiary (mm)
(Szer. x Głęb. x Wys.)
600x600x1520 695x695x1700
Masa 102 146
Wymiary przyłączy przechodzących przez strop
dla modelu DVB 200 FR-S
Wymiary przyłączy przechodzących przez strop
dla modelu DVB 300 FR-S
Demontaż obudowy
przedniej
1. Należy wyciągnąć część
dolną obudowy przedniej
2. Następnie należy obudowę
przednią podnieść prosto do
góry.
198
396
4
5
°
227
100 100
50
300
g
K tk
i
V
8
4
5
°
471
3
6
°
238,5
300
100 100
288
1
2
3
4
6
5
7
8
1 Odpowietrzenie
2 CWU
3 Woda zimna
4 Anoda ochronna
5 Rura powrotna obiegu zasilającego
6 Obieg powrotny z podgrzewacza solarnego
7 Rura dopływowa podgrzewacza solarnego
8 Rura dopływowa obiegu zasilającego
1
2
3
4
5
6
7
Napełnianie podgrzewacza CWU
W celu uniknięcia uszkodzenia podgrzewacza, jest rzeczą ważną
aby podgrzewacz CWU napełnić wodą zanim zbiornik zewnętrzny
zostanie obciążony ciśnieniem.
Uwaga! Nie wolno zapomnieć odpowietrzyć zbiornik zewnętrzny po
napełnieniu go oraz po uruchomieniu systemu.
Anoda ochronna
W celu zwiększenia stopnia bezpieczeństwa, w podgrzewaczu CWU
(model FR) została zamontowana anoda ochronna. Anoda ta ma za
zadanie chronić podgrzewacz przed korozją i zapewnić mu dodatko-
we wydłużenie żywotności. W przypadku gdy istnieje przypuszczenie
obecności nadmiernej zawartości chlorków w wodzie zasilającej (>
10 mg/litr), wówczas co ok. rok – 2 lata należy dokonywać przeglądu
anody. Anoda (wykonana z aluminium), zamontowana jest w górnej
części podgrzewacza i początkowo jej średnica wynosi 20 mm. O ile
anoda ulegnie korozji chemicznej i jej średnica zmniejszy się np. do
5 – 8 mm lub długość wynosić będzie ok. 10 cm, należy ją wymienić i
za ok. 2 – 3 lata wykonać ponowny przegląd.
• Z podgrzewacza należy spuścić ciśnienie (w pierwszej
kolejności w zbiorniku zewnętrznym).
• Należy odciąć zasilanie główne w wodę zimną.
• Następnie należy otworzyć kurek spustowy przy
studzience odpływowej.
• Należy wykręcić anodę, która umieszczona jest w górnej
części podgrzewacza, sprawdzić jej stan i w razie potrzeby
wymienić na nową.
W ciasnych pomieszczeniach (niski pułap stropu) jako rozwiązanie
alternatywne można zastosować anodę łańcuchową. Anodę można
zamówić u miejscowego instalatora, podając mu model wskazany na
zbiorniku.
1 Termostat GT 3 względnie czujnik obiegu
podgrzewacza solarnego innego producenta.
2 GT 3 (VP) w przypadku wspólnej pracy z urzą
dzeniem solarnym IVT Sol
3 Względnie czujnik obiegu podgrzewacza solarnego
innego producenta
4 GT 3 VP bez współpracy z urządzeniem solarnym IVT Sol
5 Czujnik IVT Sol RCS-100
6 Gniazdo grzałki elektrycznej (DVB 300)
7 Podwyższona rura obiegu powrotnego dopasowująca do
urządzenia IVT Sol
