Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Sender not found
简中文

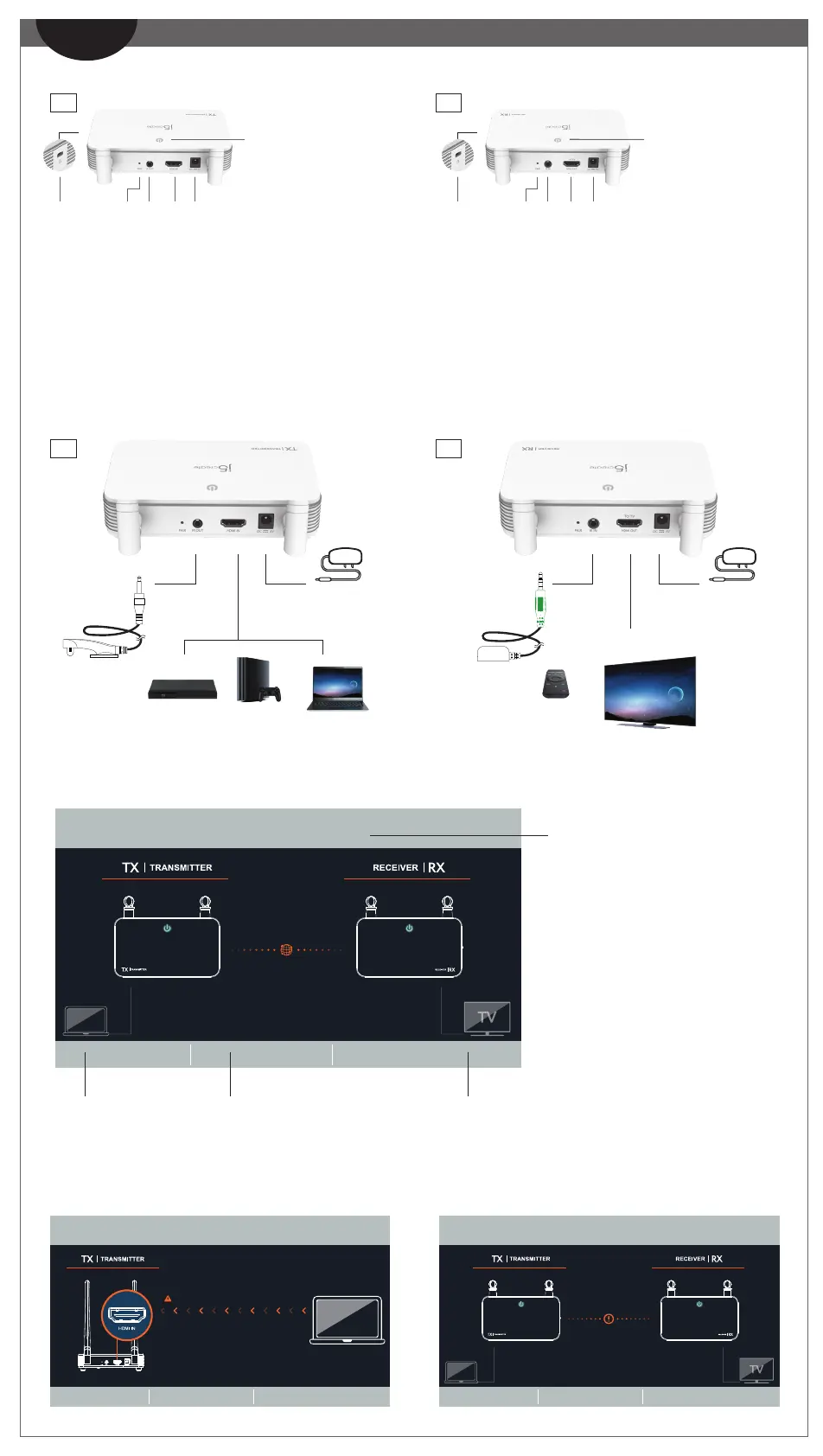

插入电源变压器，并确保电源指示灯点亮。
红外线遥控器设置: 将红外延长电缆（绿色连接器）
连接到红外讯号输出孔。
将红外线讯号接收器放置在HDMI™输出设备旁。
将HDMI™ 线 直接插入HDMI™影像来源设备的接口。
HDMI™ 输入
电源
④① ② ③ ④① ② ③
HDMI™ 输出
1080P
笔记本播放器 游戏机
⑤ ⑤
⑥
⑥
电源
插入电源变压器，并确保电源指示灯点亮。
（）：红外线遥控器设置: 将红外延长电缆（绿色连接器）
连接到红外讯号输出孔。
（）将红外线讯号接收器放置在HDMI™输出设备旁。
从接收器HDMI™ 孔直接连接到 HDMI™ 显示器的接口。
红外线讯号
接受器（绿色）
红外线讯号
发射器（黑色）
➀ 产品名称
➁ 设备名称
➂ FIRMWARE 版本
➃ 状态
②
(不包含遥控器)
④
(Fig.1)
(Fig.2)
(Fig.3)
① 配对
红外线讯号输入
③ HDMI™ 输出
④ 直流 5V
⑤ 安全锁插槽
⑥ 无线和电源
状态指示灯
*
*
RX
① 配对
红外线讯号输出
③ HDMI™ 输入
④ 直流 5V
⑤ 安全锁插槽
⑥ 无线和电源
状态指示灯
*
*
TX
* ① 如果TX和RX连接失败， 您可以缩减TX和RX之间的距离。如果仍有问题， 请联系j5create客户服务。
* ⑥ 指示灯： 红灯： 开机 / 橙灯： 等待配对 / 红色闪烁灯： TX和RX配对中 / 绿灯： 配对完成
您可以缩短TX和RX之间的距离， 如果仍然有问题，请联系j5create客户服务。
RX
TX
①
③
请检查您的HDMI™电缆或来源设备的信号。
- Sender not found
(未找到发送端)
- TX RX Pairing
(TX / RX 配对中)
- No input source from sender
(发送端没有讯号输入)
- Network disconnected
(连线配对失败)
Please connect your device via the HDMI™ port.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 No input source from sender
Connection failed.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Network disconnected
