Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Sender not found
1080P
④① ② ③ ④① ② ③⑤ ⑤
⑥
⑥
②
④
*
*
RX
*
*
TX
RX
TX
①
③
LaptopSpeler
Spelconsole
Nederlands

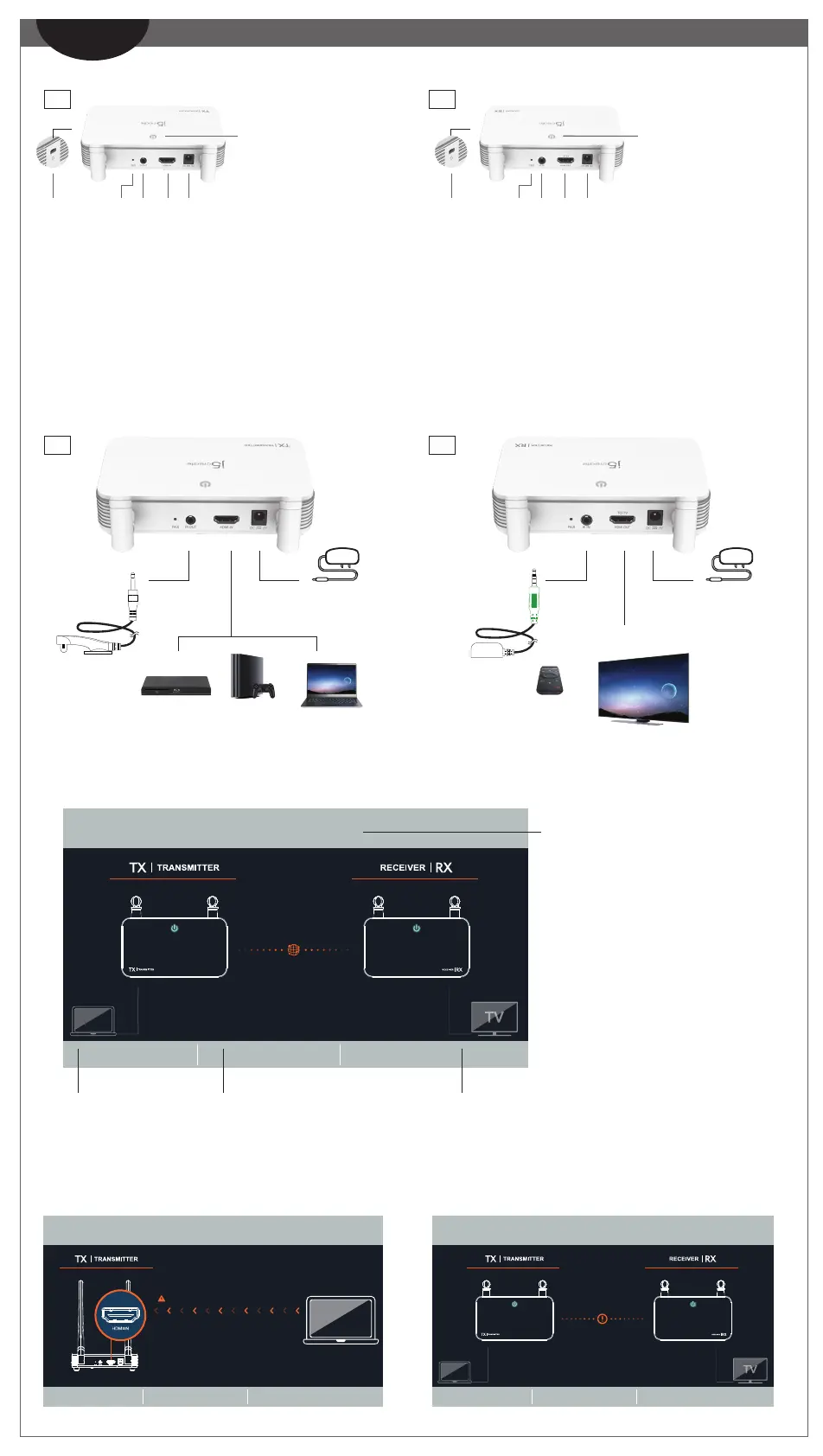

2. Hardware-installatie
Stap 1. Sluit de voedingsadapter aan en zorg ervoor dat de LED-voeding-
slampjes branden.
Stap 2. (Optioneel): Instelling IR-afstandsbediening
Sluit de IR-blasterkabel aan op de IR-uitgang.
Stap 3. (Optioneel) Plaats de IR-sensor op het bronapparaat, en monteer
de IR-blasterkop naast het apparaat
Step 4. Sluit de HDMI™-kabel direct aan van de HDMI™-ingang van de
zender op uw HDMI™-videobronapparaat.
3. Ontvanger. OSD-status
1. Overzicht van hardwarefuncties
HDMI™-ingang
Voedingsingang
HDMI™-uitgang
Voedingsingang
IR-ontvangerkabel
(groen)
①
②
③
④
(Afb. 1)
(Afb. 2)
(Afb. 3)
① KOPPELEN
② IR-ingang
③ HDMI™-uitgang
④ DC 5V
⑤ Sleuf voor veiligheidsslot
⑥ Draadloos en
indicatielampje voor
voedingsstatus
① KOPPELEN
② IR-uitgang
③ HDMI™-ingang
④ DC 5V
⑤ Sleuf voor veiligheidsslot
⑥ Draadloos en
indicatielampje voor
voedingsstatus
Opmerking:
*① Als aansluiten van TX en RX is mislukt. U kunt de afstand tussen de TX en RX reduceren. Als u nog steeds problemen ondervindt, neem dan contact op
met klantenservice van j5create.
*⑥ Indicatielampje: Rood: inschakelen / Oranje: Wachten op koppelen / Rood knipperend lampje: Koppelen van TX / RX / Groen: Koppelen van TX / RX gereed
Verbinding met netwerk verbroken.
U kunt de afstand tussen de TX en RX reduceren. Als u nog steeds problemen
ondervindt, neem dan contact op met klantenservice van j5create.
Opstartscherm: OSD toont verbinden.
Indien het aansluiten van apparaten via de HDMI™-poort
mislukt:
Controleer uw HDMI™-kabel of het signaal van uw bronapparaat.
IR-blasterkabel
(zwart)
Stap 1. Sluit de voedingsadapter aan en zorg ervoor dat de LED-voeding-
slampjes branden.
Stap 2. (Optioneel): Instelling IR-afstandsbediening
Sluit de IR-verlengkabel (groene connector) aan op de IR-uitgang.
Stap 3. (Optioneel) Plaats en monteer de IR-sensor voor het apparaat.
Stap 4. Sluit de HDMI™-kabel direct aan van de HDMI™-uitgang van de
ontvanger op uw HDMI™-monitor.
(Afstandsbediening
niet inbegrepen)
- Sender not found
(Afzender niet gevonden)
- TX RX Pairing
(Koppelen van TX RX)
- No input source from sender
(Geen ingangsbron van afzender)
- Network disconnected
(Verbinding met netwerk verbroken)
Please connect your device via the HDMI™ port.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 No input source from sender
Connection failed.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Network disconnected
To Next Page
