Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Sender not found
1080P
④① ② ③ ④① ② ③⑤ ⑤
⑥
⑥
②
④
RX
TX
RX
TX
①
③
KannettavaSoitin Pelikonsol
Suomi

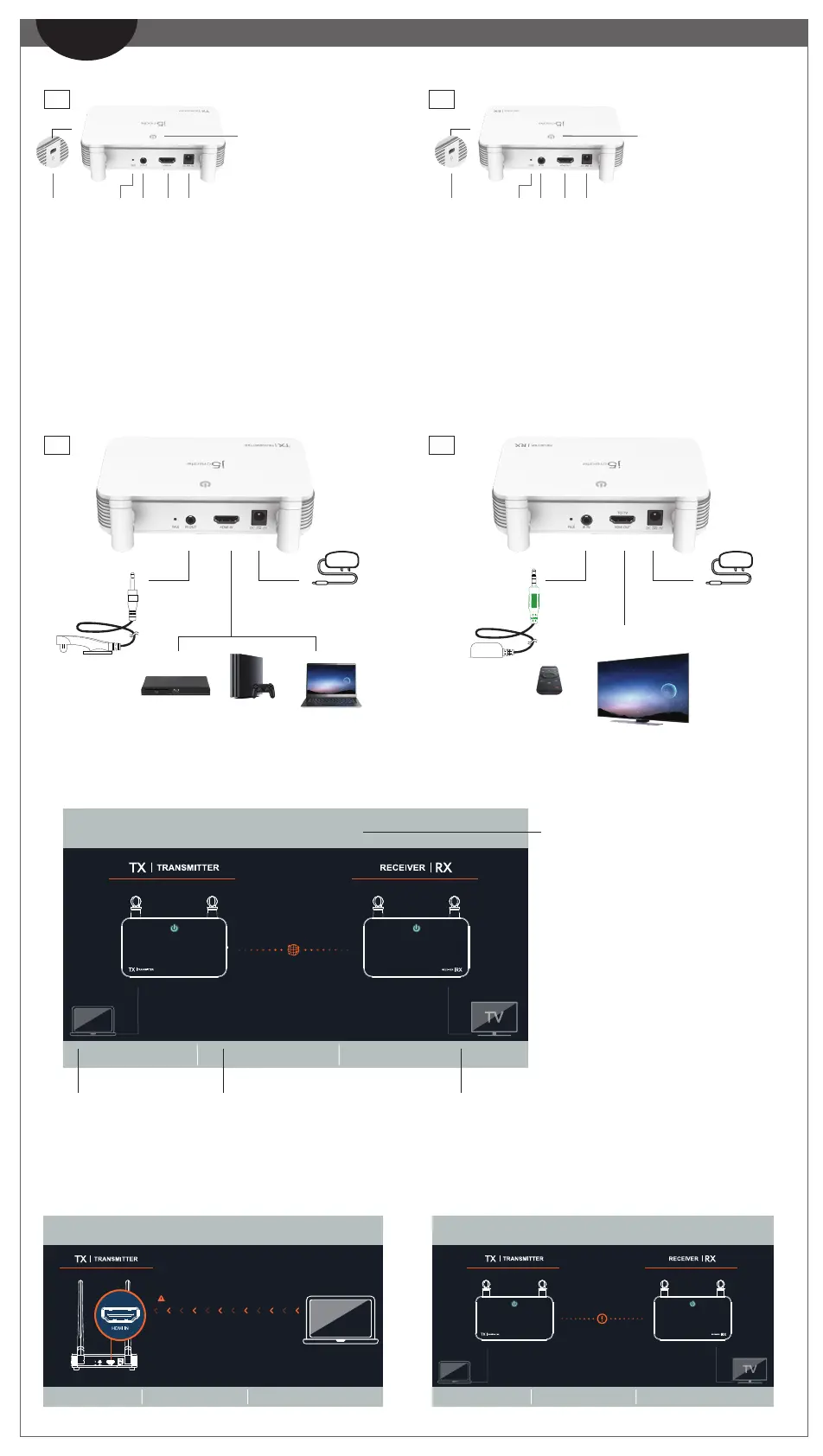

2. Laitteiston asennus
Vaihe 1. Liitä verkkolaita ja varmista, että virran merkkivalo palaa.
Vaihe 2. (Valinnainen): Infrapunakaukosäätimen asettaminen
Liitä IR blaster -kaapeli IR out -porttiin.
Vaihe 3. (Valinnainen) Aseta IR-anturi lähdelaitteen päälle ja kiinnitä IR
blasterin pää laitteen viereen
Vaihe 4. Liitä HDMI™-kaapeli Lähetin HDMI™ in -liitännästä videolähdelaitteen
HDMI™-liitäntään.
3. Vastaanotin: OSD:n (on-screen display) tila
1. Laitteiston ominaisuuksien yleiskatsaus
HDMI™ in
Virtatulo
HDMI™ out
Virtatulo
IR-vastaanotinkappeli
(vihreä)
①
②
③
④
(Fig.1)
(Fig.2)
(Fig.3)
Huomautus:
*① Jos TX:n ja RX:n yhteys epäonnistuu. Voit pienentää TX:n ja RX:n välistä etäisyyttä. Mikäli ongelma ei poistu, ota yhteyttä j5create-asiakaspalveluun.
*⑥ Merkkivalo: Punainen: virta päällä / Oranssi: Odottaa pariutusta /
Punainen valo vilkkuu: TX/RX:ää pariutetaan / Vihreä: TX/RX: paritus suoritettu loppuun
Verkkoyhteys katkaistu.
Voit pienentää TX:n ja RX:n välistä etäisyyttä. Mikäli ongelma ei poistu,
ota yhteyttä j5create-asiakaspalveluun.
Käynnistysnäyttö OSD näytä yhteyden muodostaminen.
Jos laitteiden yhdistäminen
HDMI™-portin kautta epäonnistuu:
Tarkista HDMI™-kaapeli tai signaali lähdelaitteestasi.
- Sender not found
(Lähettäjää ei löydy)
- TX RX Pairing
(TX RX -pariutus)
- No input source from sender
(
Lähettäjältä ei tulolähdettä)
- Network disconnected
(Verkkoyhteys katkaistu)
IR blaster
-kaapeli (musta)
Vaihe 1. Liitä verkkolaita ja varmista, että virran merkkivalo palaa.
Vaihe 2. (Valinnainen): Infrapunakaukosäätimen asettaminen
Liitä IR blaster -kaapeli (vihreä liitin) IR out -porttiin.
Vaihe 3. (Valinnainen) Aseta ja kiinnitä IR-anturi laitteen eteen.
Vaihe 4. Liitä HDMI™-kaapeli suoraan Lähetin HDMI™ out -liitännästä
HDMI™-monitoriin.
(Kaukosäädin ei
kuulu toimitukseen)
Please connect your device via the HDMI™ port.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 No input source from sender
Connection failed.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Network disconnected
PARI
IR in
HDMI™ out
DC 5 V
Turvallisuuslukkopaikka
Langattoman ja vitatilan
merkkivalo
PARI
IR out
HDMI™ in
DC 5 V
Turvallisuuslukkopaikka
Langattoman ja vitatilan
merkkivalo
* ①
* ②
* ③
* ④
* ⑤
* ⑥
* ①
* ②
* ③
* ④
* ⑤
* ⑥
