Magyar

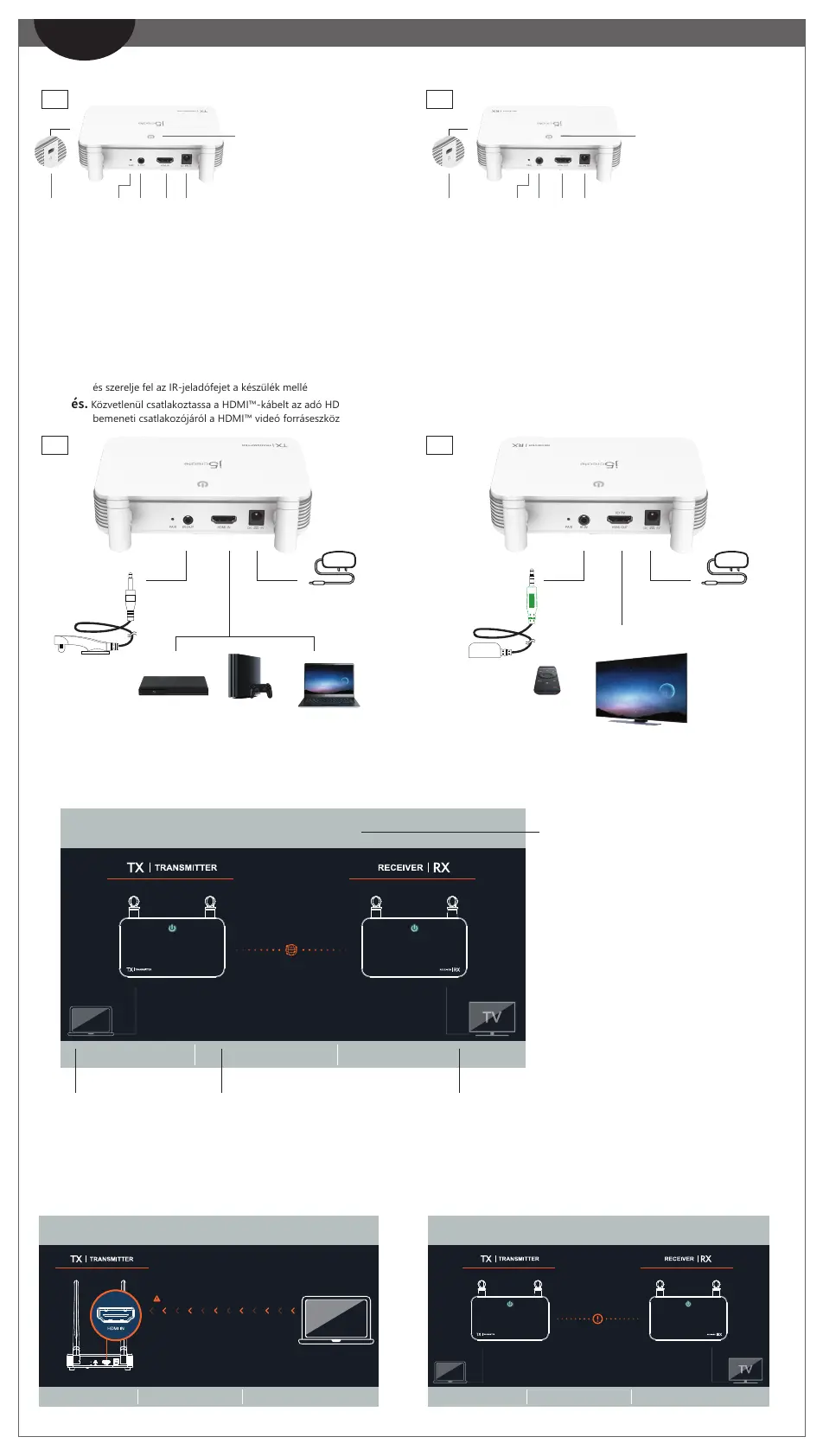

2. Hardvertelepítés
1. lépés. Csatlakoztassa a tápfeszültség-adaptert, és győződjön meg arról,
hogy a tápellátás jelzőfénye világít.
2. lépés. (Opcionális): Infravörös távvezérlő beállítása
Csatlakoztassa az IR-jeladó kábelét az IR-kimeneti aljzathoz.
3. lépés. (Opcionális) Helyezze az IR-érzékelőt a forráskészülékre,
és szerelje fel az IR-jeladófejet a készülék mellé
4. lépés. Közvetlenül csatlakoztassa a HDMI™-kábelt az adó HDMI™
bemeneti csatlakozójáról a HDMI™ videó forráseszközhöz.
3. Vevőkészülék: OSD (képernyőn megjelenő) állapot
1. Hardverjellemzők áttekintése
HDMI™-bemenet
Tápfeszültség bemenet
④① ② ③ ④① ② ③
HDMI™-kimenet
1080P
LaptopLejátszó
Videojáték konzol
⑤ ⑤
⑥
⑥
1. lépés. Csatlakoztassa a tápfeszültség-adaptert, és győződjön meg arról,
hogy a tápellátás jelzőfénye világít.
2. lépés. (Opcionális): Infravörös távvezérlő beállítása
Csatlakoztassa az IR-hosszabbító kábelt (zöld csatlakozó) az IR-kimeneti aljzathoz.
3. lépés. (Opcionális) Helyezze és szerelje fel az IR-érzékelőt a készülék elé.
4. lépés. Közvetlenül csatlakoztassa a HDMI™-kábelt a vevő HDMI™ kimeneti
csatlakozójától a HDMI™ monitorhoz.
IR-vevő
kábele (zöld)
IR-jeladó
kábele (fekete)
①
②
③
④
②
(A távvezérlő
nem tartozék)
④
Tápfeszültség bemenet
PÁROSÍTÁS
IR-bemenet
HDMI™-kimenet
DC 5V
Biztonsági zárat fogadó horony
Vezeték nélküli és tápellátás
állapotjelző
PÁROSÍTÁS
IR-kimenet
HDMI™-bemenet
DC 5V
Biztonsági zárat fogadó horony
Vezeték nélküli és tápellátás
állapotjelző
* ①
* ②
* ③
* ④
* ⑤
* ⑥
* ①
* ②
* ③
* ④
* ⑤
* ⑥
(1. ábra)
(2. ábra)
(3. ábra)
RX
TX
Please connect your device via the HDMI™ port.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 No input source from sender
Connecting...
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Sender not found
Connection failed.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Network disconnected
Megjegyzés:
*① Ha a TX és RX csatlakozás sikertelen. Csökkentheti a TX és az RX közötti távolságot. Ha még mindig gondjai vannak,
kérjük, lépjen kapcsolatba a j5create ügyfélszolgálatával.
*⑥ Jelzőfény: Vörös: bekapcsolva / Narancssárga: Párosításra vár / Vörösen villogó fény: TX/RX párosítás / Zöld: TX/RX párosítás kész
Hálózat leválasztva.
Csökkentheti a TX és az RX közötti távolságot. Ha még mindig gondjai vannak,
kérjük, lépjen kapcsolatba a j5create ügyfélszolgálatával.
Induló képernyő: Az OSD a kapcsolódást mutatja.
RX
TX
①
③
Ha az eszközök HDMI™-aljzaton keresztül történő
csatlakoztatása nem sikerül:
Kérjük, ellenőrizze a HDMI™-kábelt vagy a forráseszköz jelét.
- A jeladó nem található
- TX RX párosítás
- Nincs bemeneti forrás a jeladótól
- Hálózat leválasztva
