Русский
Беспроводной HDMI™ удлинитель (JVAW52/JVAW53)
2. Установка оборудования
Шаг 1. Подключите блок питания и убедитесь, что LED индикаторы загорелись.
Шаг 2. (опционально). Настройка пульта дистанционного управления.
Подключите кабель ИК-бластера к ИК выходу.
Шаг 3 (опционально). Разместите ИК-датчик на устройстве-источнике и
закрепите ИК-бластер рядом с устройством.
Шаг 4. Подключите HDMI™ кабель к HDMI™ входу на трансмиттере и к
вашему устройству-источнику HDMI™ сигнала.
3. Ресивер: экранное меню

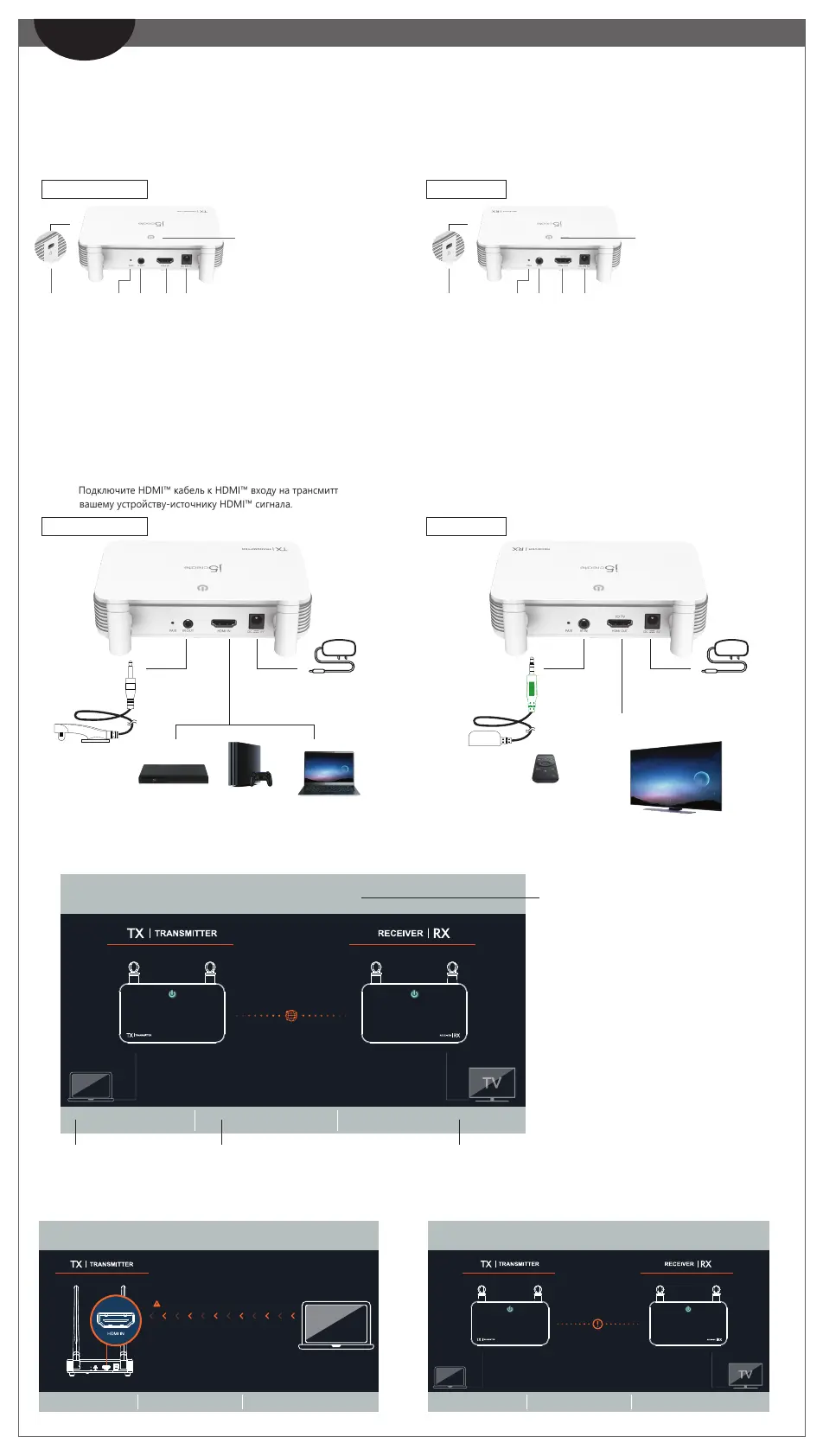

1. Обзор оборудования
HDMI™ вход
Вход для питания
④① ② ③ ④① ② ③
HDMI™ выход
1080P
НоутбукПлеер
Игровая консоль
⑤ ⑤
⑥
⑥
Шаг 1. Подключите блок питания и убедитесь, что LED индикаторы загорелись.
Шаг 2. (опционально). Настройка пульта дистанционного управления.
Подключите удлинительный ИК-кабель (зеленый разъем) к ИК выходу.
Шаг 3 (опционально). Разместите и установите ИК-датчик перед устройством.
Шаг 4. Подключите HDMI™ кабель к HDMI™ выходу на ресивере и к
вашему HDMI™ монитору.
Кабель ИК
ресивера (зеленый)
Кабель ИК-бластера
(черный)
①НАЗВАНИЕМОДЕЛИ
②НАЗВАНИЕУСТРОЙСТВА
③ВЕРСИЯПРОШИВКИ
④СТАТУС
②
Дистанционный пульт управления
(не входит в комплект)
④
Вход для питания
(Рис.1)
(Рис. 2)
(Рис. 3)
① Сопряжение
② IR вход
③ HDMI™ выход
④ DC 5В
⑤ Слот для замка
⑥ Индикатор состояния
беспроводной связи
и питания
*
*
Ресивер (RX)
① Сопряжение
② IR выход
③ HDMI™ вход
④ DC 5В
⑤ Слот для замка
⑥ Индикатор состояния
беспроводной связи
и питания
*
*
Трансмиттер (TX)
Please connect your device via the HDMI™ port.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 No input source from sender
Connecting...
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Sender not found
Connection failed.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Network disconnected
Примечания:
*① Если соединение не удалось, вы можете уменьшить расстояние между TX и RX. Если проблема осталась, обратитесь в службу поддержки j5create.
*⑥ Индикатор: красный - питание включено / Оранжевый - ожидание сопряжения /
Мигающий красный - сопряжение TX и RX / Зеленый - сопряжение TX и RX завершено
Технические особенности:
● Антенна 5 дБ, AC 2x2 с поддержкой беспроводной связи на расстоянии до 60 м
● Передача HDMI™ аудио и видеосигнала со сверхнизкой задержкой (менее 0,06 с/60 мс)
● Беспроводная технология 5 ГГц обеспечивает стабильное соединение для плавной потоковой передачи
●
Встроенный ИК сигнал позволяет управлять источниками видеосигнала с помощью пульта дистанционного управления и входящего в комплект ИК-удлинителя
● Совместимость с HDMI™ 1.3, HDCP 1.2 и DVI 1.0
Если сеть отключена:
Вы можете уменьшить расстояние между TX и RX. Если проблема осталась,
обратитесь в службу поддержки j5create.
Начальный экран: экранное меню показывает подключение.
①
③
Если не удается подключить устройства
через HDMI™ порт:
Проверьте HDMI™ кабель или сигнал с устройства-источника.
- Отправитель не найден
- Сопряжение TX и RX
- Нет источника сигнала от отправителя
- Сеть отключена
Трансмиттер (TX)
Ресивер (RX)
