Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Sender not found
1080P
④① ② ③ ④① ② ③⑤ ⑤
⑥
⑥
②
④
*
*
RX
*
*
TX
RX
TX
①
③
LaptopWiedergabegerät
Spielkonsole
Deutsch
2. Hardwareinstallation
Schritt 1. Schließen Sie das Netzteil an und stellen Sie sicher, dass die
LED-Betriebsanzeigen leuchten.
Schritt 2. (Optional): IR-Fernbedienung einrichten
Verbinden Sie das IR-Blaster-Kabel mit dem IR-Ausgang.
Schritt 3. (Optional) Platzieren sie den IR-Sensor am Eingangsgerät und
montieren Sie den IR-Blaster-Kopf neben dem Gerät.
Schritt 4. Verbinden Sie das HDMI™-Kabel vom HDMI™-Eingang des Senders
direkt mit Ihrem HDMI™-Videoeingangsgerät.
3. Empfänger: Status der Bildschirmanzeige

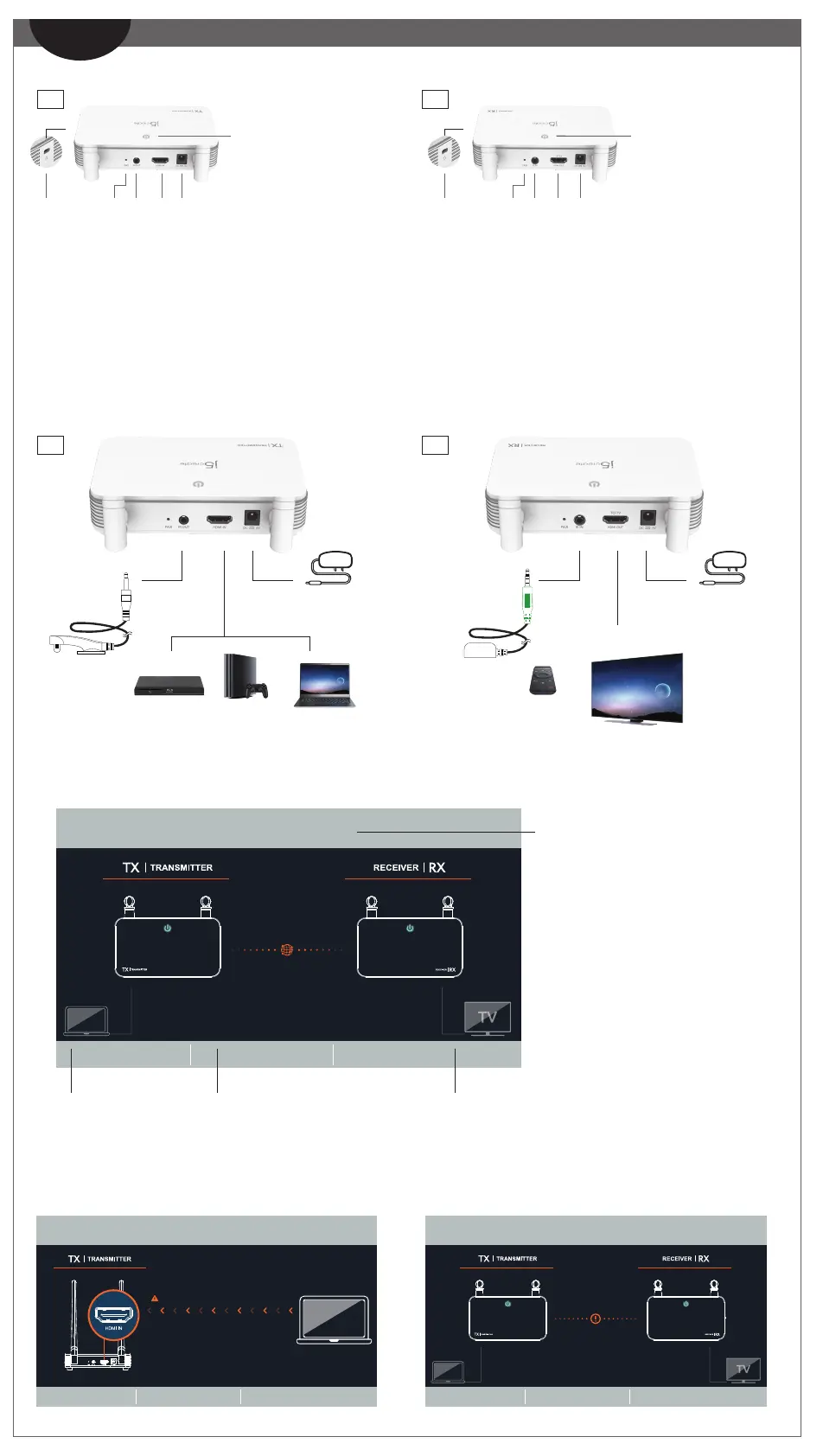

1. Hardwarefunktionen im Überblick
HDMI™-Eingang
Stromeingang
HDMI™-Ausgang
Stromeingang
IR-Empfänger-Kabel
(grün)
①
②
③
④
(Abb. 1)
(Abb. 2)
(Abb. 3)
① Keln
② IR-Eingang
③ HDMI™-Ausgang
④ 5 V Gleichspannung
⑤ Steckplatz für
Sicherheitsschloss
⑥ WLAN- und
Betriebsstatus-Anzeige
① Koppeln
② IR-Ausgang
③ HDMI™-Eingang
④ 5 V Gleichspannung
⑤ Steckplatz für
Sicherheitsschloss
⑥ WLAN- und
Betriebsstatus-Anzeige
Hinweis:
*① Falls TX- und RX-Verbindung fehlschlagen, können Sie die Entfernung zwischen TX und RX reduzieren. Falls weiterhin Probleme auftreten,
wenden Sie sich bitte an den Kundendienst von j5create.
*⑥ Anzeige: Rot: Gerät ist eingeschaltet / Orange: Kopplung wird abgewartet / Rot blinkendes Licht: TX- / RX-Kopplung / Grün: TX- / RX-Kopplung ist abgeschlossen
Netzwerk getrennt.
Sie können die Entfernung zwischen TX und RX reduzieren. Falls weiterhin
Probleme auftreten, wenden Sie sich bitte an den Kundendienst von j5create.
Startbildschirm: Verbindungsanzeige.
Falls die Verbindung von Geräten per HDMI™-Anschluss
fehlschlägt:
Bitte prüfen Sie Ihr HDMI™-Kabel oder Signal von Ihrem Eingangsgerät.
- Sender not found
(Sender nicht gefunden)
- TX RX Pairing
(TX-RX-Kopplung)
- No input source from sender
(Keine Eingangsquelle vom Sender)
- Network disconnected
(Netzwerk getrennt)
IR-Blaster-Kabel
(schwarz)
Schritt 1. Schließen Sie das Netzteil an und stellen Sie sicher, dass die
LED-Betriebsanzeigen leuchten.
Schritt 2. (Optional): IR-Fernbedienung einrichten
Verbinden Sie das IR-Verlängerungskabel (grüner Anschluss) mit dem
IR-Ausgang.
Schritt 3. (Optional) Platzieren und montieren Sie den IR-Sensor vor dem
Gerät.
Schritt 4. Verbinden Sie das HDMI™-Kabel vom HDMI™-Eingang des
Empfängers direkt mit Ihrem HDMI™-Monitor.
(Fernbedienung
nicht inklusive)
