Jack k4 Series - Lower Blade Component Relative Position

36 / 51

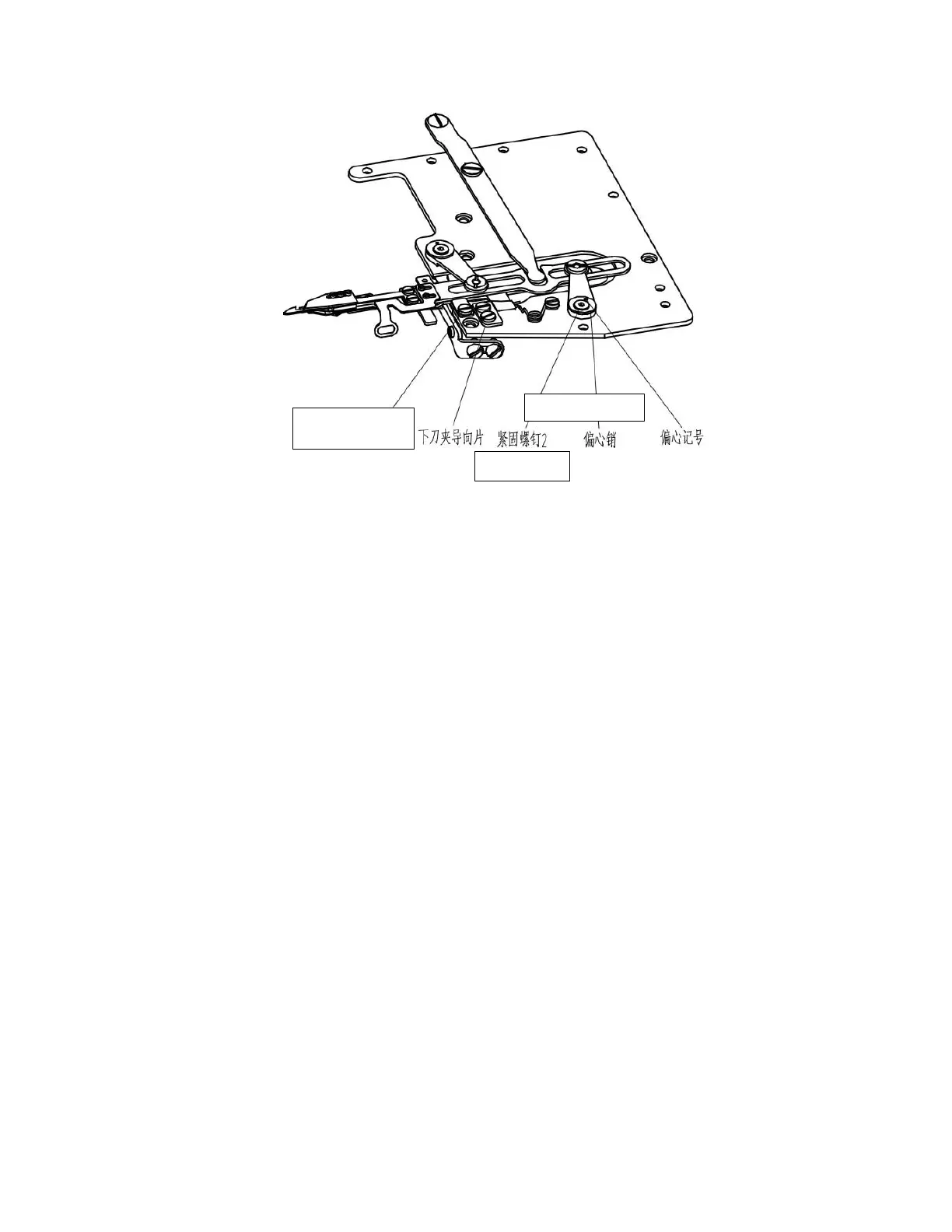

图 6
3、 下切刀组件相对位置调整
Adjust relative position of the lower blade component
注意:下切刀组件安装前须先检查下切刀组件相对位置是否正确，是否有卡点。
Note: Before install the lower blade ,we must check the relative position
of the lower blade component and there is a card point or not.
当动刀运动到最右时，也就是下切刀组件初始状态时，动刀与定刀前端的啮合
距离为 0.5-1mm（图 7），调整时可通过松开螺钉 1（图 9），移动定刀调整动刀与
定刀的相对位置，动刀与定刀啮合距离 0.5-1mm，动刀与定刀平行（图 7、图 8）。
松开螺钉 1 调整夹线片的前后及左右位置，保证夹线片与定刀平行（图 10） 。压
力片的调整可通过调节螺钉 4，移动压力片，使其与定刀尖端距离 4mm，且与定刀
平行（图 11） 。
When moving blade moves to the far right, when is it in the original
set screw
1
set screw 2
the eccentric pin
