4 JUSTERINGER
nn-14
4.6 HASTIGHET FOROVER / BAKOVER __________________________________________
Hastigheten forover og bakover justeres ved kjørepedalen.
Still inn hastigheten forover før hastigheten bakover
justeres.
For å justere hastigheten forover:
1. Vær sikker på at driftspumpen er satt til nøytral og at
gasspjeldet er korrekt justert.
2. Start motoren og kontroller hastigheten forover med
motoren på fullt turtall og gressklipperen i tohjulsdrift
(2WD). Transporthastigheten forover skal være 16 km/t
(10 mph).
3. Stopp motoren. For å justere hastigheten forover, ta av
øyebolten (K) fra pedalen og løsne kontramutteren.
Drei øyebolten innover for å senke hastigheten, utover
for å øke hastigheten. Stram kontramutteren for å
holde justeringen på plass og sett øyebolten tilbake.
4. Med kjørepedalen i Nøytral, kontroller posisjonen til
Nøytral-bryteren
(J). Juser bryteren opp eller ned slik
at pilen (M) på kjørepedalbraketten er sentrert over
den. Når det er korrekt justert vil lampe 5 på kontrollen
lyse når tenningen slås på.
5. Start motoren og kontroller hastigheten forover. Gjenta
prosedyren inntil en hastighet forover på 16 km/t (10
mph) er oppnådd.
For å justere hastigheten bakover:
1. Still inn hastigheten forover.
2. Start motoren og kontroller kjørehastigheten bakover
med motoren på fullt turtall. Hastigheten bakover skal
være 5,6 km/t (3,5 mph).
3. Stopp motoren. For å justere hastigheten bakover,
løsne mutteren på stoppskruen (L) for kjøring bakover.
Skyv skruen forover i det utsparede hullet for å øke
hastigheten, tilbake for å senke hastigheten. Stram
mutteren for å sikre justeringen.
4. Start motoren og kontroller hastigheten. Gjenta
prosedyren inntil en hastighet bakover på 5,6 km/t
(3,5 mph) er oppnådd.

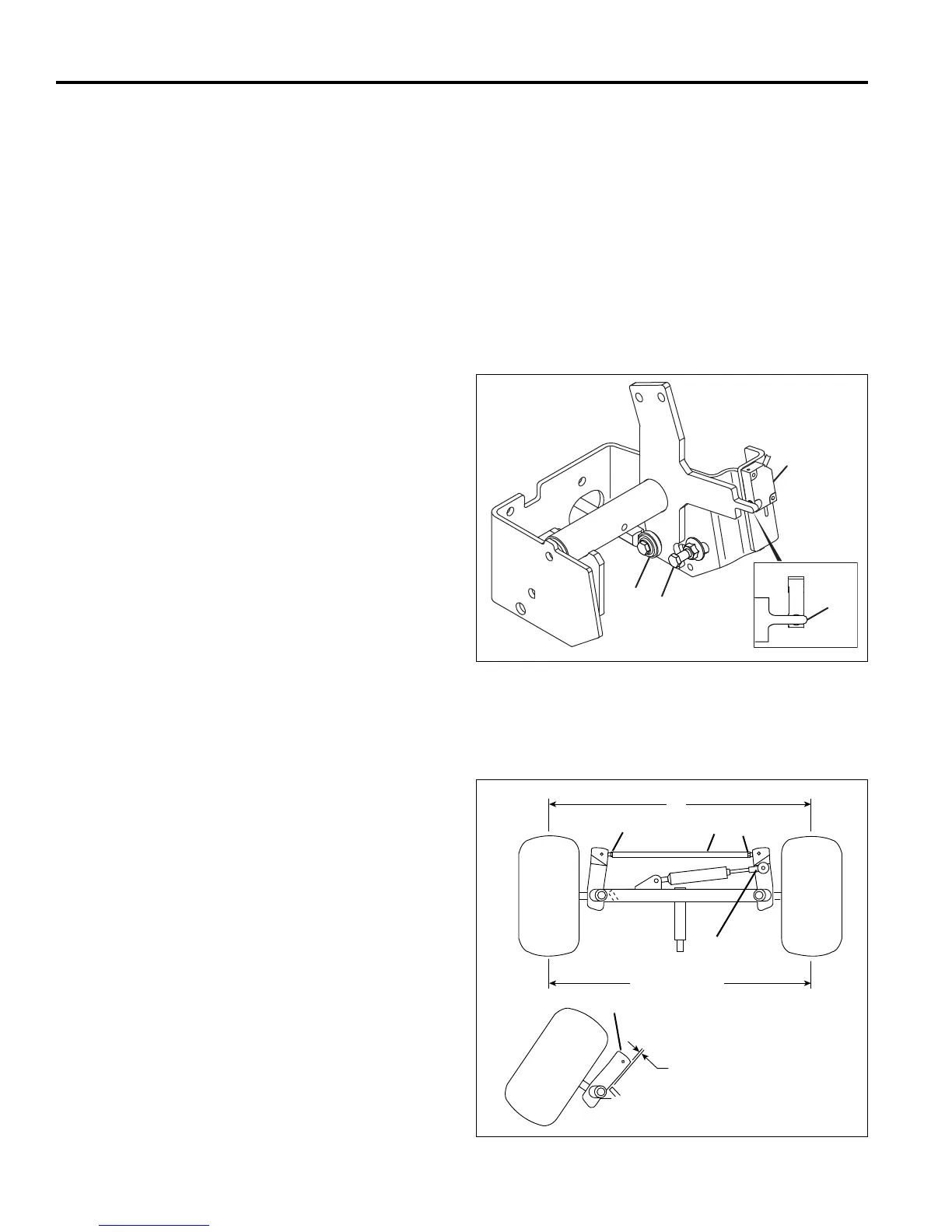

Fig. 4E
4.7 SPISSING AV FORHJULENE ________________________________________________
1. Still hjulene i rett vinkel forover.
2. Løsne kontramutterne (N) på begge sider av
stangen(M).
3. Drei strekkstangen (S) for å oppnå korrekt spissing.
Spissingen må ikke overskride +1.5 mm (+1/16 in) (P).
Stram kontramutterne.
4. Etter justering av strekkstangen, juster styresylinderen
ved å skru stangen (T) inn eller ut av kuleleddet slik at
spindelarmen (R) går klar av stopperen på akselen
med 19 ± 1.5 mm (3/4 ± 1/16 in.) (U) når sylinderen er
fullt uttrukket.
Fig. 4F
(3/4 ± 1/16 in.)
19 ± 1.5 mm
N
S
T
U
P
P (+0 to1/16”)
R
+0 til 1,5 mm
