JUSTERINGER 4
nn-17

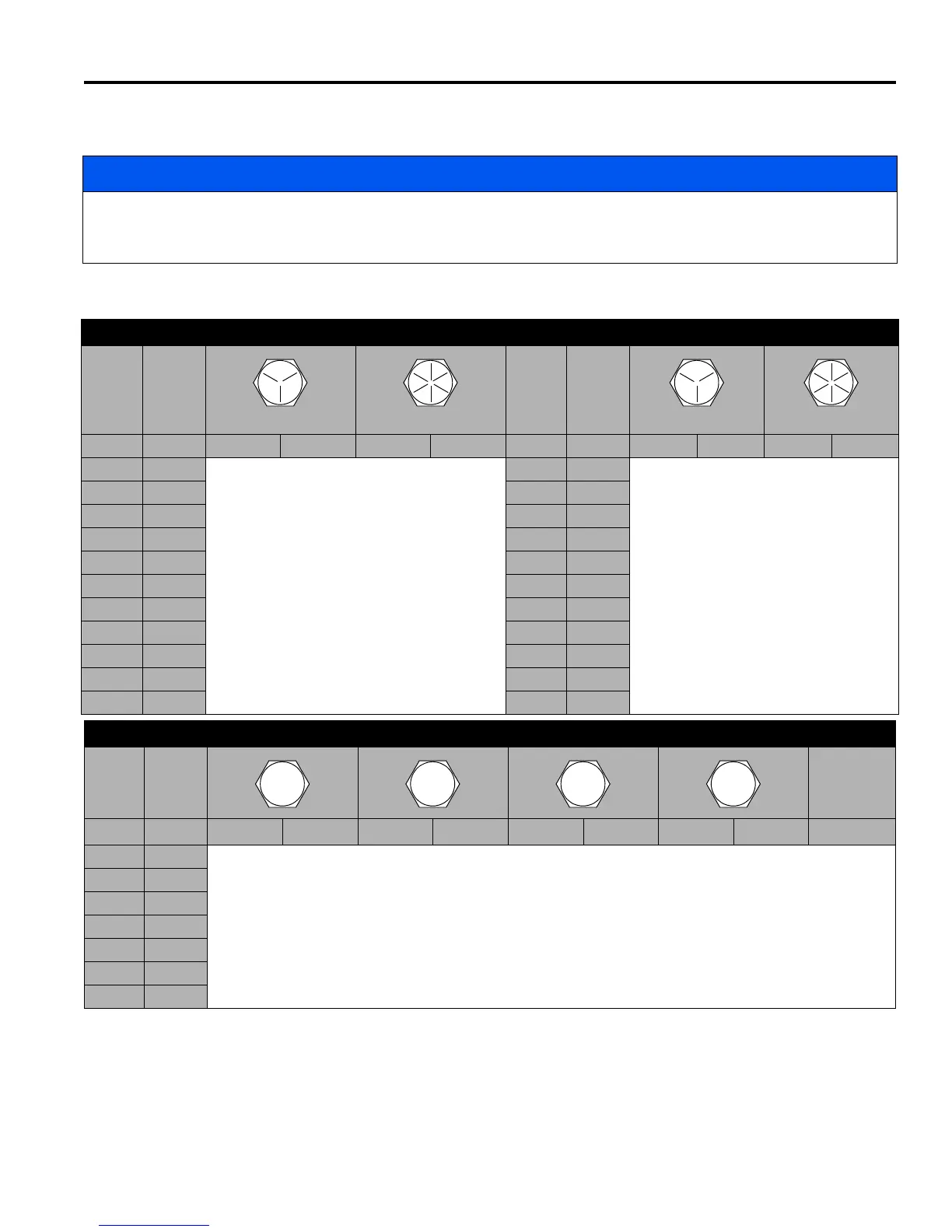

4.10 MOMENTSPESIFIKASJONER ________________________________________________
Jacobsen bruker Grad 5 belagte skruer som standard dersom ikke annet er angitt. Ved tilstramming av belagte skruer,
bruk de samme verdiene som er angitt for smurte.
NB!!!
Alle momentverdier inkludert i disse tabellene er omtrentlige og kun ment som referanse. Bruken av disse
momentverdiene er på eget ansvar og risiko. Jacobsen er ikke ansvarlig for noe tap, krav eller skade som skyldes
bruken av disse tabellene. Ekstrem forsiktighet må alltid utvises ved enhver bruk av momentverdier.
AMERIKANSKE NASJONALE STANDARDFESTER
STØR
RELSE
ENHET
ER
GRAD 5 GRAD 8
STØR
RELSE
ENHET
ER
GRAD 5 GRAD 8
Smurte Tørre Smurte Tørre Smurte Tørre Smurte Tørre
#6-32 in-lb (Nm) – 20 (2,3) – – 7/16-14 ft-lb (Nm) 37 (50,1 ) 50 (67,8) 53 (71,8) 70 (94,9)
#8-32 in-lb (Nm) – 24 (2.7) – 30 (3,4) 7/16-20 ft-lb (Nm) 42 (56,9) 55 (74,6) 59 (80,0) 78 (105)
#10-24 in-lb (Nm) – 35 (4,0) – 45 (5,1) 1/2-13 ft-lb (Nm) 57 (77,2) 75 (101) 80 (108) 107 (145)
#10-32 in-lb (Nm) – 40 (4,5) – 50 (5,7) 1/2-20 ft-lb (Nm) 64 (86.7) 85 (115) 90 (122) 120 (162)
#12-24 in-lb (Nm) – 50 (5,7) – 65 (7,3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)
1/4-20 in-lb (Nm) 75 (8.4) 100 (11.3) 107 (12.1) 143 (16.1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)
1/4-28 in-lb (Nm) 85 (9.6) 115 (13.0) 120 (13.5) 163 (18.4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)
5/16-18 in-lb (Nm) 157 (17.7) 210 (23.7) 220 (24.8) 305 (34.4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)
5/16-24 in-lb (Nm) 173 (19.5) 230 (26.0) 245 (27.6) 325 (36.7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)
3/8-16 ft-lb (Nm) 23 (31.1) 31 (42.0) 32 (43.3) 44 (59.6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)
3/8-24 ft-lb (Nm) 26 (35.2) 35 (47.4) 37 (50.1) 50 (67.8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)
METRISKE FESTNERE
STØR
RELSE
ENHET
ER
Ikke-kritiske
festere inn i
aluminium
Smurte Tørre Smurte Tørre Smurte Tørre Smurte Tørre
M4 Nm (in-lb)––––––3.83 (34)5.11 (45)2.0 (18)
M5 Nm (in-lb) 1.80 (16) 2.40 (21) 4.63 (41) 6.18 (54) 6.63 (59) 8.84 (78) 7.75 (68) 10.3 (910 4.0 (35)
M6 Nm (in-lb) 3.05 (27) 4.07 (36) 7.87 (69) 10.5 (93) 11.3 (102) 15.0 (133) 13.2 (117) 17.6 (156) 6.8 (60)
M8 Nm (in-lb) 7.41 (65) 9.98 (88) 19.1 (69) 25.5 (226) 27.3 (241) 36.5 (323) 32.0 (283) 42.6 (377) 17.0 (150)
M10 Nm (in-lb) 14.7 (11) 19.6 (14) 37.8 (29) 50.5 (37) 54.1 (40) 72.2 (53) 63.3 (46) 84.4 (62) 33.9 (25)
M12 Nm (in-lb) 25.6 (19) 34.1 (25) 66.0 (48) 88.0 (65) 94.5 (70) 125 (92) 110 (81) 147 (108) 61.0 (45)
M14 Nm (in-lb) 40.8 (30) 54.3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94.9 (70)
