JACOBSEN AR3
SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH
FARBKODE DER KABEL
R Rot
G Grün
O Orange
S Grau
B Schwarz
W Weiß
K Rosa
P Violett
Y Gelb
U Blau
N Braun
LG Hellgrün
E.G. R/W = Rot/Weiß
70 Anschlüsse Multifunktionsanzeige
1 Kraftstoffsender
2 Zündung positiv
3 Nicht verwendet
4 Masse
5 Nicht verwendet
6 Einrichtung aktiviert
7 Lichtmaschinenleuchte
8 Sicherung Batterie positiv
TO 74-1
TO 74-1
TO 2-4
TO 2-4
TO 67-7
TO 67-7
SP#19
SP#19
1.0
1.0
1.0
1.0
P/Y
P/Y
1.0
1.0

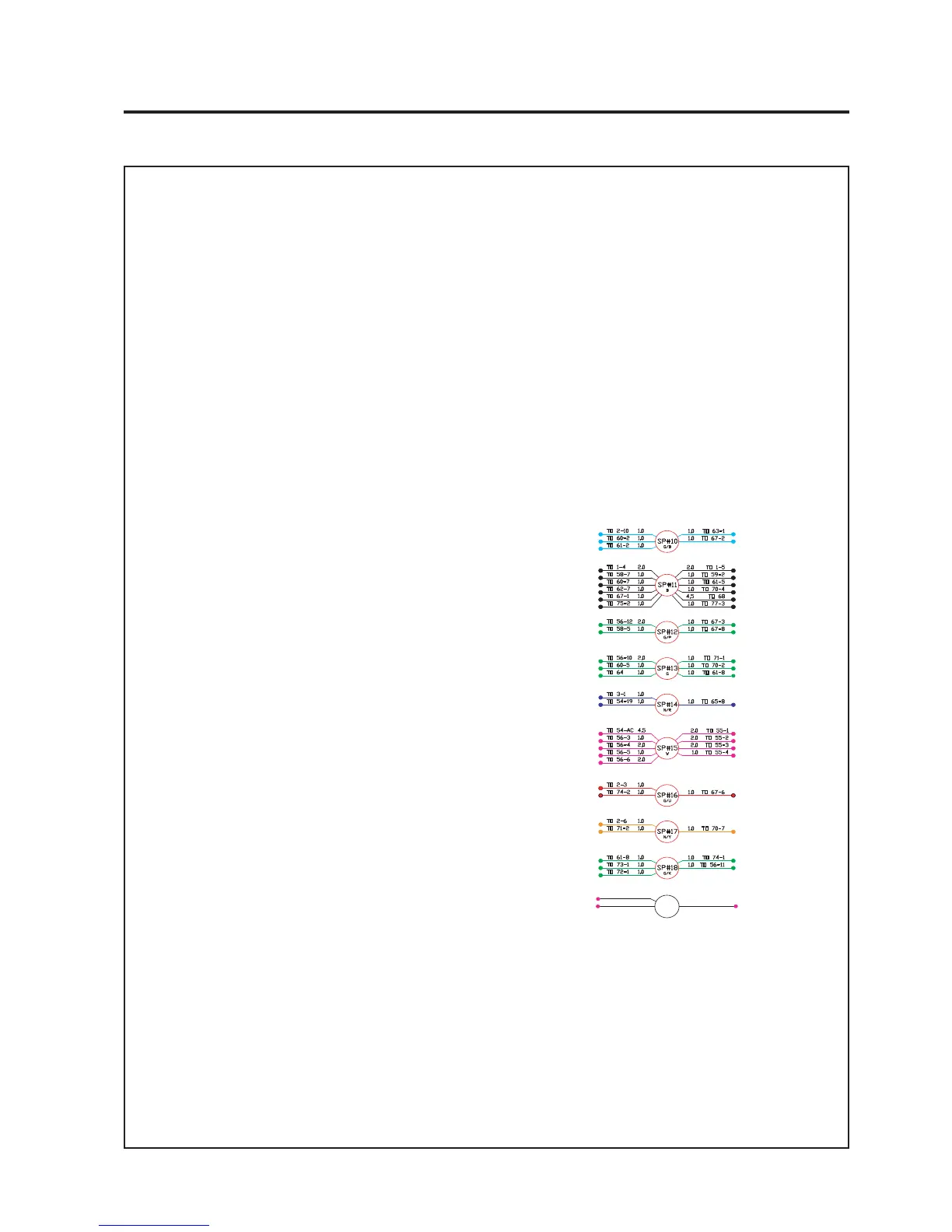

Konsolenverbindungen
SCHLÜSSEL ZUM SCHALTPLAN
1 Abzweigung zum Hauptkabelbaum
2 Abzweigung zum Hauptkabelbaum
3 Abzweigung zum Hauptkabelbaum
54 Schlüsselschalter
55 Sicherungskasten 1
56 Sicherungskasten 2
57 Batterie, positiv
58 Gewichtsverlagerungsschalter
59 Startrelais
60 Mähschalter
61 Feststellbremsschalter
62 Arbeitslichtschalter
63 Joystick
64 Einrichtungsschalter (Multifunktionsanzeige)
67 Modul (Regelung)
68 Batterie, negativ
70 Multifunktionsanzeige
71 Lichtmaschinenleuchte
72 Motoröldruckleuchte
73 Warnleuchte Hydraulikfilter
74 Warnleuchte Motorübertemperatur
75 Warnleuchte Modulfehler
76 Leuchte Glühkerzenzeitschalter
77 Glühkerzenzeitschalter
63 Joystickanschlüsse
1 Signalspannungseingang
2 Schalter Anheben
5 Schalter Absenken
67 Modulanschlüsse
10V
2 5V-Ausgang
3 +12V-Eingang Zündung positiv
4 5V-Eingang vom Mähschalter
5 12V-Mähmagnetventilausgang
6 Temperaturschalter
7 12V-Übertemperaturschalterausgang
8 +12V-Eingang Zündung positiv
9 12V-Hubmagnetventilausgang
10 12V-Kraftstoffmagnetventilausgang
11 12V-Rückläppmagnetventilausgang
12 12V-Startrelaisausgang
13 12V-Senkmagnetventilausgang
14 5V-Hubsignaleingang
15 5V-Senksignaleingang
16 5V-Feststellbremsensignaleingang
17 5V-Sitzschaltersignaleingang
18 12V-Warnleuchtenausgang
12 TECHNISCHE ZEICHNUNGEN
