de-69
JACOBSEN AR3
SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH
FARBKODE DER KABEL
R Rot
G Grün
O Orange
S Grau
B Schwarz
W Weiß
K Rosa
P Violett
Y Gelb
U Blau
N Braun
LG Hellgrün
E.G. R/W = Rot/Weiß

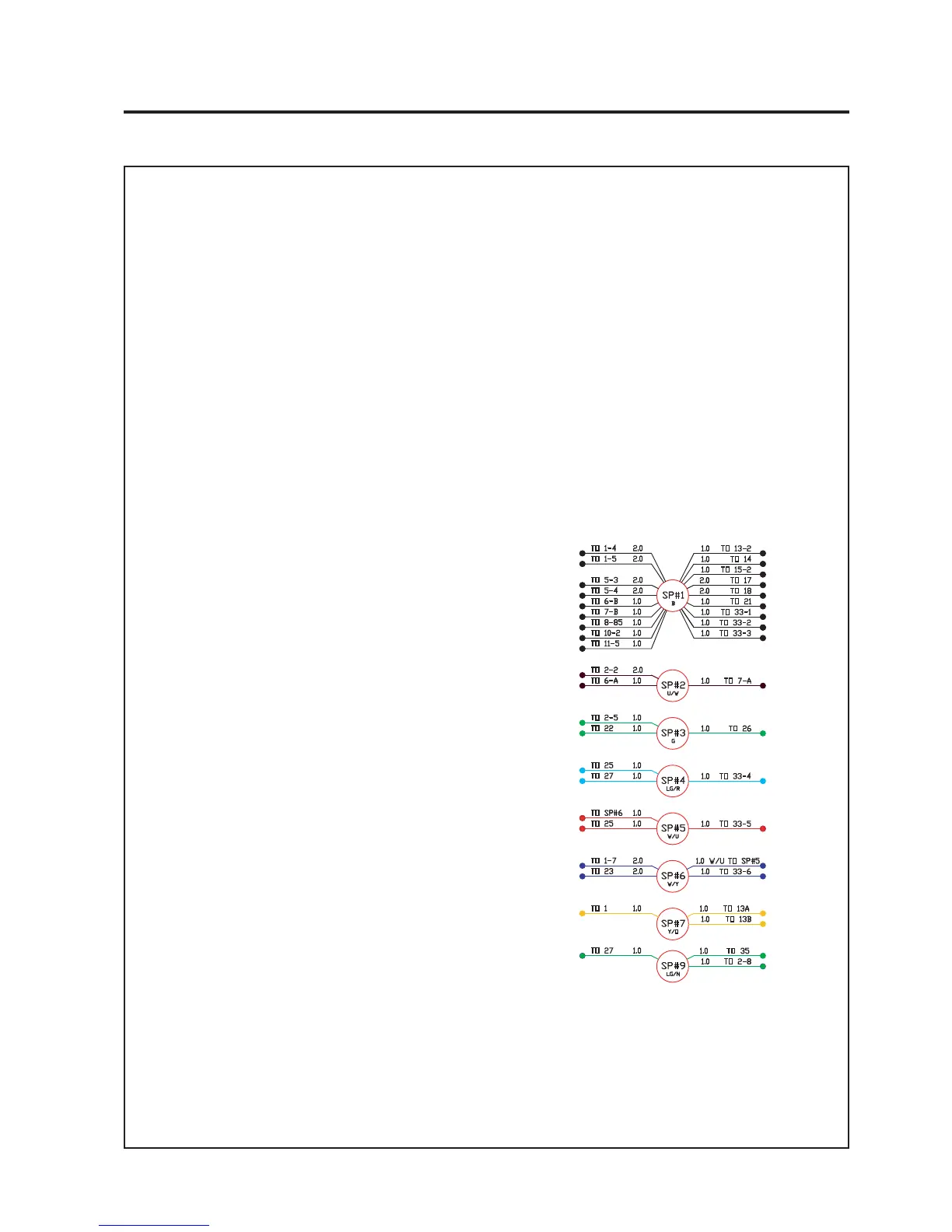

Hauptkabelbaumverbindungen
SCHLÜSSEL ZUM SCHALTPLAN
1 Abzweigung zur Konsole
2 Abzweigung zur Konsole
3 Abzweigung zur Konsole
4 Glühkerzen
5 Abzweigung zum Fahrerhaus
6 Arbeitslampe
7 Arbeitslampe
8 Glühkerzenrelais
9 Bremsmagnetventil
10 Senkmagnetventil
11 Magnetventil Schneidvorrichtung
12 Motoröldruckschalter
13a Gewichtsverlagerungsmagnetventil
13b Gewichtsverlagerungsmagnetventil
14 Sender, Kraftstofffüllstand
15 Hubmagnetventil
16 Sitzschalter
17 Zubehörbuchse 1
18 Zubehörbuchse 2
19 Hydraulikölfilterschalter
20 Motortemperaturschalter
21 Hupe
22 Lichtmaschinenläufer
23 Startermagnetventil
24 Rückstartanschluss (nicht verwendet)
25 Kraftstoffmagnetventil
26 Kraftstoffpumpe
27 Bremssicherheitsschalter
28 Glühkerzensicherungsanschluss
29 Glühkerzensicherungsanschluss
30 Lichtmaschinenausgang
31 Fahrerhaussicherungsanschluss
32 Fahrerhaussicherungsanschluss
33 Diodenmodul
34 Hauptklemme Starter
35 Rückläppwahlschalter
36 Neutralschalterbypass
12 TECHNISCHE ZEICHNUNGEN
