da-77
KABELFARVEKODE
R Rød
G Grøn
O Orange
S Grå
B Sort
W Hvid
K Lyserød
P Violet
Y Gul
U Blå
N Brun
LG Lysegrøn
F.eks. R/W = Rød/Hvid
70 Forbindelser til multifunktionsmåler
1 Brændstofsender
2 Input, tænding, positiv
3 Ikke anvendt
4 Jord
5 Ikke anvendt
6 Aktivering af opsætning
7 Generatorlampe
8 Batteri +ve sikring
TO 74-1
TO 74-1
TO 2-4
TO 2-4
TO 67-7
TO 67-7
SP#19
SP#19
1.0
1.0
1.0
1.0
P/Y
P/Y
1.0
1.0

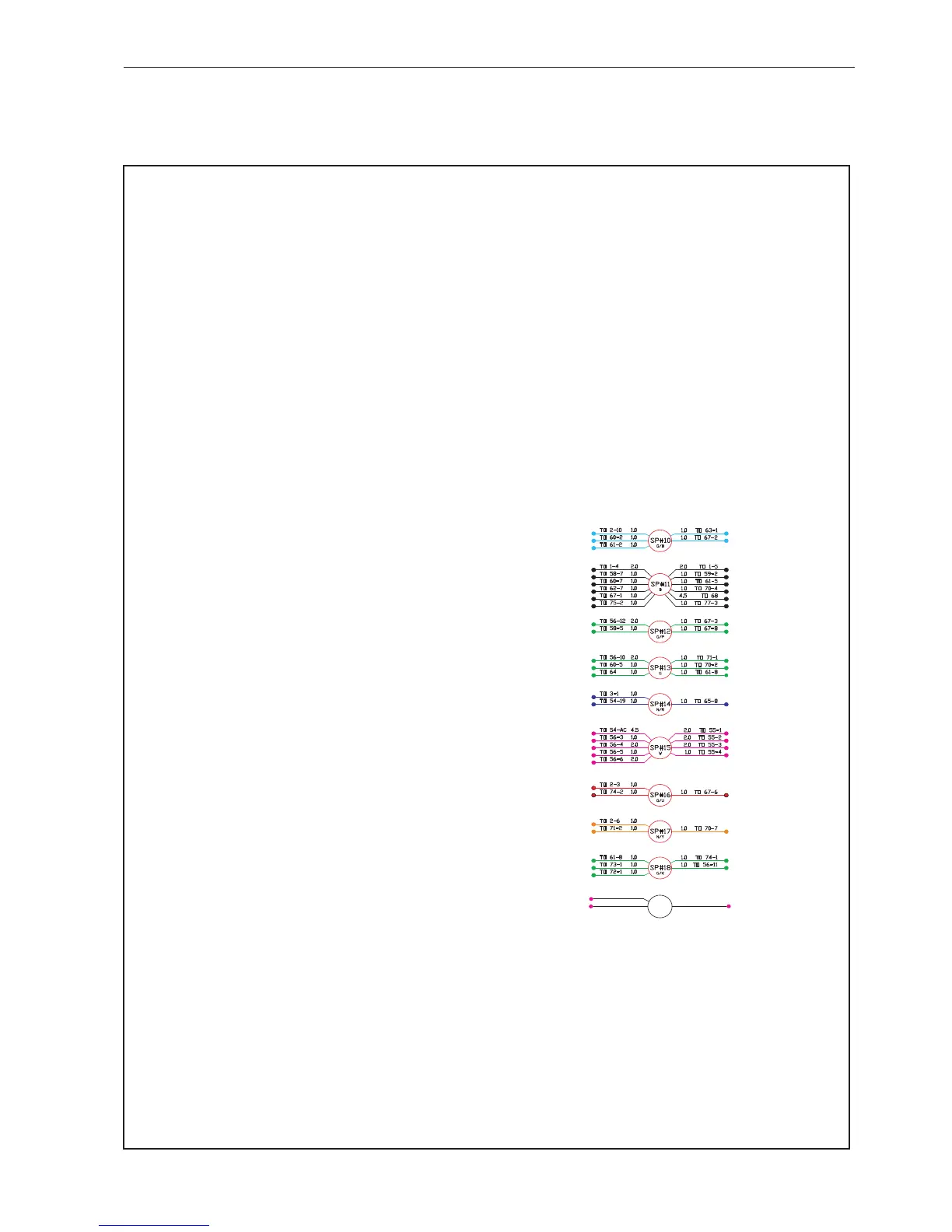

Konsolsplejsninger
SKEMATISK OVERSIGT 12
NØGLE TIL ELDIAGRAM
1 Stik til hovedledningsnet
2 Stik til hovedledningsnet
3 Stik til hovedledningsnet
54 Tænding
55 Sikringsboks 1
56 Sikringsboks 2
57 Batteri, positiv
58 Vægtoverførselskontakt
59 Startrelæ
60 Klipningskontakt
61 Kontakt til parkeringsbremse
62 Kontakt til arbejdslampe
63 Joystick
64 Opsætningskontakt (multifunktionsmåler)
67 Modul (styremodul)
68 Batteri, negativ
70 Multifunktionsmåler
71 Generatorlampe
72 Lampe for motorolietryk
73 Advarselslampe for hydraulikfilter
74 Advarselslampe for høj
motorkølevæsketemperatur
75 Advarselslampe for fejl i styremodul
76 Timerlampe for gløderør
77 Timer for gløderør
63 Joystick-forbindelser
1 Signalspændings-input
2 Hævekontakt
5 Sænkekontakt
67 Modulforbindelser
10V
2 5V O/P
3 +12V input, tænding, positiv
4 5V input fra klippekontakt
5 12V klippesolenoide O/P
6 Temperaturkontakt
7 12V kontakt for høj temperatur O/P
8 +12V input, tænding, positiv
9 12V hævesolenoide O/P
10 12V brændstofsolenoide O/P
11 12V returløbssolenoide O/P
12 12V startrelæ O/P
13 12V sænkesolenoide O/P
14 5V hævesignal I/P
15 5V sænkesignal I/P
16 5V parkeringsbremsesignal I/P
17 5V sædekontaktsignal I/P
18 12V advarselslampe O/P
