da-79
NØGLE TIL ELDIAGRAM
1 Kontakt til konsol
2 Kontakt til konsol
3 Kontakt til konsol
4 Gløderør
5 Kontakt til kabine
6 Arbejdslampe
7 Arbejdslampe
8 Gløderørsrelæ
9 Bremsesolenoide
10 Sænkesolenoide
11 Klippesolenoide
12 Kontakt for motorolietryk
13a Solenoide til vægtoverførsel
13b Solenoide til vægtoverførsel
14 Sender for brændstofstand
15 Hævesolenoide
16 Sædekontakt
17 Tilbehørsstik 1
18 Tilbehørsstik 2
19 Hydraulikoliefilterkontakt
20 Kontakt for motortemperatur
21 Horn
22 Generatorrotor
23 Startsolenioide
24 Genstartstik (anvendes ikke)
25 Brændstofsolenoide
26 Brændstofpumpe
27 Sikkerhedskontakt for bremser
28 Stik til gløderørssikring
29 Stik til gløderørssikring
30 Generator O/P
31 Kabinesikringsstik
32 Kabinesikringsstik
33 Diodemodul
34 Starterhovedterminal
35 Genstartsvælgerkontakt
36 Omgåelse af neutralkontakt
KABELFARVEKODE
R Rød
G Grøn
O Orange
S Grå
B Sort
W Hvid
K Lyserød
P Violet
Y Gul
U Blå
N Brun
LG Lysegrøn
F.eks. R/W = Rød/Hvid

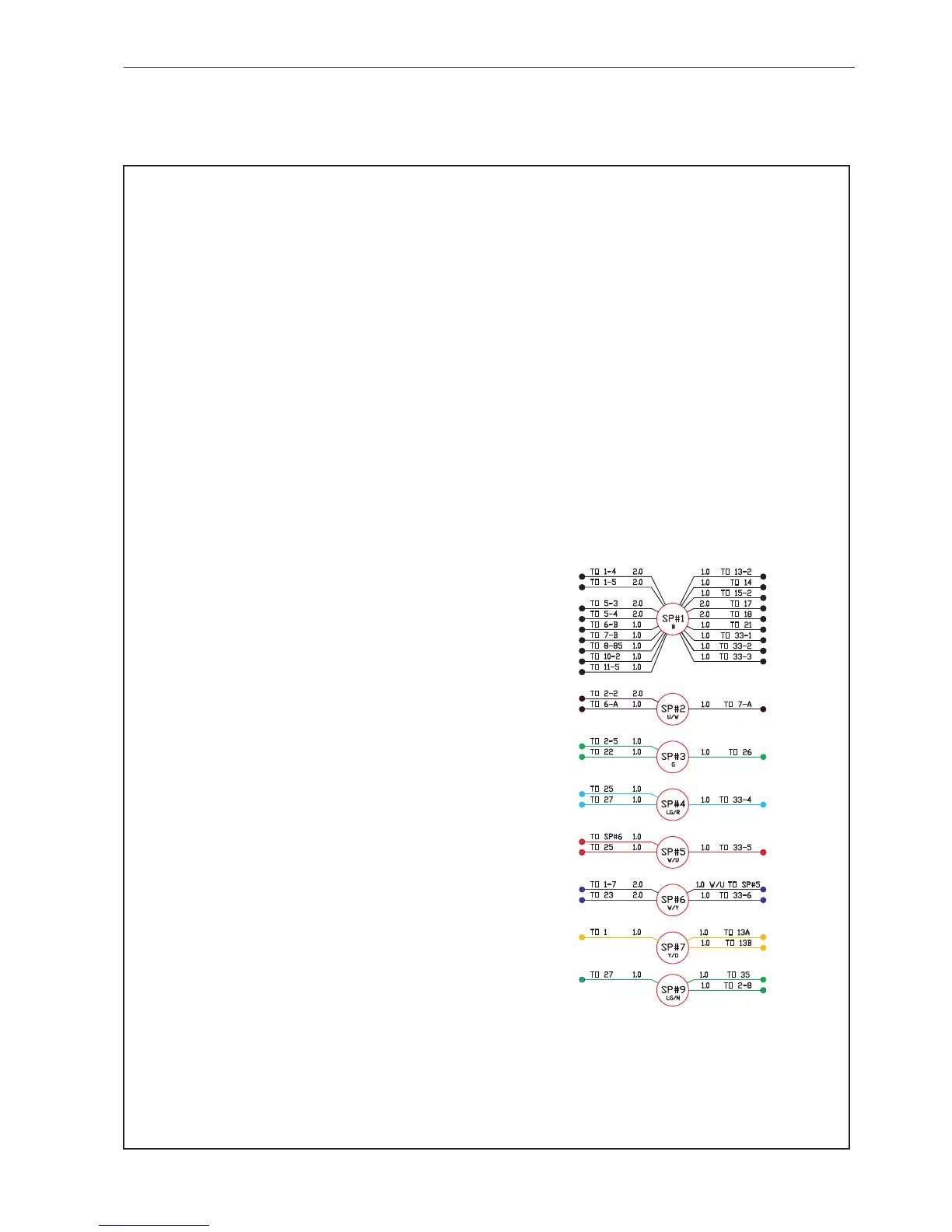

Hovedledningssystems splejsninger
SKEMATISK OVERSIGT 12
