Jacobsen G-Plex III Safety And Operation Manual

FI-19
JACOBSEN G-PLEX III Sarja: DN & DP
TURVA JA KÄYTTÖ OPAS
8 KÄYTTÖKUNTOON ASETUS
8.2 LEIKKUUYKSIKÖIDEN ASENNUS
Lue TOIMINTA-luku alkaen sivulta 9 ennen
leikkuuyksiköiden asentamista.
HUOMAA:
Kaikki Ransomes Jacobsen-
leikkuuyksiköt on läpätty (hiottu)
tehtaalla, mutta kiinteän terän säätö
täytyy suorittaa ennen kuin laite
otetaan käyttöön. Katso ohjeita tämän
oppaan Osa 8.4 kohdasta ”Kiinteän
terän säätö”.
1. Leikkaa kaikki etumaisia vetokehyksiä
paikoillaan pitävät hihnat ja aseta
vetokehykset siten, että leikkuukelojen
yläasennon tukipuskurit osuvat
puskureiden pidikkeisiin. Pane
leikkuuterien moottorit ja letkut pois
nostovarsien tieltä.
2. Aseta leikkuuterien käyttökytkin ”off”
(pois) -asentoon, laske alas kaikki kolme
leikkuuyksiköiden nostovartta, sammuta
ajoneuvo ja irrota virta-avain.
3. Varmista ennen leikkuuyksiköiden
asentamista, että vetokehyksissä olevat
salvat ovat auki (katso kuvaa 8.2.1).
4. Aseta leikkuuyksikkö vetokehyksen
eteen. Kohdista leikkuuyksikön
kummallakin puolella oleva olakepultti
vetokehyksessä olevien urien alapuolelle
hieman niiden eteen. Tue vetokehys ja
pyöritä leikkuuyksikköä hieman
taaksepäin, kunnes olakepultti
(leikkuuyksikössä) asettuu uraan.
5. Vedä salvan kahvaa ja käännä se taakse
(antaen pultin pään pudota
keskimmäiseen reikään). Salpa kääntyy
eteenpäin ja lukittuu olakepultin alle
(katso kuvaa 8.2.2). Toista toimenpide
leikkuuyksikön vastakkaisella puolella.
Asenna jäljellä olevat leikkuuyksiköt
samalla tavalla.

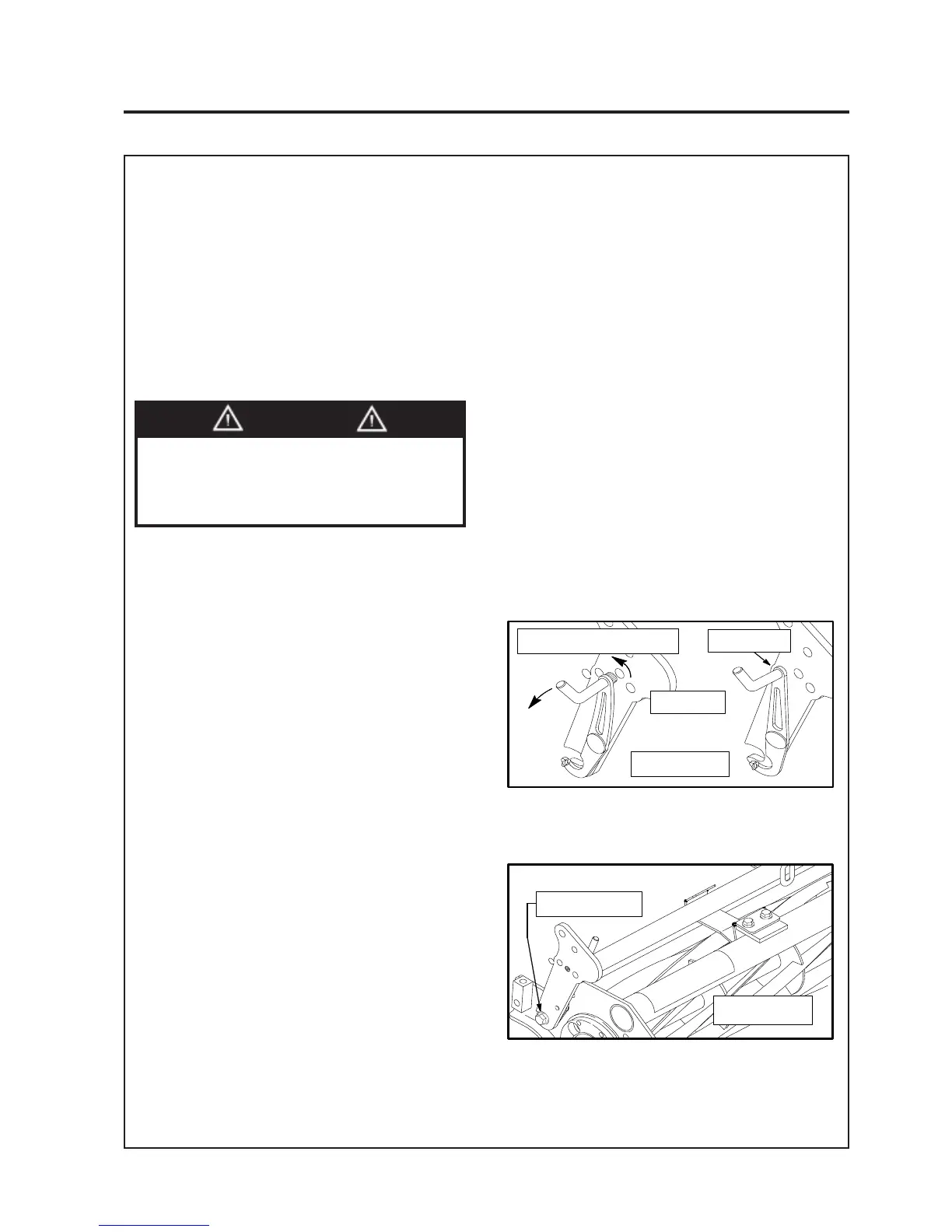

Kuva 8.2.1
Pikairrotussalpa
Kuva 8.2.2
Leikkuuyksikkö asennettuna vetokehykseen
Ole varovainen käsitellessäsi
leikkuuyksiköitä. Kelan terien terävät
reunat voivat aiheuttaa vammoja niihin
koskettaessa.
MUISTUTUS
SALPA LUKITTUNUT
OLAKEPULTTIIN.
NÄYTETTY VAIN
VIITTEEKSI.
1
2
1. VEDÄ KAHVASTA, KUNNES
PULTIN PÄÄ IRTOAA REIÄSTÄ.
NÄYTETTY VAIN
VIITTEEKSI.
2. KÄÄNNÄ
ETEENPÄIN.
SALPA AUKI-
ASENNOSSA.
