JACOBSEN G-PLEX III Sarja: DN & DP
TURVA JA KÄYTTÖ OPAS
9 SÄÄDÖT
9.3 KIINTEÄN TERÄN SÄÄTÖ
HUOMAA: Jos on asennettu
hierrätysventtiilivarusteisto (osanro 2702016),
hierrätysventtiilin säätövivun täytyy olla
“neutraalissa” keskiasennossa kelojen
pyörittämiseksi manuaalisesti.
Kaikki kelan terien ja kiinteän terän välisen
välyksen säädöt tulee tehdä ensin kelan
etupäälle (se pää, jossa kukin yksittäinen terä
ylittää ensin kiinteän terän). Tämän jälkeen
toimenpide tehdään kelan päinvastaiselle
päälle.
1. Löysää kummankin pään alempia
säätöruuveja kääntämällä niitä noin 1/4
kierrosta vastapäivään (katso kuvaa 9.3.2).
2. Pyöritä kelaa taaksepäin ja käännä
samalla ylempiä säätöruuveja (etupää
ensin), kunnes välys on noin 0,025 mm.
Kun molemmat päät on säädetty, tarkista
vielä etupää uudelleen.
HUOMAA:
Liian suuri välys kiinteän terän ja kelan
terien välillä huonontaa leikkuujälkeä. Liian
pieni välys lisää leikkuupintojen kulumista
ja voi vahingoittaa kiinteää terää, kelan
teriä tai muita osia.
3. Käyttämällä ruuviavainta pyöritä kelaa
eteenpäin. Kelan on pystyttävä pyörimään
vapaasti ja samalla sieltä on kuuluttava
myös kelan terien ja kiinteän terän välisen
kevyen kontaktin aiheuttama ääni (katso
kuvaa 9.3.1).
4. Kiinteän terän säätämisen jälkeen kiristä
kummankin pään alempi säätöruuvi.
5. Testaa säätö asettamalla kaksi
sanomalehtipaperisuikaletta kiinteään
terään nähden kohtisuoraan. Pyöritä kelaa
ruuviavaimella. Kelan terien tulee pyöriä
vapaasti ja kelan kummankin terän tulee
leikata yksi kahdesta paperisuikaleesta.

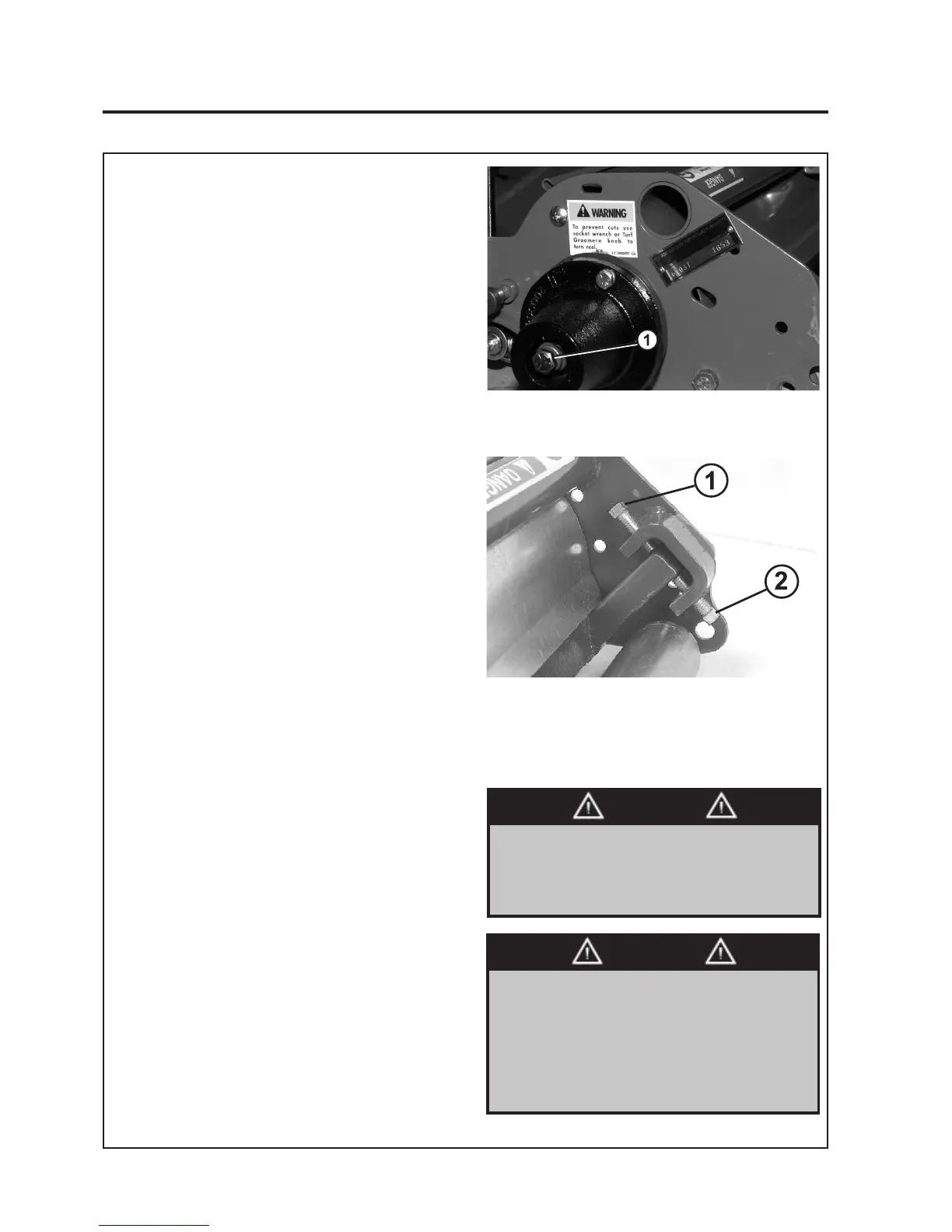

Kuva 9.3.1
1. Pyöritä kelaa tästä ruuvista.
Kuva 9.3.2
1. Ylempi säätöruuvi
2. Alempi säätöruuvi
Vakavan loukkaantumisen välttämiseksi
ÄLÄ KOSKAAN ryhdy suorittamaan
minkäänlaisia leikkupään säätöjä
moottorin käydessä.
VAROITUS
ÄLÄ KOSKAAN pyöritä leikkuukelaa
työntämällä sitä käsin tai sormin. Sormet
voivat juuttua kelan ja kehyksen väliin ja
aiheuttaa vakavan loukkantumisen. Käytä
räikkää (9/16") kela-akselin päässä sen
pyörittämiseksi säätöjen ja testauksen
suorittamisen aikana.
VAROITUS
