JACOBSEN G-PLEX III Sarja: DN & DP
TURVA JA KÄYTTÖ OPAS
9.4 LEIKKUUKORKEUS
HUOMAA:
Kaikki kolme leikkuuyksikköä TÄYTYY
säätää tarkasti samalle
leikkuukorkeudelle, jotta leikkausjälki olisi
tasaista.
Kiinteän terän säätäminen on tehtävä
ennen leikkuukorkeuden säätöä.
Sauvatulkki (osanro 892010) on saatavana
erillisenä. Tilaa valtuutetusta Textron-
myyntiliikkeestä.
1. Aseta haluttu leikkuukorkeus mittaan
(osanro 892010) kääntämällä siinä olevaa
siipimutteria, kunnes mutterin pään pohjan
ja mittalaatan pinnan välinen etäisyys on
sama kuin haluttu leikkuukorkeus (katso
kuva 9.4.2).
2. Löysää yhden etutelan säätöripustimen
lukkomutteria sen verran, että säätäminen
on mahdollista (katso kuva 9.4.1).
3. Pane mittalaatta (osanro 892010) etu- ja
takatelan alle lähelle telan säätöripustinta
ja säädä etutela niin, että kiinteän terän
leikkaussärmä koskettaa mittaruuvin pään
pohjaa (katso kuva 9.4.2).
4. Kiristä lukkomutteri ja toista
säätötoimenpide toisessa päässä. Kun
molemmat päät on säädetty, tarkista ne
vielä uudelleen.
5. Varmista, että kaikki kolme leikkuuterää
on säädetty käyttämällä samaa
mittaruuvin korkeutta.
9 SÄÄDÖT

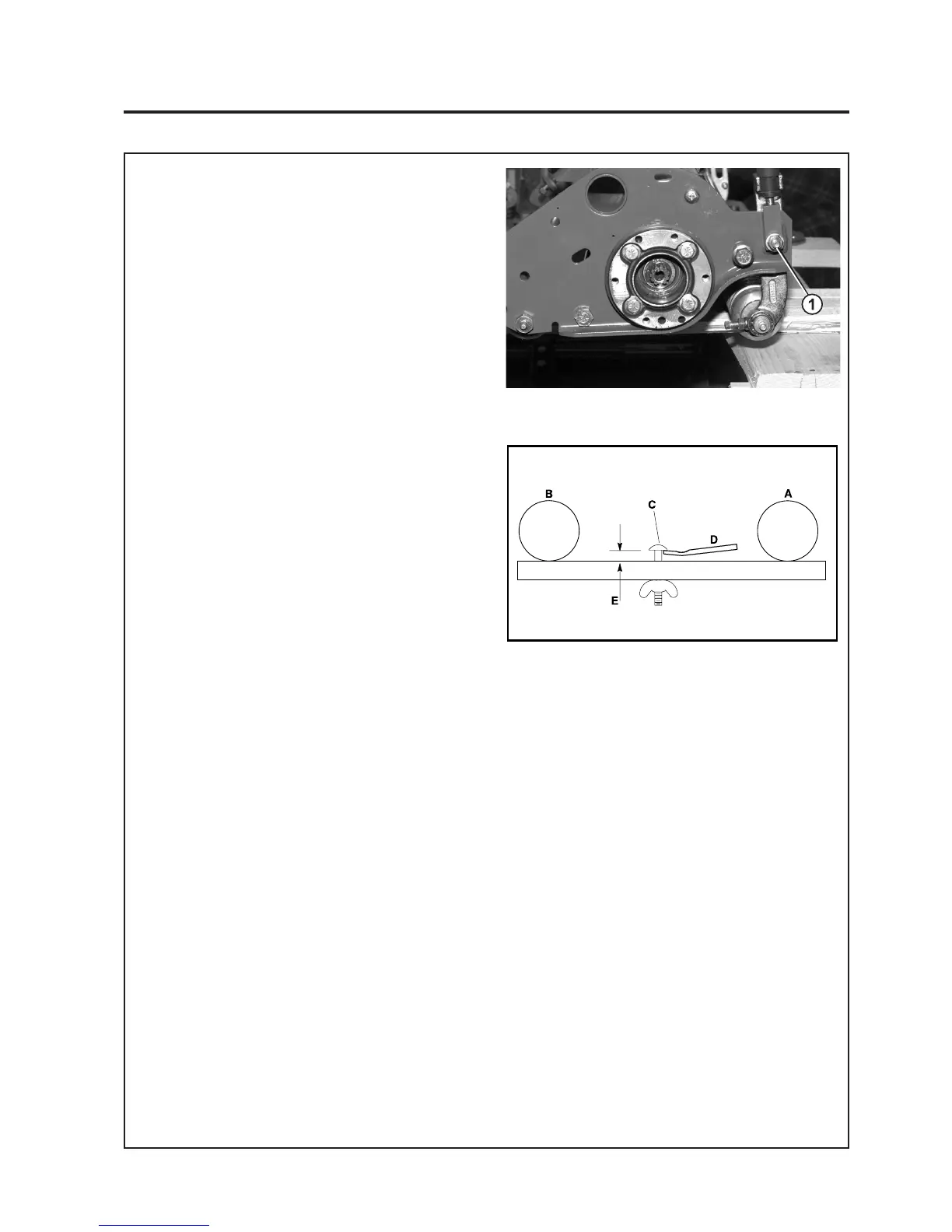

Kuva 9.4.1
1. Löysää lukkomutteria
Kuva 9.4.2
Leikkuukorkeuden säätö
A = Takatela
B = Etutela
C = Mittaruuvin pää
D = Kiinteä terä
E = Leikkuukorkeus
