JUSTERINGER 4
DK-19
4.12 FRONTTROMLENS GRÆNSEKONTAKT _______________________________________
De forreste venstre og højre løftearme er udstyret med røde
kontakter, som signalerer til operatøren, at han skal slå
tromlerne fra. Kontakterne er monteret på traktorstellet
umiddelbart bag løftearmene. Efterse kontakten, hvis
tromlerne fortsat kører, når de er løftet, eller ikke kører, når
der er sænket. Juster eller udskift kontakten som påkrævet.
Justering af kontakt:
1. Parker traktoren på en flad, jævn overflade.
2. Fjern tromlen fra løftearmen.
3. Drej tændingsnøglen til KØR-positionen for at aktivere
styreenheden. Lad ikke tromler køre og start ikke
motor.
4. Juster kontakten efter behov for at opnå et luftgab
mellem kontakten og armen på 3 til 5 mm.
5. Løft armen manuelt, indtil den er i en vinkel på 17°.
6. Når løftearmen har en hældning på 17°, skal kontakten
(I) justeres op eller ned, indtil kontakten lukkes. Placer
kontakten i denne position.
7. Gentag proceduren for løftearmen på den modsatte
side.
8. Start motoren, og kontroller, at tromlerne drejer rundt,
når de er hævet.
Bemærk: De røde kontakter indstiller punktet, hvor
tromlerne slår fra, og ikke hvor højt de hæves.
Tromlerne hæves faktisk til en position lidt over 17°.

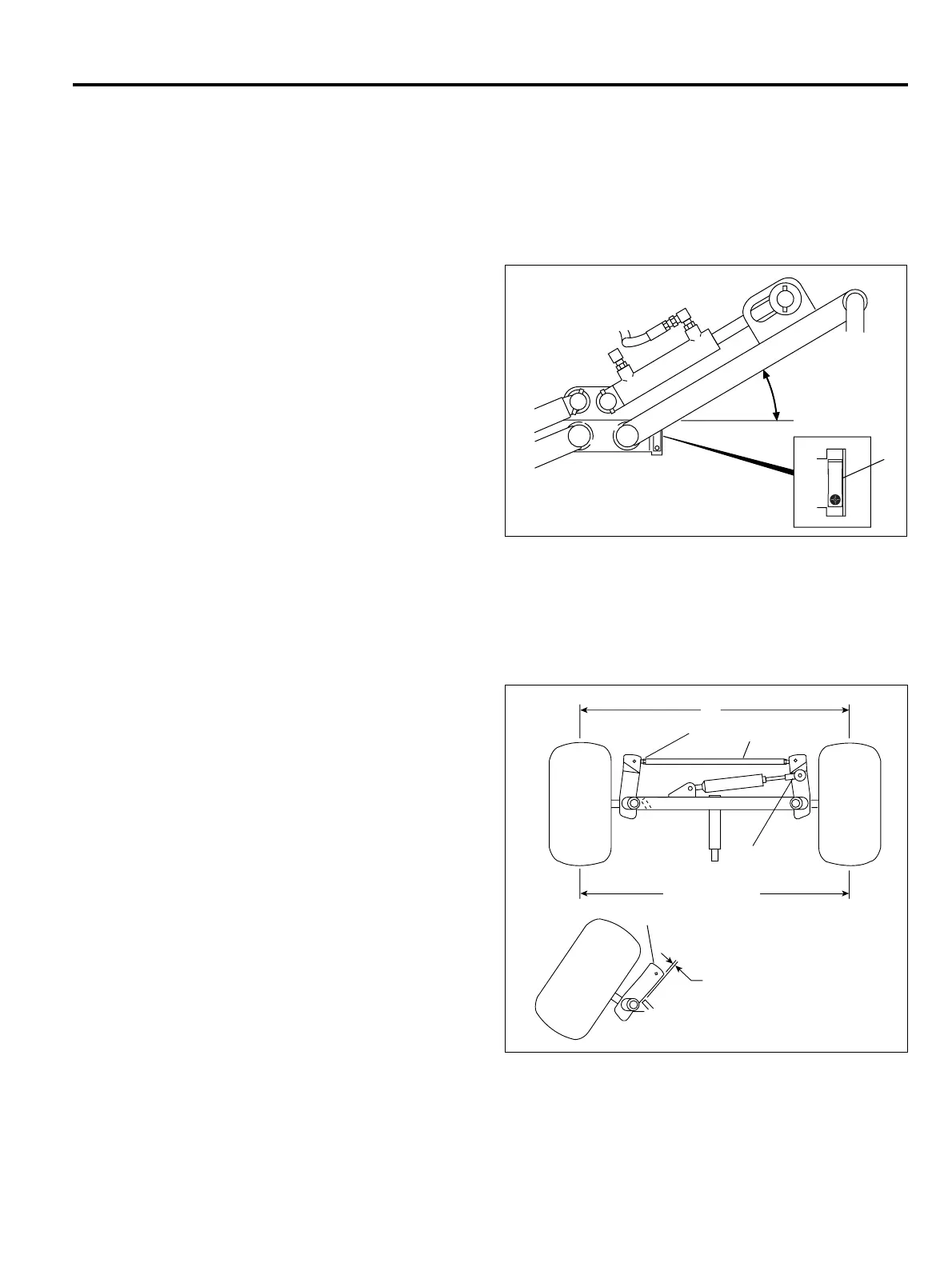

Figur 4L
4.13 FORHJULSSPIDSNING _____________________________________________________
1. Drej hjulene til ligeud-position.
2. Løsn blokeringsmøtrikkerne (J) på begge sider af
styreforbindelsesstangen (M).
3. Drej styreforbindelsesstangen (M), så den giver korrekt
forhjuldsspidsning. Forhjuldsspidsningen må ikke
overskride +1,5 mm (K). Spænd blokerings-
møtrikkerne igen.
4. Efter at have justeret styreforbindelsesstangen justeres
styrecylinderen ved at skrue stangen (N) ind eller ud af
kugleleddet, så spindelarmen (L) går klar af stoppet på
akslen med 0,8 til 2 mm (O), når cylinderen er fuldt
udstrakt.
Figur 4M
LF015
17°
0,8 - 2 mm
J
M
N
O
K
K +0 to 1,5 mm
L
LF016
