1. Introdução
Este manual contém informações para a correta montagem,
operação e cuidados de seu pulverizador. Leia atentamente e
siga as instruções contidas neste manual antes de utilizar seu
pulverizador.
Este equipamento foi projetado para pulverização de produtos
para proteção de plantas aprovados pelas autoridades regula-
doras para uso em pulverizadores costais.
2. Especificações Técnicas
Modelo HD 400/ 550
Peso líquido 3.7 kg/ 4.2 kg
Peso bruto 4.3 kg/ 4.9 kg
Comprimento da lança 600 mm
Comprimento da mangueira 1650 mm
Depósito
Capacidade 16 L/ 20 L
Diâmetro do bocal 105 mm
Material Polietileno
Bomba
Tipo Pistão
Pression máxima de travail 75 psi (5.1 bar)
Bico instalado Bico regulável azul
Material polipropileno

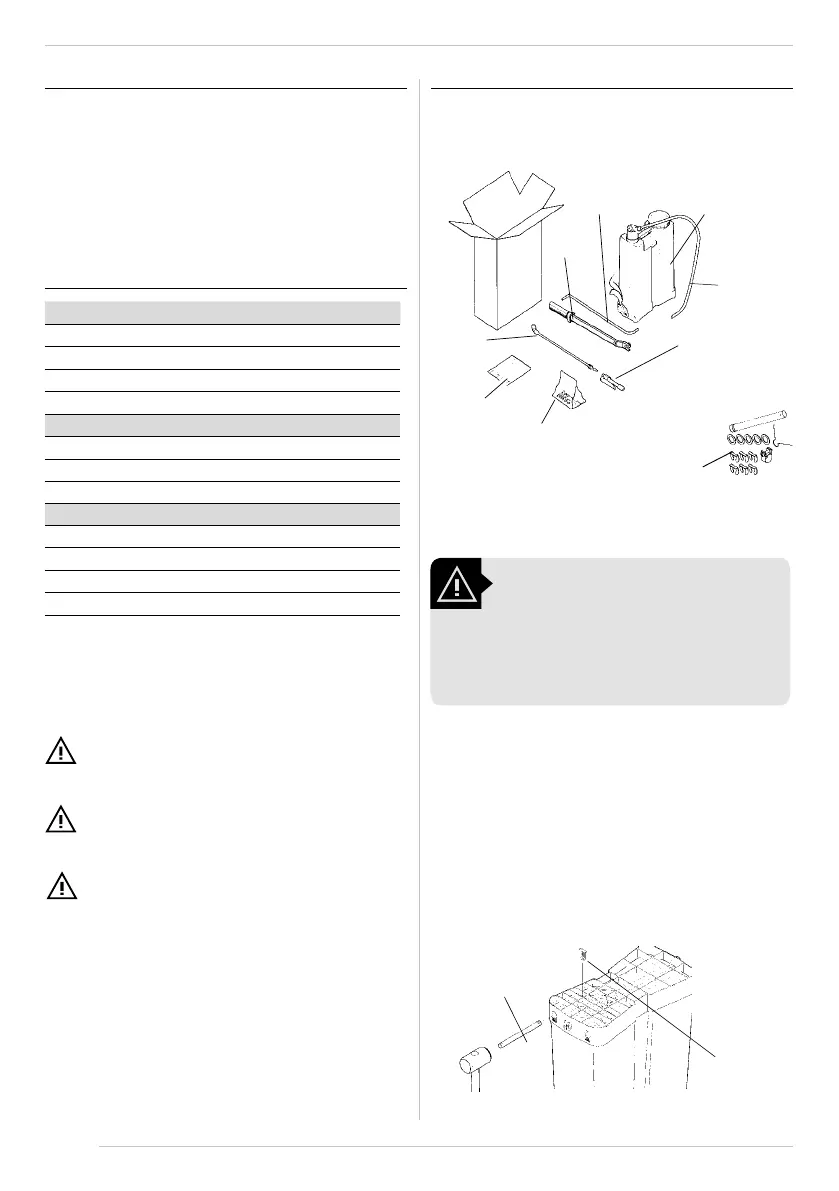

3.1. Desembalando
3. Preparando o produto para o uso
Retire da caixa do pulverizador as seguintes peças:
Manual
Bolsa plástica com peças
Contém no
saco plástico
Mangueira
3.2. Montagem do eixo
• Introduza o eixo (1) no orifício que está livre na base da
máquina (lado em que se encontra a câmara).
• Bata suavemente no eixo (bata com martelo plástico) até que
seja possível a colocação do contrapino
• Trave o eixo com o contrapino (2).
eixo(1)
contrapino(2)
NOTA: A caixa de papelão é reciclável.
NOTA: Espaço mínimo para uso, manutenção e reparo é de 1,5
m².
GUARDE ESTAS INTRUÇÕES: Este manual contém informa-
ções importantes sobre o uso adequado e manutenção do
produto
Registro
Lança
Depósito
Alavanca
Haste
DIRETRIZES DE SEGURANÇA - DEFINIÇÕES
É importante que você leia e compreenda este manual. As informações
nele contidas estão relacionadas à proteção de SUA SEGURANÇA e à PRE-
VENÇÃO DE PROBLEMAS. Os símbolos abaixo são utilizados para ajudá-lo
a reconhecer esta informação.
PERIGO!
Indica uma situação de perigo iminente que, se não for evitada,
resultará em morte ou ferimentos graves.
ATENÇÃO!
Indica uma situação potencialmente perigosa que, se não for evi-
tada, pode resultar em morte ou ferimentos graves.
CUIDADO!
Indica uma situação potencialmente perigosa que, se não for evi-
tada, pode resultar em ferimentos leves ou moderados.
NOTA: A utilização sem o símbolo de alerta de segurança indica uma situ-
ação potencialmente perigosa que, se não for evitada, pode resultar em
danos à propriedade.
CUIDADO!
Cuidado ao retirar o depósito com a alavanca,
pois ela pode estar solta e causar acidente.
Note que o agitador vem solto dentro do
tanque e deve ser montado com cuidado.
