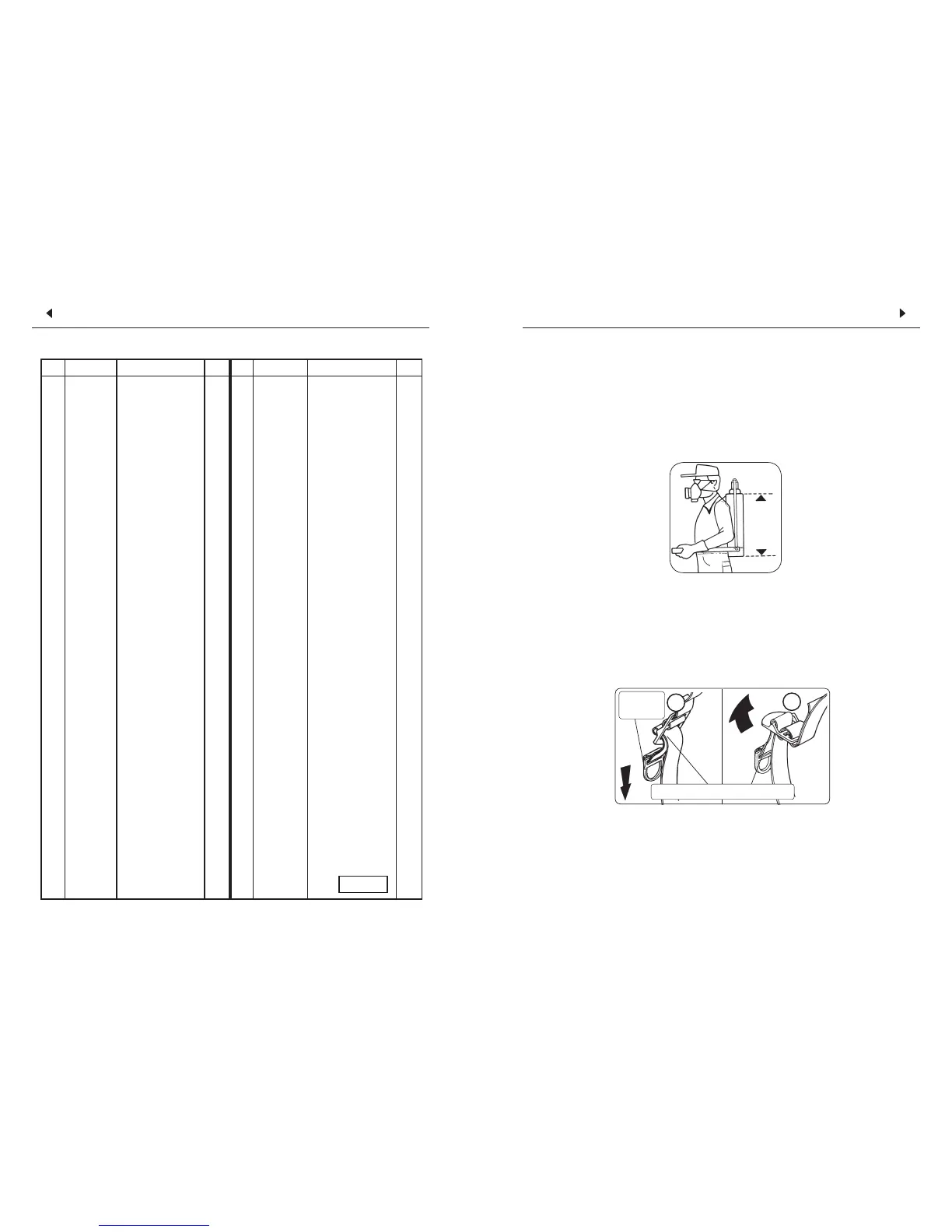

ADJUSTING THE SHOULDER STRAP ∙ AJUSTE DE LA CINTA
∙ The tank is contoured for the operator
comfort. The shoulder straps can be
quickly adjusted to properly position the
sprayer on the operator's back.
∙ El depósito del equipo tiene forma una
anatómica que le proporciona mayor
comodidad al operador. La correcta posi-
ción del equipo en el cuerpo del operador
puede obtenerse con un sencillo ajuste
de la cinta .
05
Handle
Hebilla
Buckle / Fijador intermediario
A
B
TIGHTENING ∙ APRETAR LA CINTA
∙ Hold the strap buckle firmly with one hand,
and pull the handle downward with the
other hand.
∙ Sujete firmemente el fijador intermediario
de la cinta. Con la otra mano, tire la hebilla
hacia abajo.
ESPAÑOL
Nº CÓDIGO DENOMINACIÓN CT. Nº CÓDIGO DENOMINACIÓN CT.
LLM-464
LOOSENING ∙ AFLOJAR LA CINTA
∙ Hold the buckle firmly with one hand, and
pull the strap upward with the other hand.
∙ Sujete firmemente el fijador intermediario
de la cinta. Con la otra mano tire la cinta
hacia atrás.
1 1198800 Repuesto-arandelas
y traba de fijación 1
2 1210725 Porta empaque XP 1
3 1168409 Empaque de fieltro 1
4 1168407 Émbolo
(SANTOPRENE) 1
5 1168406 Cámara con émbolo 1
6 1168404 Anillo ORI-033 1
7 1168405 Cilindro de la cáma-
ra 1
8 1168410 Esfera de acero
inoxidable 1
9 560573 Diafragma de la
tapa (Nitrílica) 1
10 1210726 Tapa con diafragma
XP 1
11 1168414 Colador - LÍNEA XP 1
12 1210727 Base del depósito 1
13 1168397 Traba de la base 1
14 1211809 Depósito XP312
con trabas (blanco) 1
14A 1211810 Depósito XP416
con trabas (blanco) 1
14B 1200395 Depósito XP12 con
trabas (azul) 1
14C 1200398 Depósito XP16
con trabas (azul) 1
15 883108 Eje con traba 1
16 1197400 Varilla (naranja) XP 1
17 495648 Manija completa 1
18 615005 Palanca de acciona-
miento compl.
(naranja) 1
19 635664 Traba de la cinta 1
20 1176504 Cinta completa c/
regulacíon XP 1
21 942193 Tuerca S 20 x 1,5 2
22 1168403 Manguera completa
XP 1
23 1168418 Filtro LP-3 1
24 502757 Hebilla 2
25 1168421 Palanca completa
LP-3 1
26 1168422 Aguja completa
LP-3 1
27 1168419 Válvula completa
LP-3 1
28 635276 Unión con junta
cónica 1
29 100131 Lanza 1
30 1180613 Resorte 1
31 592139 Filtro de la boquilla
M40 1
32 325787 Boquilla cono regu -
lable azul 1
33 942201 Boquilla de salida 2
34 231845 Anillo O-ring 110 2
35 996058 Tapa 1
36 915744 Tuerca cónica 2
37 1176816 Lanza LP-3 comple-
ta 1
