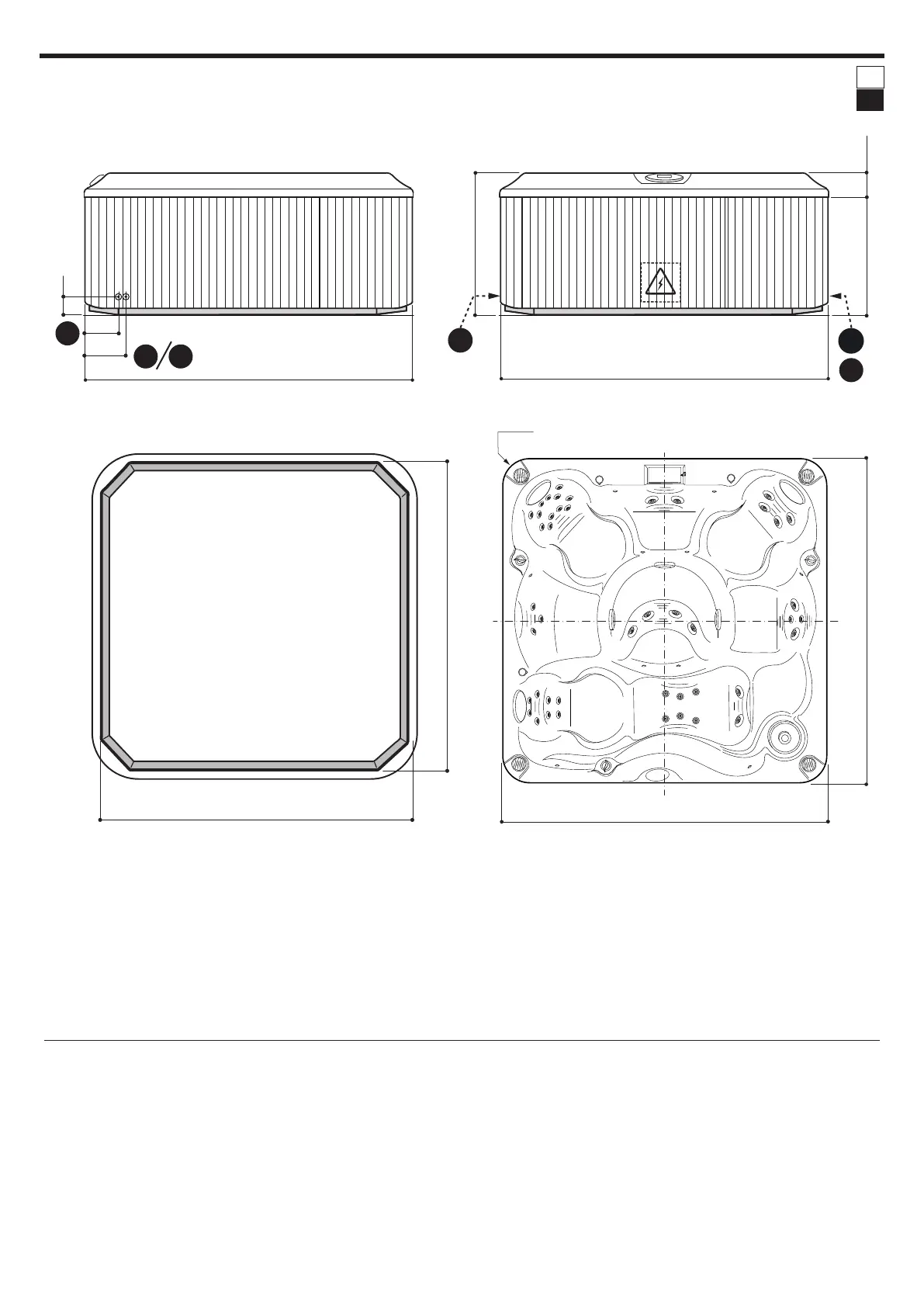

Jacuzzi J-225

10
228,5
228,5
93
82,5
10,5
227
B
B1
R = 20 *
220
220
227
29
16,5
A
A
11
B B1
J-275
vista da sotto
view from below
vue de dessous
Ansicht von unten
vista desde abajo
вид снизу
A: posizione tubo di scarico
B/B1: ingresso alimentazione elettrica (Ø 1")
A: drain pipe position
B/B1: power supply input (Ø 1 ")
A : position du tuyau d'évacuation
B/B1: entrée de l'alimentation électrique
A : Position des Abwasserschlauchs
B/B1: Eingang der Stromversorgung (Ø 1")
A : posición del tubo de desagüe
B/B1: entrada de alimentación eléctrica (Ø 1")
A : положение сливной трубы
B/B1: вход электропитания (Ø 1")
*: riferito al pannello / reported to the panel / référé au panneau
Bezogen auf die Blende / en referencia al panel / соответствует панели
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolérance dimensionnelle et/ou de rectitude: ± ~ 13 мм
Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 мм
Tolerancia dimensional y/o de rectilineidad: ± ~ 13 мм
Размерный допуск и/или прямолинейности: ± ~ 13 мм
*: riferito al pannello / reported to the panel
référé au panneau / Bezogen auf die Blende
en referencia al panel / соответствует панели
6
0
cm
