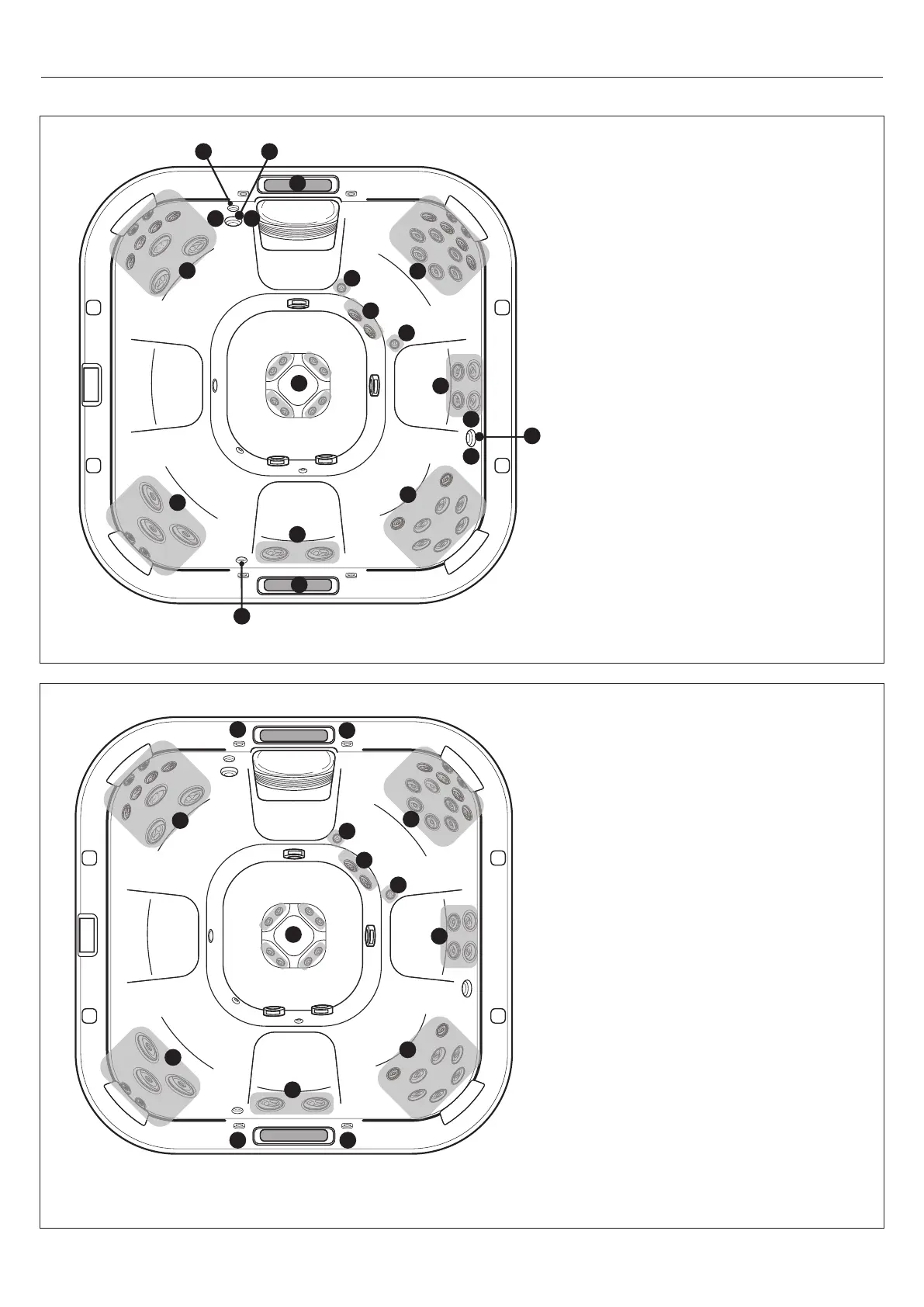

DIAGRAMME DES SÉLECTEURS MASSAGE/CASCADE J-585
J-5 85
Sélecteurs de massage (1-2)
• Le sélecteur de massage 1 détourne la
sortie de la pompe à jets 1 entre les grou-
pes de jets 1a-1b.
• Le sélecteur de massage 2 détourne la
sortie de la pompe à jets 2 entre les grou-
pes de jets 2a-2b.
Sélecteur de cascades (3-4)
• Le sélecteur de cascade (3) commande la
sortie de la pompe de circulation vers la ca-
scade (3).
• Le sélecteur de cascade (4) commande la
sortie de la pompe de circulation vers la ca-
scade (4).
Jets sans sélecteur de massage (5)
• Les jets (5) sont toujours activés lorsque
la pompe à jets 1 est en marche.
J-5 85
Fonctionnement des commandes d’air
• B asculez entre les commandes d’air 1 à 4
pour ajouter de l’air aux groupes de jets dé-
signés.
