PROBLEMI E SOLUZIONI
LA POMPA NON CARICA E NON SCARICA ACQUA
Pompa non adescata; Valvole chiuse sulla linea di aspirazione o di scarico; Linee di aspirazione
o di scarico bloccate; Aria nel sistema di aspirazione; Girante bloccata.
PRESENZA DI BOLLE D’ARIA
Ingresso di aria nella linea di aspirazione; Coperchio del filtro non ermetico; Restringimento sulla
linea di aspirazione; Basso livello dell’acqua nella piscina.
BASSA CAPACITA’ DI PORTATA DELLA POMPA
Controllare le regolazioni della valvola di smistamento sul filtro; Valvola sulle linee di aspirazione
o scarico parzialmente otturate; Linee di aspirazione o di
scarico parzialmente otturate; Linee di aspirazione o di scarico troppo piccole; La pompa fun-
ziona a velocità ridotta (vedere sopra); Cestello dello skimmer o filtro della pompa otturati; Filtro
sporco; Girante bloccata.
BASSA PRESSIONE DELLA POMPA
Controllare le regolazioni della valvola di smistamento sul filtro; La pompa funziona a velocità ri-
dotta (vedere sopra); Valvola di scarico o ingressi troppo aperti; Aria nel sistema di aspirazione;
Girante bloccata.
ALTA PRESSIONE DELLA POMPA
Valvola di scarico o ingressi troppo chiusi; Linee di ritorno troppo piccole; Filtro sporco.
MOTORE E POMPA RUMOROSI
Cestello dello skimmer o filtro della pompa otturati; Cuscinetti del motore difettosi; Valvole sulla
linea di aspirazione parzialmente chiuse; Linea di aspirazione parzialmente otturata; Tubo di as-
pirazione otturato o troppo piccolo; Tubazioni che causano vibrazioni sul corpo della pompa; Gi-
rante che sfrega sul corpo della pompa.
LA SABBIA ARRIVA IN PISCINA
Sabbia troppo fine; Flusso troppo intenso; Letto sabbioso calcificato; Componenti laterali dan-
neggiati; Collettore danneggiato; Tubo piezometrico non perfettamente posizionato; Troppa sab-
bia; Valvola multivie non posizionata correttamente; Accumulo d’aria nel filtro.
LA SABBIA ESCE DAL TUBO DEL CONTROLAVAGGIO
Manca l’adattatore/foro per il controlavaggio; Flusso troppo intenso; Troppa sabbia nel serba-
toio.
FILTRAZIONE INADEGUATA
Acqua di reintegro sporca; Sabbia non adatta; Livello della sabbia troppo basso; Presenza di
alghe nel filtro; Impurita’ eccessive nella piscina; Letto sabbioso calcificato; Molti bagnanti in
piscina; Portata troppo alta/troppo bassa; Ciclo di controlavaggio troppo breve; Adattatore per
il controlavaggio collocato nel posto sbagliato; Tubo del controlavaggio troppo piccolo.
MODEL A B C D E
L140C-7 660 mm 698 mm 812 mm 355 mm 330 mm
L160C-7 667 mm 730 mm 838 mm 406 mm 330 mm
L190C-7 711 mm 775 mm 883 mm 483 mm 318 mm
L192C-7 762 mm 826 mm 933 mm 483 mm 318 mm
L225C-7 781 mm 845 mm 952 mm 572 mm 292 mm
L250C-7 864 mm 927 mm 1035 mm 635 mm 342 mm

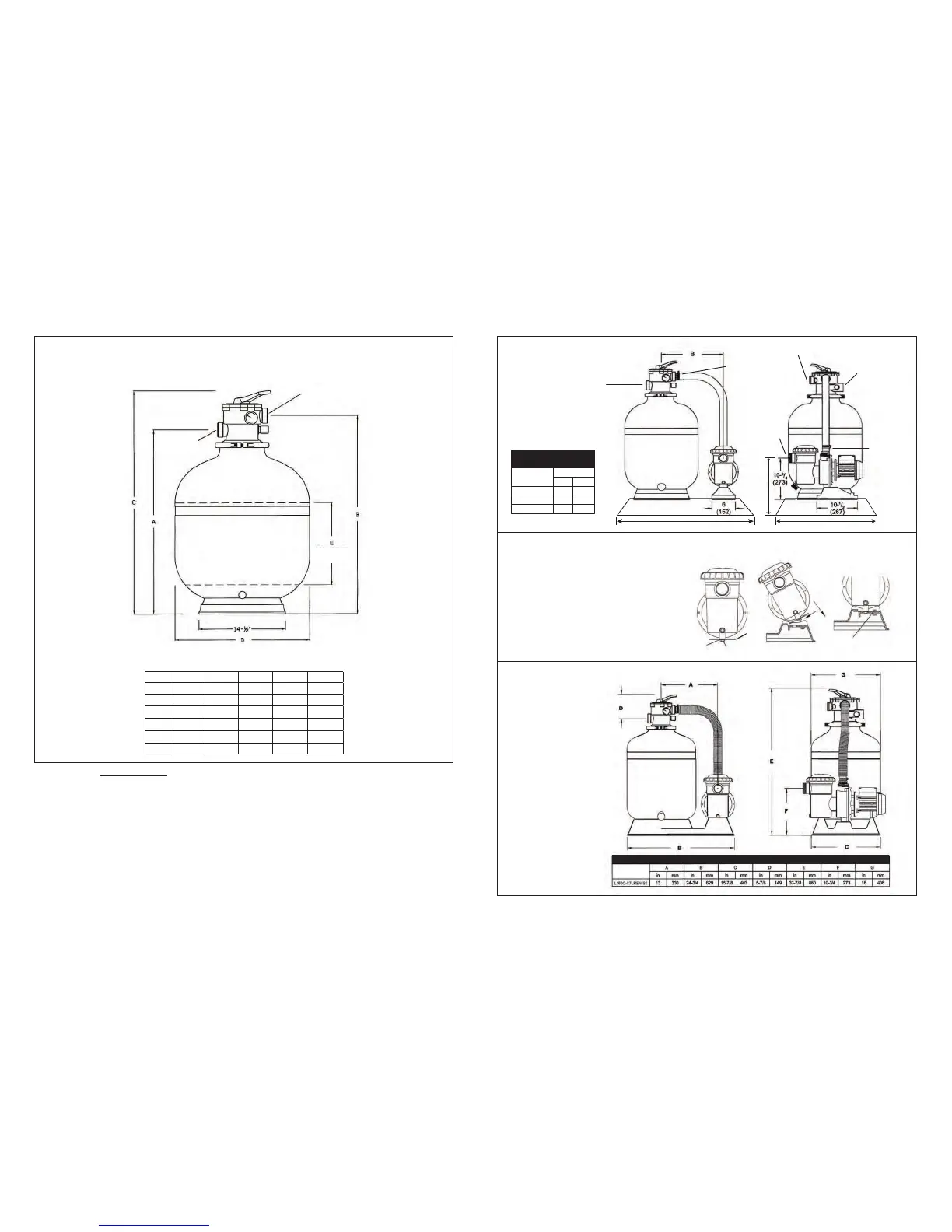

FIGURA 6 - Dimensioni del solo filtro sabbia
Apertura
Livello della sab-
bia
MODELLO
Tubo di
ritorno
47
FIGURE 7 - Dimension for in-ground filters
Pump connections: 2” Female NPT
Valve connections:
1-1/2” Female NPT or 1-1/2” Male Union
Dial valve inlet
(from pump)
Dial valve outlet
(to pool)
To waste
Pump outlet
(to dial valve)
Pump inlet
(from pool)
RYSUNEK 8 - Wymiary filtrów naziemnych.
Podłączenia pompy i zaworów: gniazdo
NPT 1-1/2" lub złączka 1-1/2"
wejście zaworu
tarczowego (od
pompy)
Return
wyjście zaworu tarczowego
(do basenu)
do kanalizacji
wyjście z pompy
(do zaworu
tarczowego)
wyjście
odprowadzające
do basenu
wejście do
pompy (z
basenu)
29/740mm 19/480mm
13-1/2/340mm
TABLICA 3 – WYMIARYTABLICA 3 – WYMIARY
TYP FILTRA
LASER 192C
LASER 225C
LASER 250 C
B
in mm
16 406
16 406
22 588
RYSUNEK 9 - Montaż pompy dla podanych modeli
L140-5-C3LREN-S2
L140-5-C5LREN-S2
L140-5-C7LREN-S2
L160C-7-C5LREN-S2
L160C-7-C7LREN-S2
Płytę mocującą pompy należy do dna obudowy pompy przy
pomocy śrub z łbem 3/8 x 3/4" i podkładek. Pompę należy
przymocować do podstawy filtra wsuwając płytę mocującą do
otworu znajdującego się w obudowie filtra. Następnie należy
obniżyć i obrócić pompę. Pompę należy przymocować do
podstawy filtra przy pomocy śrub z łbem 5/16 x 3/4"
RYSUNEK 10 - Wymiary dla podanych modeli
L140-5-C3LREN-S2
L140-5-C5LREN-S2
L140-5-C7LREN-S2
L160C-7-C5LREN-S2
L160C-7-C7LREN-S2
Podkładka
płyta
mocująca
3/8” x 3/4” śruba z łbem 5/16” x 3/4” śruba z łbem
Wymiary
Typ filtra
22
