RESOLUÇÃO DE PROBLEMAS
A BOMBA NÃO PRODUZ ÁGUA
A bomba não está ferrada; A válvula na linha de aspiração ou descarga está fechada; A linha de aspi-
ração ou descarga está bloqueada; O ar está a entrar no sistema de aspiração; O rotor está bloqueado.
EXISTÊNCIA DE BOLHAS DE AR NOS ACESSÓRIOS DE ALIMENTAÇÃO
Fuga de ar nas conexões da linha de aspiração; A tampa do coador não está bem vedada; Restrições
na linha de aspiração; O nível da água na piscina é muito baixo.
A CAPACIDADE DA BOMBA É MUITO BAIXA
Verifique o indicador da válvula; A válvula na linha de aspiração ou descarga está parcialmente
fechada; A linha de aspiração ou descarga é muito pequena; A linha de aspiração ou descarga
está parcialmente bloqueada; A bomba está a trabalhar a uma velocidade reduzida (ver acima);
O cesto da escumadeira ou do coador estão bloqueados; O filtro está sujo; O rotor está blo-
queado.
A PRESSÃO DA BOMBA É MUITO BAIXA
Verifique a posição do indicador da válvula; A bomba está a trabalhar a uma velocidade reduzida
(ver acima); A abertura na válvula de descarga ou acessórios de alimentação é demasiada; Fuga
de ar para o sistema de aspiração; O rotor está bloqueado.
A PRESSÃO DA BOMBA É MUITO ALTA
A válvula de descarga ou os acessórios estão muito fechados; As linhas de retorno são peque-
nas; O filtro está sujo.
O MOTOR E A BOMBA FAZEM MUITO BARULHO
O cesto da escumadeira ou do coador estão bloqueados; O rolamento do motor está defectivo;
A válvula na linha de aspiração está parcialmente fechada; A linha de aspiração está parcial-
mente bloqueada ou é muito pequena; A mangueira do aspirador está bloqueada ou é muito pe-
quena; A tubagem está a exercer pressão no corpo da bomba; O rotor está a roçar no corpo
da bomba.
AREIA REGRESSA À PISCINA
Areia demasiadopequena; Fluxo muito alto; Cama da areia calcificada; Partes laterais partidas;
Colector partido; Coluna montante solta; Demasiada areia; Válvula circular não activada; Acu-
mulação de ar no filtro.
AREIA A SAIR DO BICO DE LAVAGEM
Falta de adaptador/orifício de lavagem; Fluxo muito alto; Demasiada areia no tanque.
MODEL A B C D E
L140C-7 660 mm 698 mm 812 mm 355 mm 330 mm
L160C-7 667 mm 730 mm 838 mm 406 mm 330 mm
L190C-7 711 mm 775 mm 883 mm 483 mm 318 mm
L192C-7 762 mm 826 mm 933 mm 483 mm 318 mm
L225C-7 781 mm 845 mm 952 mm 572 mm 292 mm
L250C-7 864 mm 927 mm 1035 mm 635 mm 342 mm

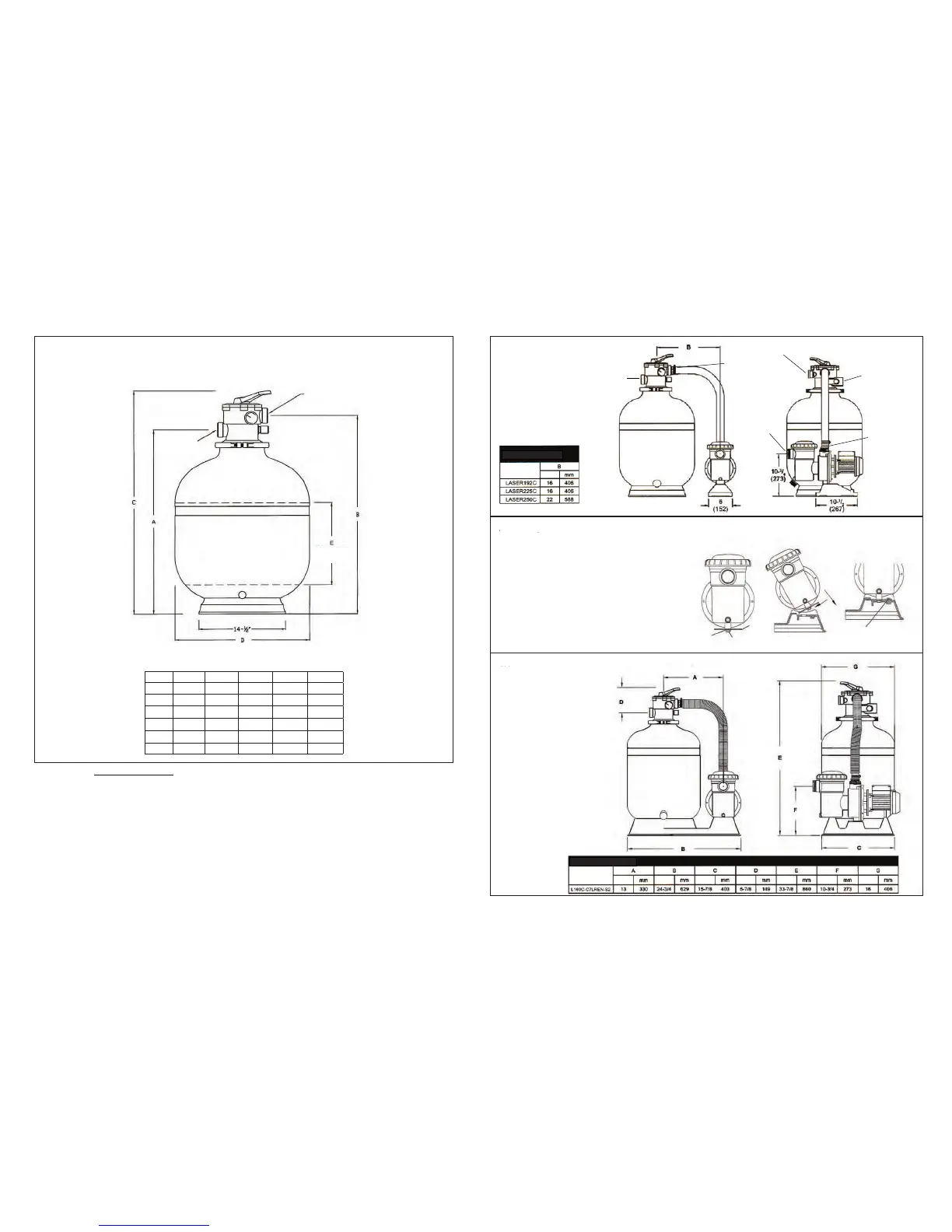

FIGURA 6 - Dimensões do Filtro de Areia Isolado
Abertura de Entrada
Nível de Areia
MODELO
Retorno
34
Abb. 9 - Pumpeneinheit der Modelle
L140-5-C3LREN-S2
L140-5-C5LREN-S2
L140-5-C7LREN-S2
L160C-7-C5LREN-S2
L160C-7-C7LREN-S2
Die Befestigungsplatte der Pumpe mit den 3/8 x 3/4
zölligen Schrauben zusammen mit den Unterlegscheiben
am Boden des Pumpengehäuses festschrauben.
Die Pumpe folgendermaßen am Filterfuß befestigen:
Befestigungsplatte schräg in den Schlitz im Filterfuß
shieben, herunterlassen und im Filterfuß drehen, dann mit
der 5/16 x 3/4 zölligen Schraube sichem.
Abb. 10 - Abmessungen der Modelle
L140-5-C3LREN-S2
L140-5-C5LREN-S2
L140-5-C7LREN-S2
L160C-7-C5LREN-S2
L160C-7-C7LREN-S2
Unterlegscheibe
Befestigungs-
plate
Schraube, 3/8 x 3/4 Zoll
Schraube, 5/16 x 3/4 Zoll
Abb. 7 - Dimensionen für Erdeinbau-filter
Pumpenverbindungen:
2 Zoll**** Steckdose
NPT***
Ventilverbindungen:
1-1/2 Zoll****
Steckdose NPT**
oder 1-1/2 Zoll***
Steckerverbindung
Einstellscheibe
Einlauf (von
der Pumpe)
Einstellscheibe
Auslauf (zum Becken)
Zum Abwasser
Pumpenauslauf
(zur
Einstellscheibe)
Pumpeneinlauf
(vom Becken)
Abb. 8 - Dimensionen für
aufstellbare Filter
Pumpe-and
1-1/2” Steckdose NPT**
oder 1-1/2 Zoll***
Steckerverbindung
Einstellscheibe
Einlauf (von
der Pumpe)
Einstellscheibe
Auslauf (zum Becken)
Rückfluss
Zum Abwasser
Pumpenauslauf
(zur
Einstellscheibe)
Rückfluss
Pumpeneinlauf
(vom Becken)
29/740mm 19/480mm
13-1/2/340mm
TABLLE 3 - MAßETABLLE 3 - MAßE
MODELL
LASER 192C
LASER 225C
LASER 250 C
B
Zoll mm
16 406
16 406
22 588
FIGURA 8 - Dimensões para
filtros acima do nível do
chão
Conexões da Bomba e da
válvula: NPT Fêmeas de 1-
1/2" ou Junção Macho de 1-
1/2"
Abertura de Saída
da Bomba (Para a
Válvula Circular)
Abertura de en-
trada da válvula
circular
(a partir da
bomba)
Abertura de saída da válvula circular (para a piscina)
Abertura de
entrada da
Bomba
(a partir da
piscina)
Para o Desperdício
Retorno
pol
TABELA 3 - DIMENSÕES
FIGURA 9 - Montagem de bombas dos mod
Instale a placa de montagem no fundo do corpo da bomba usando
os parafusos de cabeça de 3/8x3/4 de comprimento e as respecti-
vas anilhas.
Instale a bomba na base do filtro, deslizando a placa para dentro
do entalhe que se encontra na base do filtro, a seguir baixe e rode
a bomba para dentro da base. Aperte a bomba à base do filtro us-
ando os parafusos de cabeça de 5/16x3/4 de comprimento.
Placa de
montagem
Parafuso de cabeça de
FIGURA 10 - dimensões para o modelo
MODELO
pol
pol
pol pol pol pol
pol
TABELA 4 - DIMENSÕES
35
