4.Montage du ressort de blocage de l´interrupteur

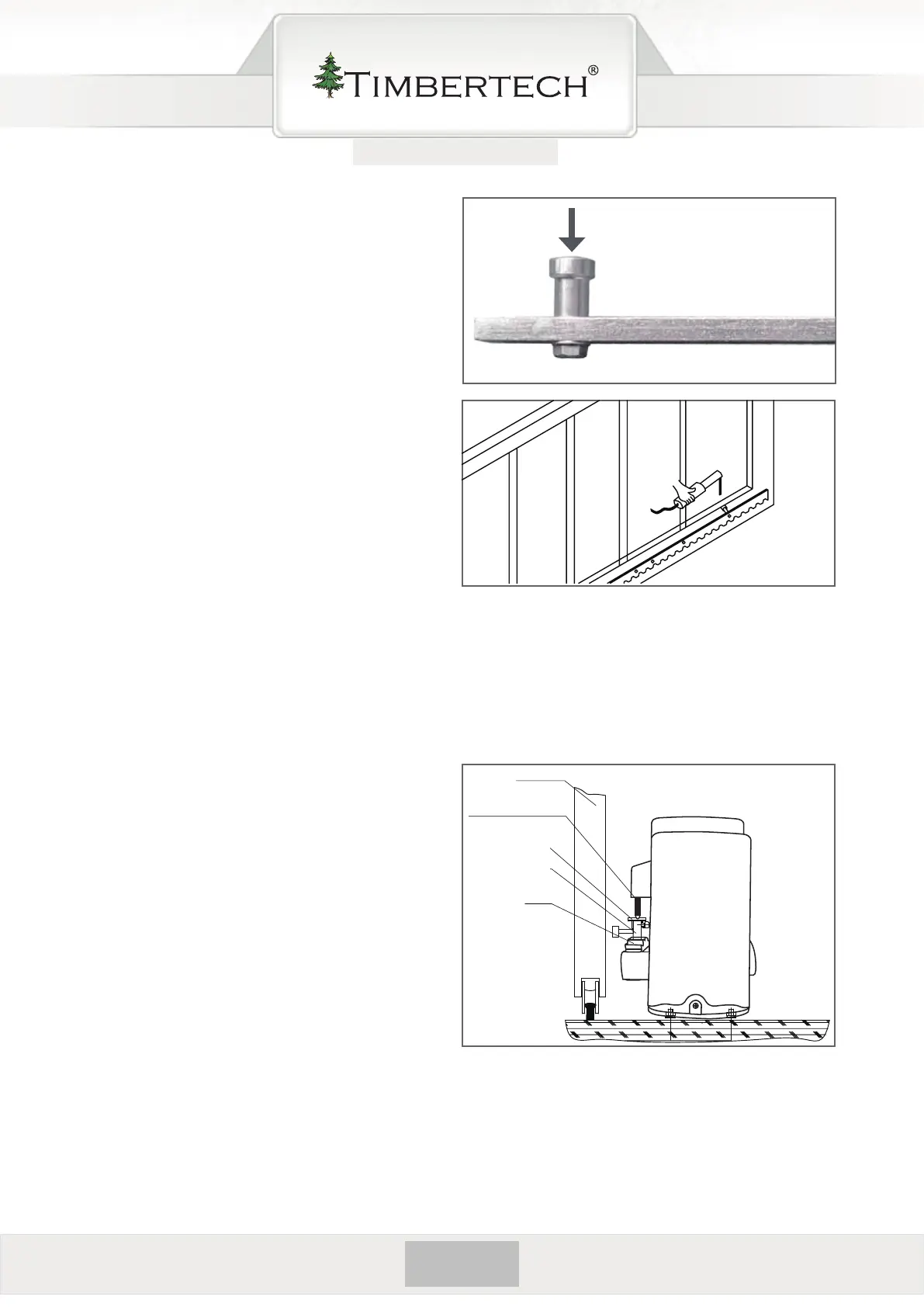

3. Montage de la barre
• Chaque élément de la barre a trois trous,
un vis du set (J) doit être vissé dans
chacun d´entre eux. (voir schéma 4)
• Posez la première pièce de la barre sur la
roue dentée et soudez le premier écrou
au portail. (voir schéma 5)
• Bougez le portail avec la main, vériez que
la barre est xée sur la roue dentée, puis
soudez le deuxième et le troisième écrou
de vis.
• Fixez un élément de barre suivant à
côté du précédent. Bougez le portail
avec la main et soudez, comme pour le
premier élément, les trois écrous à vis.
Continuez jusqu´à ce que le portail soit
complètement recouvert.
Schweißpunkt
Abb.4
• Lorsque la barre est complètement installée, vériez que la barre et la roue dentée soient
bien ancrées l´une dans l´autre.
• La distance entre la barre et la roue dentée devrait s´élever à 0,5mm.
Abb.5
Schéma 6
Le ressort de blocage de l´interrupteur est là,
an de maintenir le portail ouvert ou fermé.
Aussitôt que le ressort de blocage de
l´interrupteur touche l´interrupteur nal,
le porte s´arrête en position ouverte ou
fermée. Le portail ne bougera pas, même si
vous appuyez sur le bouton « ouvrir » ou «
fermer ».
• Débloquez la roue dentée avec la clé
(voir « utilisation manuelle) et poussez
le portail vers la position souhaitée,
dans le but de l´immobiliser plus tard.
• Immobilisez le blocage sur les côtés de
la barre avec des vis (C) (Schéma 7) et
serrez de nouveau la roue.
porportail
Languette de
l‘interrupteur
de n de course
Verrouillage
barre
roue dentée
