JAGO STAN01 - Page 22

22
DE FR EN ESFR
+
COM
OUT
JUMP
NC OR NO
NC
NO
-
24VDC
GND
IR
• Bougez le portail électriquement et ajustez le blocage sur la position souhaitée (ouvert ou
fermée).

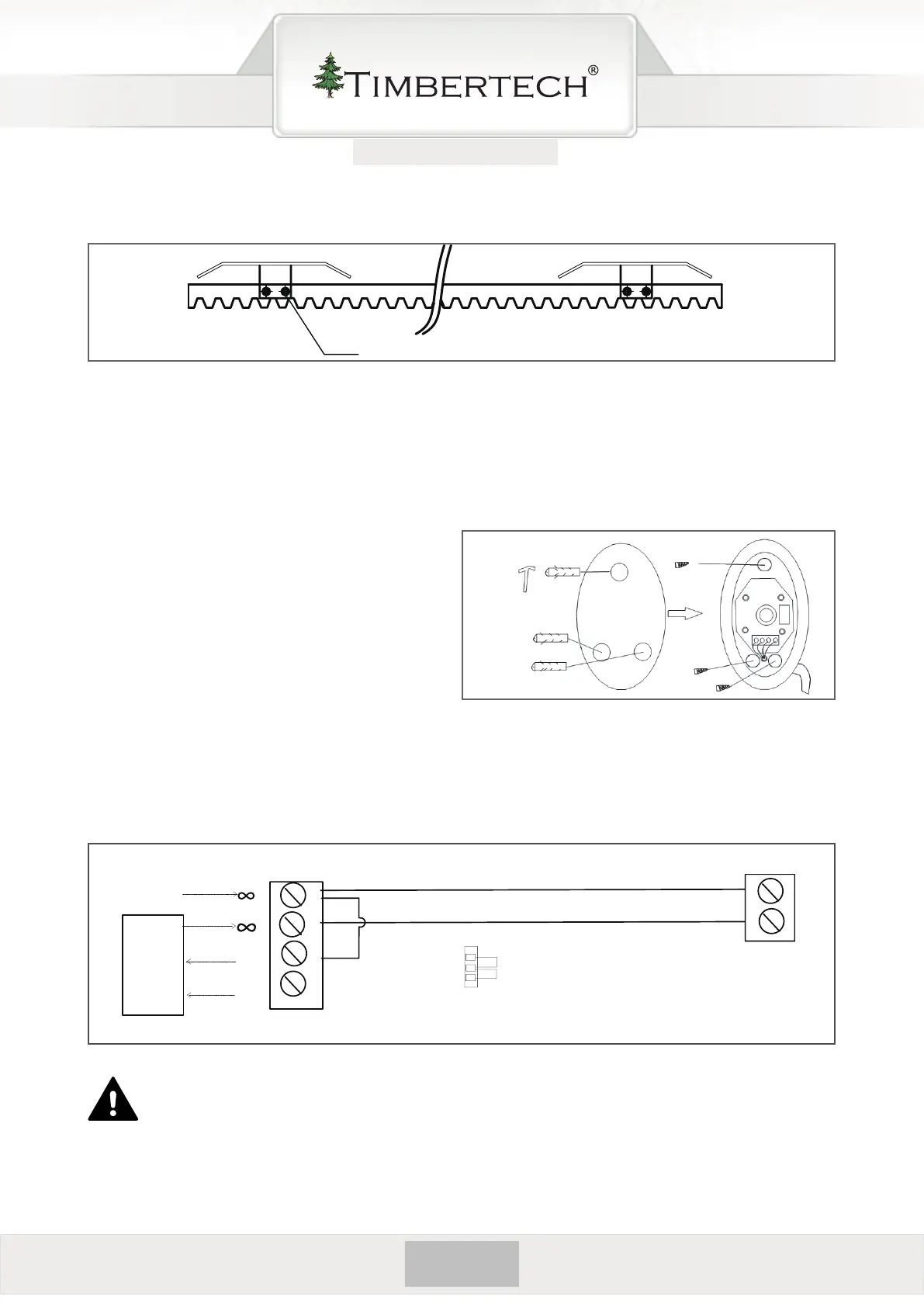

Schéma 7
Vis
M6x20 (3)
5.Montage du capteur infrarouge
Le capteur infrarouge détecte tout mouvement près du portail pendant l´ouverture et la fermeture.
Aussitôt que le faisceau infrarouge est interrompu, le mécanisme du portail changera de direction.
Il continuera son mouvement dans la direction opposée. Cela ne fonctionne pas lorsque le portail
est complètement ouvert ou fermé.
• Le capteur devrait être installé à une
hauteur de 20 cm et la distance ne devrait
pas être de plus de 2 m.
• Fixez ensuite le capteur infrarouge «
receveur » avec des vis verticalement au
mur. Les nœuds de liaison devraient être
en-dessous (voir schéma 8).
• Fixez ensuite le capteur infrarouge « émetteur » de l´autre côté. Ici aussi, les nœuds de
liaison devraient se trouver en-dessous (voir schéma 8).
• Assurez-vous que l´émetteur et le receveur se trouvent à la même hauteur.
• Câblez l´émetteur et le receveur, comme décrit dans le schéma 9.
Attention !
1. Le capteur infrarouge ne fonctionne pas, lorsque la distance entre l´émetteur et le
receveur est inférieur à 2m.
2. La poussière a une action négative sur la réception du capteur à infrarouge. Prière
d´enlever régulièrement la poussière.
Schéma 9
tableau d´interrupteur RX liaison receveur
du branchement quatre pôles au
receveur
du branchement deux pôles à l´émetteur
12-24V AC/DC
alimentation en courant
TX liaison émetteur
brancheMent de câbleS
Schéma 8
