Jay J3 - Page 50

Encosto J3 106109
EU=Rev.4.0
50
PORTUGUÊS
Profundidade 2
AJUSTAR ALTURA, PROFUNDIDADE E
ÂNGULO DE J3
A primeira fase da instalação do Encosto J3 está completa. Agora
é a altura apropriada para sentar o utilizador na cadeira para
personalizar o Encosto J3. O utilizador não deve aplicar o seu peso
total no encosto porque ainda não foi completamente apertado
segundo os requisitos de torção.

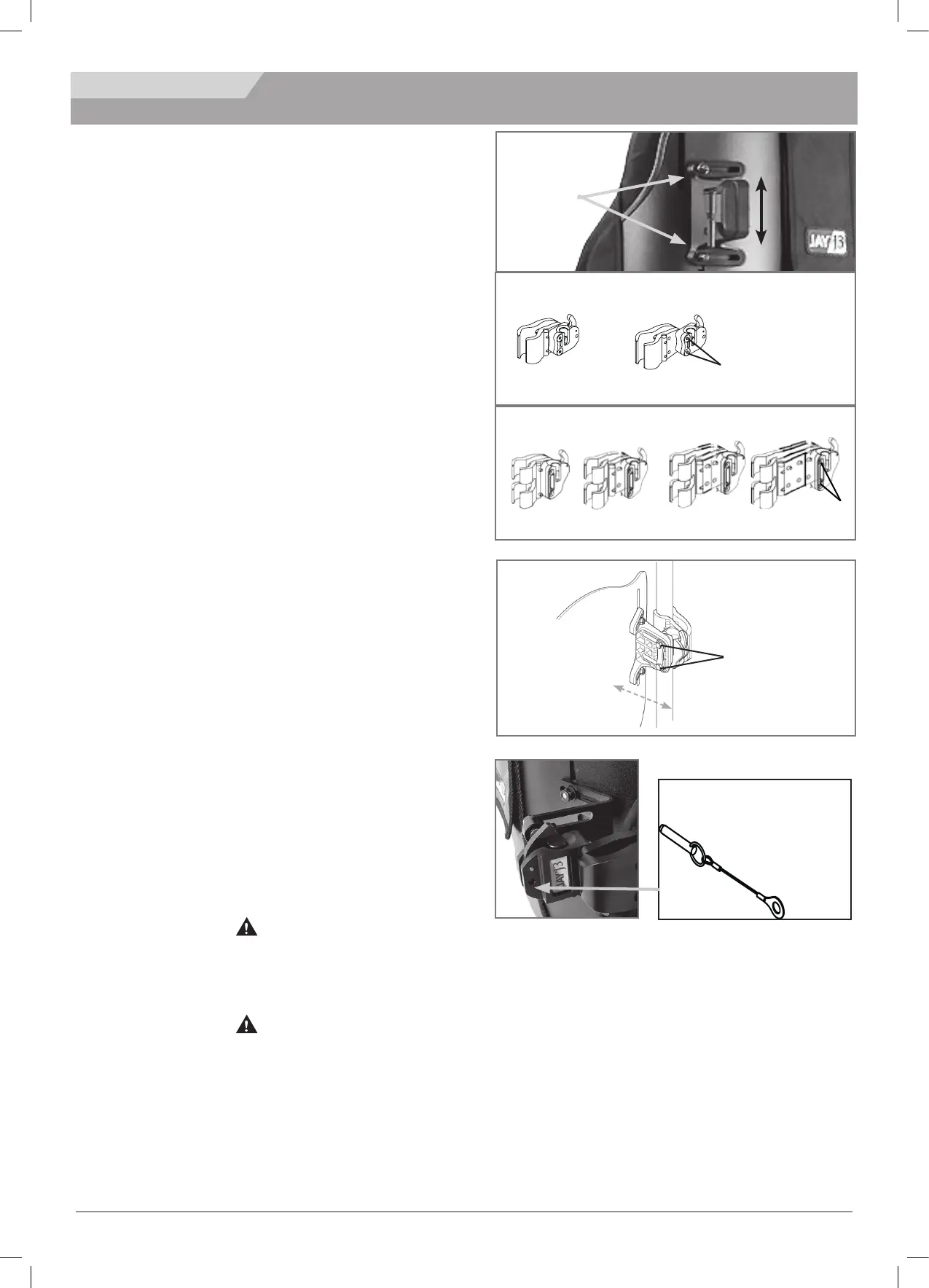

1. Ajustamento da Altura (Fig. 10)
a. Com o utilizador na cadeira, determine a altura pretendida do
encosto. Quando a determinar, o utilizador deve remover o seu
peso do Encosto J3 inclinando-se ou movendo-se parcialmente
para a frente, se possível, para permitir ajustar o encosto.
b. Desaperte as porcas do suporte (A) e ajuste a altura da
cobertura do encosto para a posição pretendida.
c. Aperte com firmeza as porcas do suporte (A). A força de
torção recomendada é (8,5 - 9,3 Nm).
NOTA: Depois de ajustar a altura, verifique se a largura não foi
inadvertidamente alterada.
2. Ajustamentos de profundidade/ângulo (Fig. 11, 12 e 13)
Tenha em conta que existem dois tipos de hardware que pode
encomendar – hardware padrão (Fig. 11) ou o hardware maior,
ajustável (Fig. 12). Ambos os tipos de hardware são ajustados da
mesma maneira mas o hardware padrão permite um ajustamento
de 2 polegadas de profundidade (Fig. 11) enquanto que o hardware
avançado (hardware ajustável) permite um ajustamento até 3,4
polegadas de profundidade (Fig. 12).
a. Para ajustar a profundidade e o ângulo do Encosto J3
desaperte as porcas esquerda e direita (Fig. 13-B) nas
ranhuras do suporte.
b. Ajuste a profundidade e/ou ângulo e aperte firmemente. A
força de torção recomendada é 100 - 110 in-lbs. (11,3 - 12,4
Nm). Assegure-se que nenhuma das porcas de ajustamento de
profundidade (Fig. 13-B) escorrega ou roda.
c. Se for necessário uma maior profundidade, remova o
encosto dos recetores. Remova os parafusos (Fig. 11-D,
12-D) do receptor usando a chave hexagonal 4mm incluída e
reposicione para a profundidade pretendida. Nota: Antes de
voltar a instalar os parafusos, é recomendável a aplicação de
uma massa para roscas de média força. Por exemplo, loctite
243 é altamente recomendado para o recetor e roscas dos
parafusos, se pretender reposicionar o encosto. Aperte os
parafusos com uma força de 25-35 in-lbs. (2,8 - 4 Nm).
AVISO
Verifique se todo o hardware foi firmemente apertado
depois de completar todos os ajustamentos e o Encosto J3
está pronto a ser usado.
AVISO
Para garantir a máxima segurança da instalação do encosto,
o pino de fixação deve ser inserido antes de poder usar o
encosto, (Fig. 14 e 15).
Profundidade 1
Profundidade 2
Fig. 11
D
Fig. 10
A
Profundidade 1 Profundidade 3 Profundidade 4
Hardware compacto HD
Fig. 12
D
Fig. 14
A
B
Fig. 15
AJUSTAMENTO
Fig. 13
B
Hardware compato – 2 configurações de
profundidade
