INSTALAÇÃO DA ABA DE PROTEÇÃO
1. Levante a aba superior da Capa do Encosto J3 (Fig. 17)
2. Faça corresponder o gancho com a argola e fixe a
Aba de Protecção à parte traseira da Capa do Encosto
J3 (Fig. 17). Reposicione a aba superior da capa
para entalar a Aba de Proteção entre as abas da aba
superior e inferior (Fig. 18).
3. Remova a Almofada do Assento da cadeira de rodas e
entale a “cauda” da Aba de Proteção entre a superfície
de apoio da cadeira de rodas e da Almofada do
Assento (Fig. 20).
4. Ajuste a Aba de Proteção, se necessário, movendo a
cauda para dentro e para fora debaixo da Almofada do
Assento. Se necessário, também pode mover a parte
superior da aba de proteção para cima e para baixo no
Encosto do Assento.
5. Insira os cabos da Braçadeira de Gancho e Argola
através dos ilhós da Aba de Proteção, e depois enrole
à volta da estrutura da cadeira de rodas e insira
a extremidade inicial através do lado da ranhura
da Braçadeira (Fig. 21). Encoste e feche as folgas
exteriores da aba de proteção (Fig. 22).
Saco opcional
NOTA: Há um saco opcional para guardar coisas
disponível para prender à Vanity Flap, (Fig. 16).

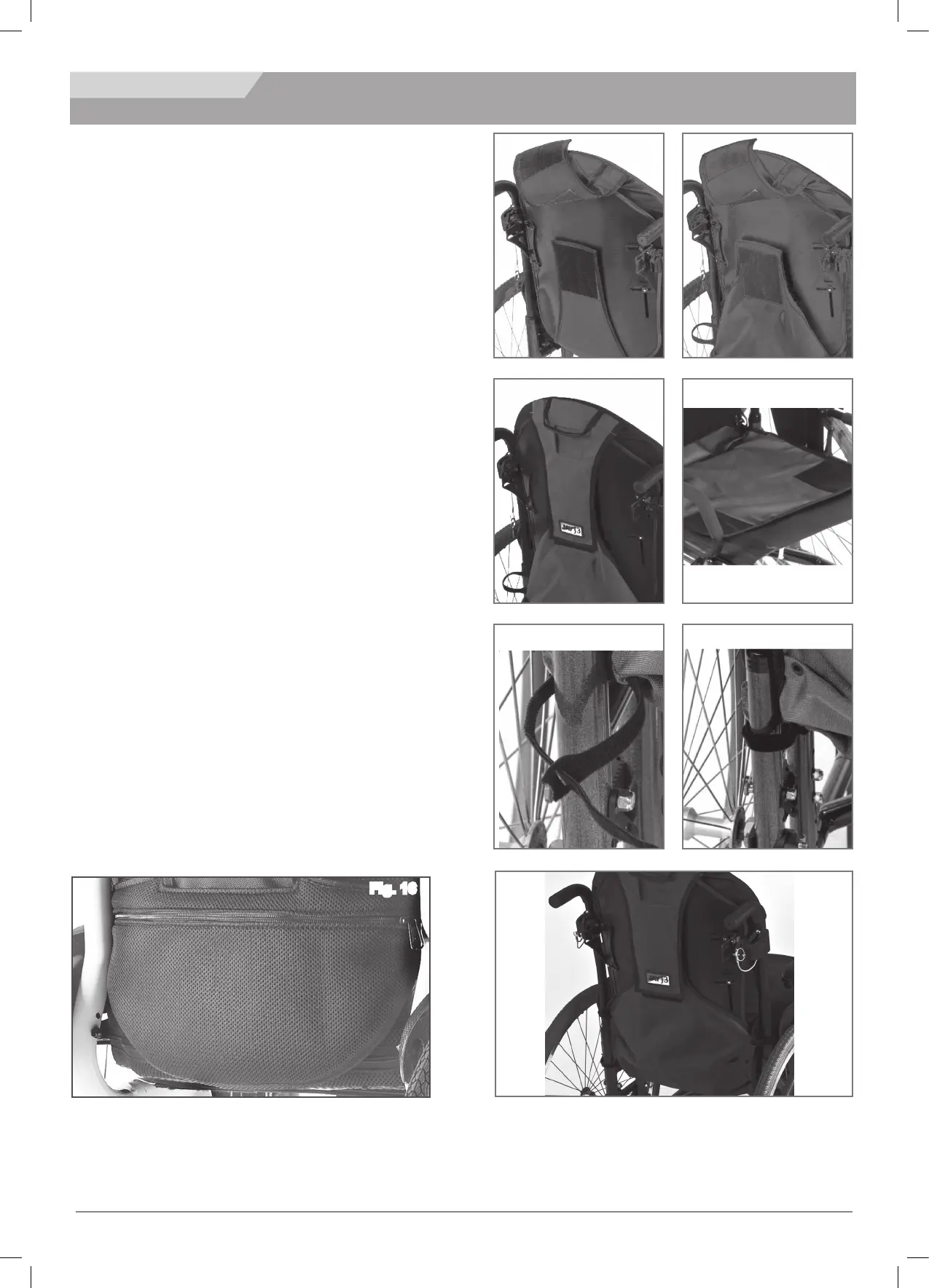

Fig. 17 Fig. 18
Fig. 19 Fig. 20
Fig. 21 Fig. 22
Fig. 23
Instalação da Aba de Proteção J3 Completa
INSTALAÇÃO DA ABA DE PROTEÇÃO
Fig. 16
