C2 Series 14

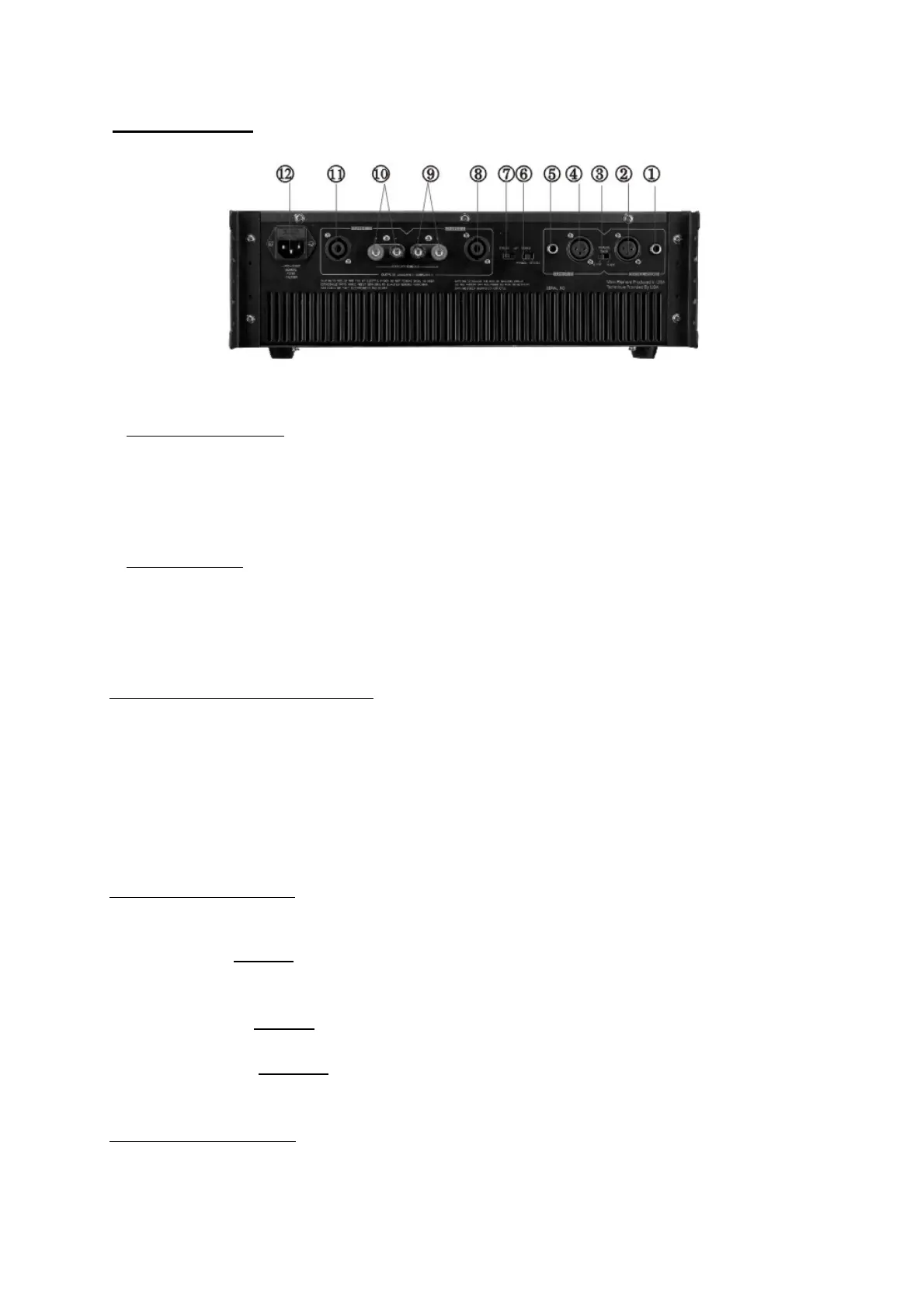

B. Achteraanzicht
1/5. 1/4' Jack Ingangen
Je kan met een symetrisch of asymetrisch ingangssignaal werken.
• Asymetrisch: gebruik een monojack. Tip=signaal, Massa=massa.
• Symetrisch: gebruik een stereo jack. Tip=signaal+, Ring=signaal-, Massa=massa
2/4. XLR Ingangen
Je kan met een symetrisch of asymetrisch ingangssignaal werken.
• Asymetrisch: Pin 1=massa, Pin 2=signaal, Pin 3=massa=pin 1.
• Symetrisch: Pin 1=massa, Pin 2=signaal+, Pin 3=signaal-.
3. Schakelaar Ingangsgevoeligheid
De positie van deze schakelaar is zeer belangrijk en hangt af van het uitgangsniveau van
uw voorversterker. Er zijn drie mogelijkheden:
• Volledig vermogen bij 0,77 Volt ingangssignaal
• 26 dB versterking van het ingangssignaal
• Volledig vermogen bij 1,44 Volt ingangssignaal. Deze positie is aangewezen indien u
met een JBSystems mengtafel werkt.
6. Mode Keuzeschakelaar
U kan kiezen tussen stereo, bridge of parallel mode.
• Wanneer u stereo
kiest (klassieke methode), dan werkt u met 2 ingangssignalen
(links en rechts) en met 2 verschillende uitgangssignalen (links en rechts).
De klankkasten worden telkens aangesloten tussen de zwarte en de rode draadklem.
• Wanneer u in bridge mode werkt, is er enkel een ingangssignaal op het
linkerkanaal nodig.
• Wanneer je in parallel mode werkt, is er enkel een ingangssignaal op het
linkerkanaal nodig.
7. Ground Lift Schakelaar
Wanneer je deze schakelaar in de ‘lift’ positie zet, verbreek je de aardingslus tussen de
versterker en het chassis van de verschillende apparaten.
