C2 Series 9

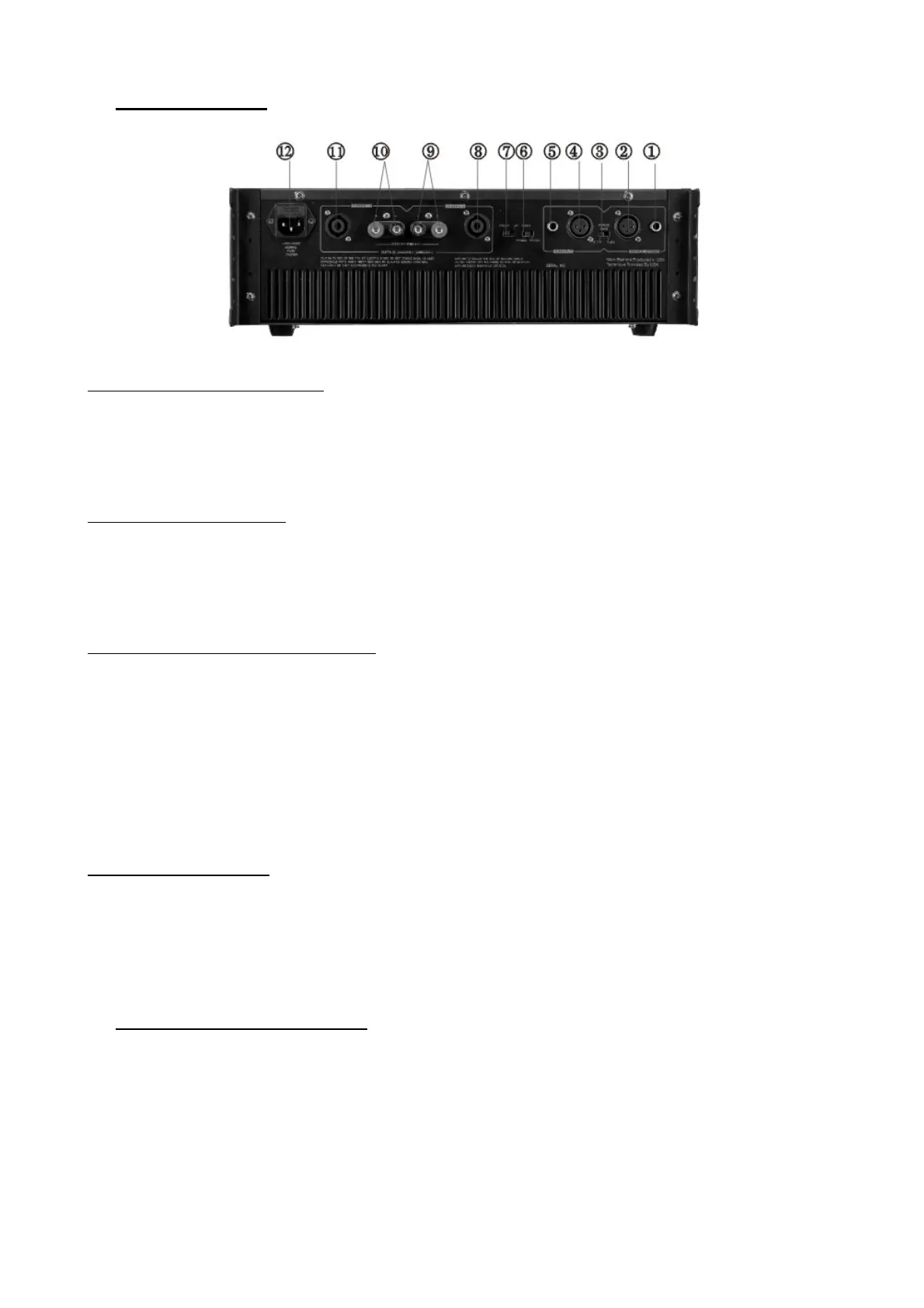

B. Panneau arrière
1 y 5. Entrées avec jack 1/4'
Vous pouvez utiliser un signal d’entrée balancé ou non balancé.
• Non balancé : utiliser un jack mono. Tip = signal, Sleeve = masse
• Balancé: utiliser un jack stéréo. Tip = signal +, Ring = signal –, Sleeve = masse
2 y 4. Entrées avec XLR
Vous pouvez utiliser un signal d’entrée balancé ou non balancé.
• Non balancé: Pin1 = masse, Pin2 = signal, Pin3 = masse
• Balancé: Pin1 = masse, Pin2 = signal +, Pin3 = signal -
3. Sélecteur de sensibilité d’entrée
La position de cet interrupteur est très importante et dépend du niveau de sortie du
préamplificateur.
Il existe 3 positions :
• Puissance totale de sortie à 0.77V de niveau d’entrée
• 26 dB de gain du niveau d’entrée
• Puissance totale de sortie à 1.4V de niveau d’entrée. Utiliser cette position avec les
tables de mixage JB Systems.
6. Sélecteur de mode
Trois modes sont possibles : stéréo, mono "BRIDGE" ou parallèle.
• En mode stéréo, connecter l’entrée et la sortie des 2 canaux.
• En mode Bridge, le signal d’entrée doit uniquement être appliqué au canal gauche.
• En mode parallèle, le signal d’entrée doit uniquement être appliqué au canal gauche.
7. Interrupteur de mise à la terre
La position "lift", permet de couper la terre entre l’amplificateur et les châssis des autres
composants (suppression de boucles de terre).
