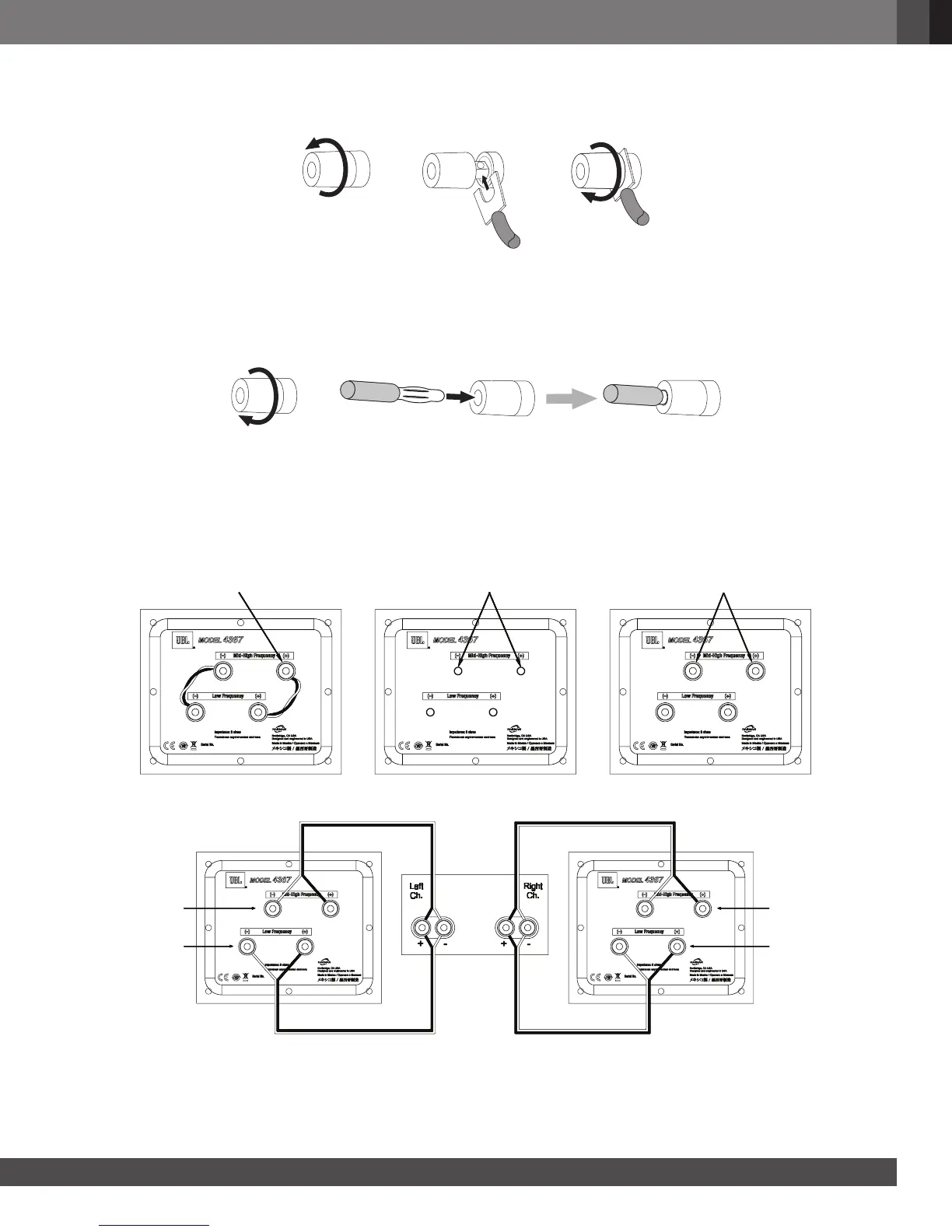

스페이드 커넥터 사용:
A. 캡 나사 풀기 B. 포스트에 스페이드 커넥터
날 삽입
C. 캡 조이기
중요: (+) 및 (–) 스페이드 커넥터의 날이 서로 닿지 않는지 또는 다른 단자와 닿지 않는지 확인하십시오. 날이 닿으면 합선이
발생하여 리시버 또는 앰프가 손상될 수 있습니다.
바나나 커넥터 사용:
A. 캡 조이기 B. 캡의 구멍에 바나나 커넥터 삽입
이중 전선 연결:
4367 연결 어셈블리에는 점퍼 전선으로 연결되는 두 세트의 입력 단자가 있습니다. 위쪽의 단자 세트는 고주파수/
초고주파수 드라이버용이며, 아래쪽 단자 세트는 우퍼용입니다.
이 배열을 통해 단일 스테레오 파워 앰프 또는 스테레오 파워 앰프 2개를 사용하여 스피커를 이중 배선할 수 있습니다.
이중 배선은 기존의 단일 전선 연결에 비해 음향 이점 및 파워 앰프 선택에 있어 더 큰 유연성을 제공합니다.
4367을 이중 배선하려면 먼저 그림과 같이 단자 점퍼를 제거합니다.
캡 제거 캡 재삽입포스트에서 점퍼 제거
단일 스테레오 파워 앰프로 이중 배선하는 경우 다음 그림과 같이 스피커를 연결합니다.
좌측 스피커
중간 범위/
트위터
연결부
중간 범위/
트위터
연결부
우퍼
연결부
우퍼
연결부
우측 스피커
앰프
