连接
警示：连接前，请确保已关闭系统的所有电气部件（最好断开与交流电插座的连接）。
扬声器和功放都有对应的正极和负极（"+" 和 "-"）连接端子。4367 拥有两套连接端子，请使用跳线以连接两者。端子上标
记了 "+" 和 "–"。另外，"+" 端子以红色圆环标记，"-" 端子则以黑色圆环标记。具体请参见下图。
4367 经设计，其 "+"（红色）端子有正电压时会使扬声器换能器向外移动（朝向房间）。
强烈建议您使用带有极性标识的优质扬声器线缆。一般情况下，带有脊线或其他标识的线缆一侧是正极 ("+")。
为确保极性正确，请将功放或接收器背面的左和右声道 "+" 端子连接至每个扬声器上相应的 "+"（红色）端子。用类似的方
法连接 "–"（黑色）端子。请参阅您的功放或接收器随附的用户手册以确认连接程序是否正确。

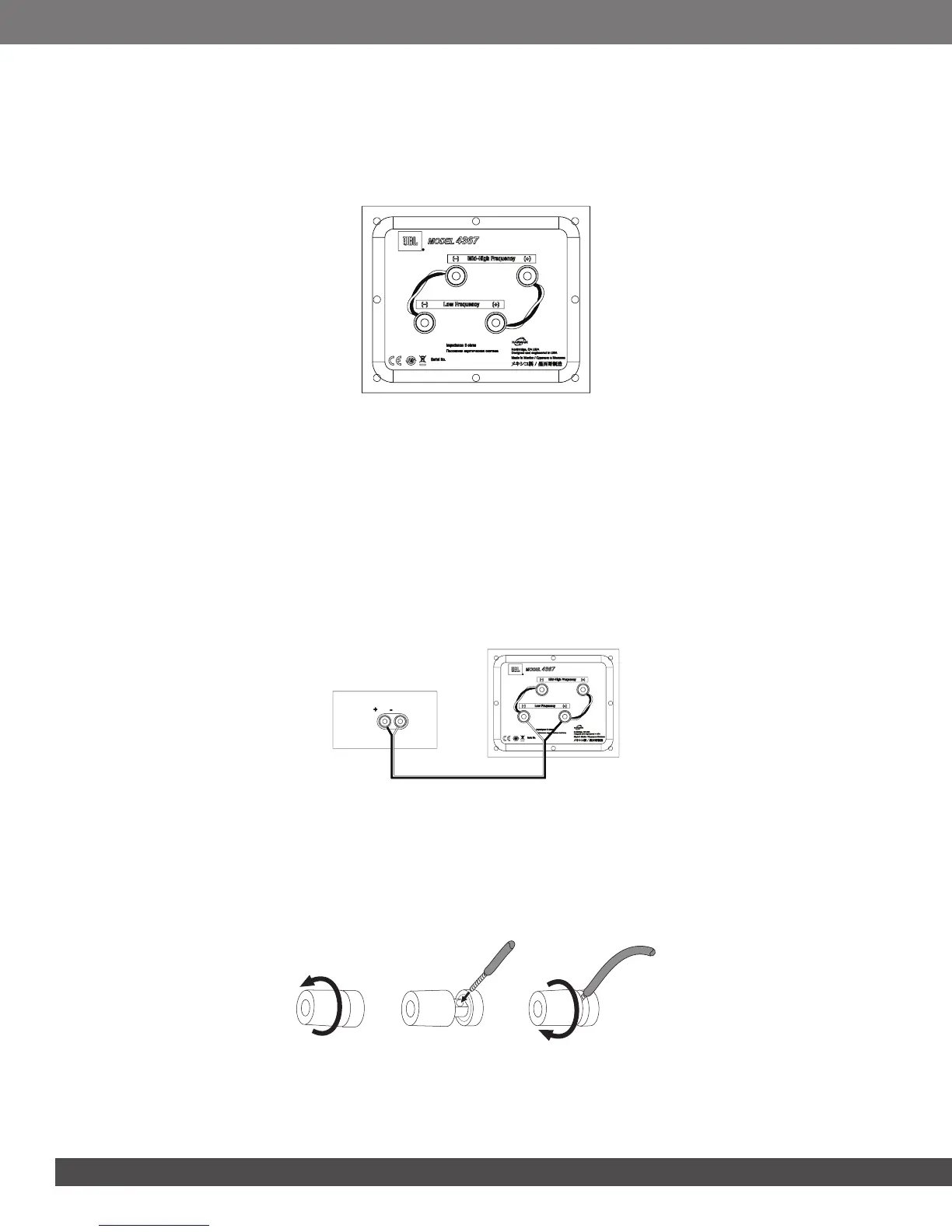

基本的单线连接：
按照下图所示，将功放连接至每个扬声器。您可以使用扬声器的任一套端子完成此操作。注意：连接扬声器线缆时，请勿卸下两
套端子之间的跳线。
接收器或功放
扬声器接口面板
重要信息：连接时，请勿错接极性（将 "+" 连接至 "–"，反之亦然）。否则，会导致立体声声场成像质量下降和低音减弱。
4367 的镀金扬声器端子可接受多种类型的接线器，其中包括：裸线、平接线片、销钉接头和香蕉式插头。
使用裸线或销钉接头：
A. 拧下防护帽 B. 将裸线或销钉接头插入到接
线柱的孔中。
C. 拧 紧 防 护 帽 以 固 定
线缆
重要信息：请确保 (+) 和 (–) 线或销钉没有互相接触或接触到其他端子。导线互接会导致短路，令接收器或功放受损。
