BRaNCHEMENTs
ATTENTION : veillez à ce que tous les appareils électriques du système soient éteints (et de préférence
débranchés de leurs prises secteurs) avant de faire des branchements.

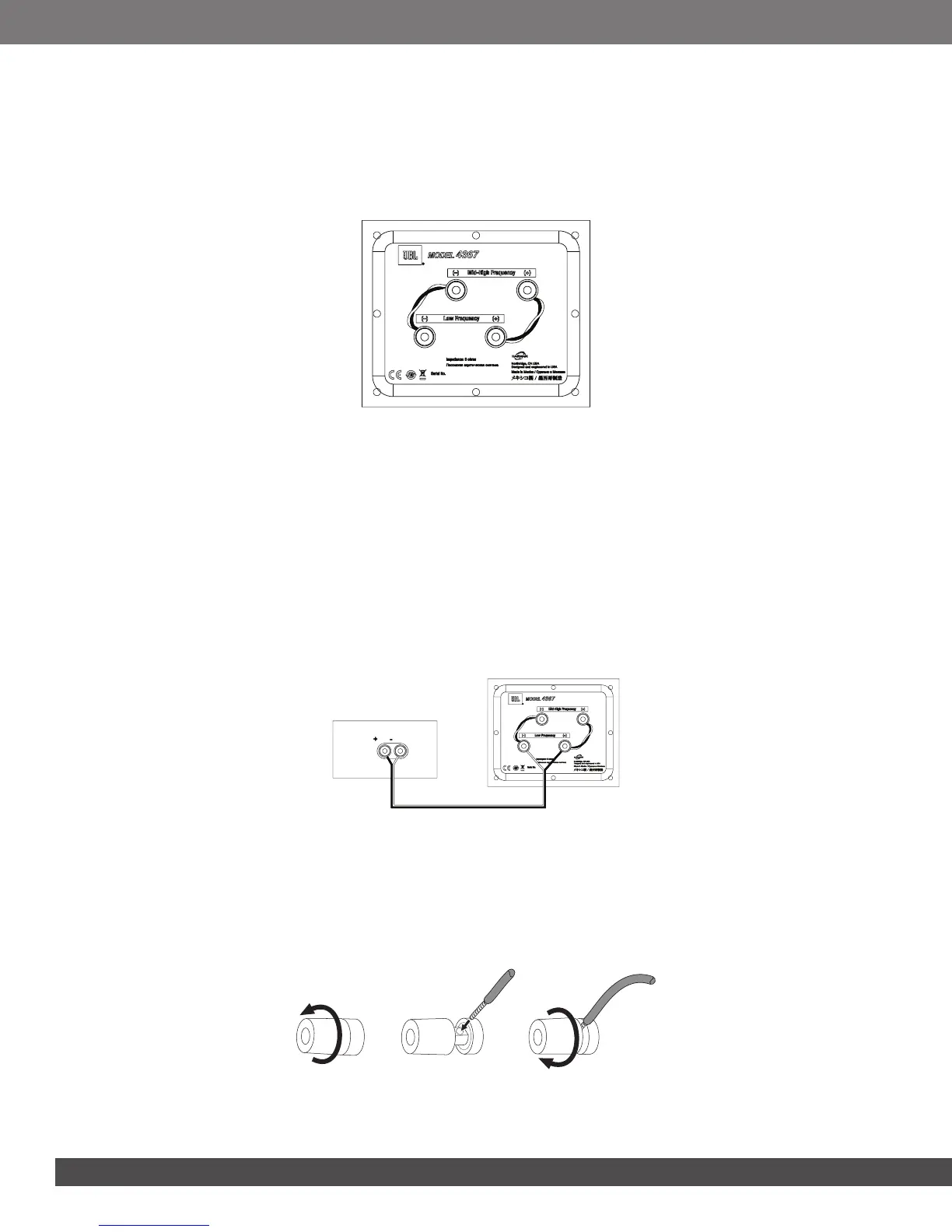

Les enceintes et les amplificateurs ont des bornes de liaison positives et négatives (+ et -) correspondantes. La 4367
intègre deux jeux de bornes de connexion reliés par des cavaliers. Les bornes sont marquées « + » et « - ». En outre,
les bornes « + » ont des bagues rouges et les bornes « - » ont des bagues noires. Voir illustration ci-dessous.
Nous avons conçu la 4367 pour qu'une tension positive sur la borne « + » (rouge) produise un mouvement vers
l'extérieur (vers la pièce) de ses haut-parleurs.
Nous recommandons d'utiliser un câble d'enceinte de haute qualité avec codage de la polarité. Le côté du câble avec
une bordure ou un autre codage est habituellement considéré comme la polarité positive (« + »).
Pour que la polarité soit correcte, connectez chaque borne « + » des canaux gauches et droits de l'arrière de
l'amplificateur ou du récepteur à la borne « + » (rouge) respective de chaque enceinte. Connectez les bornes « - »
(noires) de la même façon. Reportez-vous au mode d'emploi de votre récepteur ou amplificateur pour confirmer ses
procédures de connexion.
CONNEXION`DE BASE À UN SEUL CÂBLE :
Branchez l'amplificateur à chaque enceinte suivant les indications de l'illustration ci-dessous. Vous pouvez utiliser
indifféremment l'un des jeux de bornes de l'enceinte. REMARQUE : ne retirez pas les cavaliers métalliques entre les deux
jeux de bornes lors du branchement des fils des enceintes.
Récepteur ou
amplificateur
Panneau de connexion de
l'enceinte
IMPORTANT : n'inversez pas les polarités (c.-à-d., + sur - ou - sur +) pendant le branchement. Ceci produirait une
image stéréo dégradée et réduirait les performances des graves.
Les bornes plaquées or de la 4367 peuvent accepter divers connecteurs de fil : fil dénudé, connecteurs à cosses,
connecteurs à broche et fiches bananes.
Utilisation de fils dénudés ou de connecteurs à broche :
A. Dévissez le
capuchon.
B. Insérez le fil dénudé ou le
connecteur à broche dans
la borne.
C. Serrez le capuchon
pour bloquer le fil.
IMPORTANT : veillez à ce que les fils ou broches (+) et (-) ne se touchent pas. Un contact des fils peut créer un
court-circuit et endommager votre récepteur ou amplificateur.
