Español

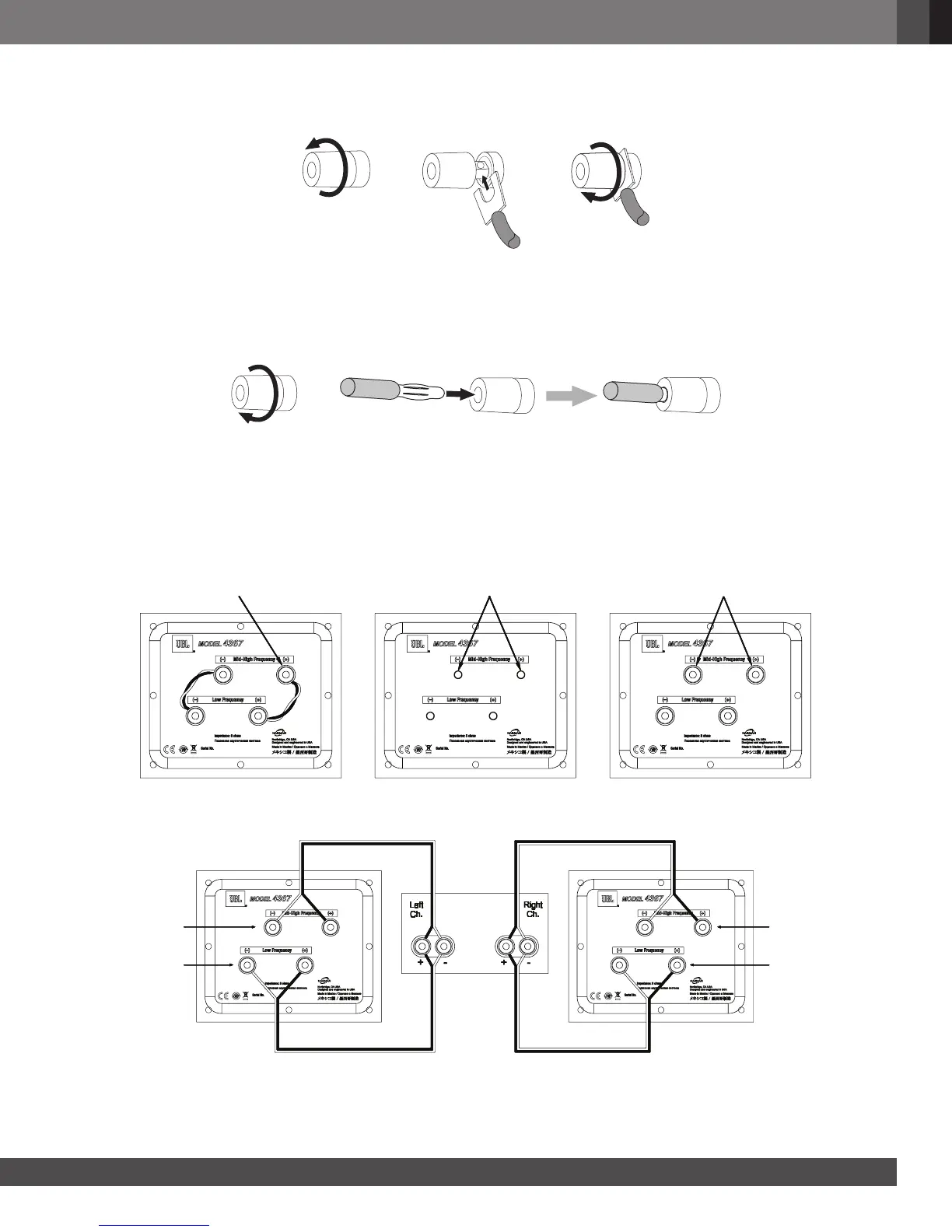

Uso de conectores planos:
A. Desatornillar la
tapa
B. Insertar las palas planas
del conector alrededor
del poste
C. Apretar la tapa
IMPORTANTE: Asegúrese que las patillas planas de los conectores (+) y (-) no se toquen entre si o con el otro terminal. Si se
tocan las palas, se puede provocar un cortocircuito capaz de dañar el amplificador o el receptor.
Uso de conectores de tipo banana:
A. Apretar la tapa B. Insertar el conector de tipo
banana en el orificio de la tapa
CONEXIÓN CON CABLEADO DOBLE:
La estructura de conexiones del 4367 dispone de dos juegos de terminales de entrada conectados con puentes. El juego
superior de terminales es para las unidades de alta y ultra alta frecuencia y el juego inferior de terminales es para el woofer.
Esta disposición le permite usar doble cableado en los altavoces usando un único amplificador estéreo o dos amplificadores
estéreo. El cableado doble puede ofrecer algunas ventajas y más flexibilidad en la selección de amplificadores de potencia
sobre una conexión convencional de un sólo cable.
Para usar cableado doble con el 4367, quite primero los puentes tal como se muestra en la ilustración.
Quitar tapas
Volver a colocar las tapas
Quitar los puentes de los postes
Si va a usar doble cableado con un solo amplificador estéreo, conecte los altavoces según la ilustración siguiente.
Altavoz izquierdo
Terminales
de alcance
medio/
altavoces
de agudos
Terminales
de alcance
medio/
altavoces
de agudos
Conexión
del woofer
Conexión
del woofer
Altavoz derecho
Amplificador
