Português
do Brasil

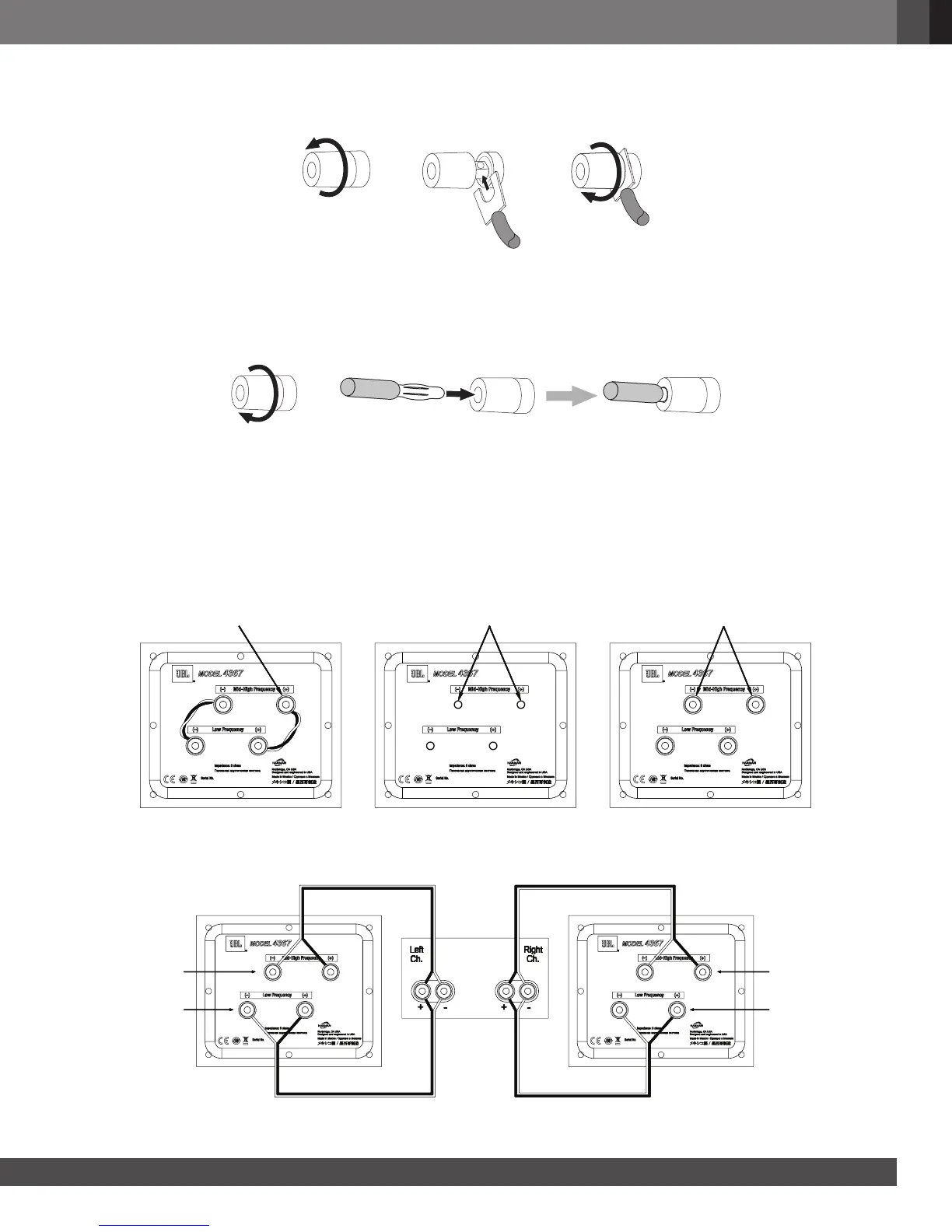

Usando conectores de pino chato:
A. Desparafuse a
tampa
B. Coloque o conector de pino
plano em torno do pino
C. Aperte a tampa
IMPORTANTE: Não permita que os pinos chatos (+) e (–) toquem um no outro ou no terminal oposto. Caso contrário, isso
pode causar curto-circuito e danificar o aparelho de som ou o amplificador.
Usando conectores de pino banana:
A. Aperte a tampa B. Coloque o conector banana no
orifício da tampa
CONEXÃO COM DOIS FIOS:
O conjunto de conectores da 4367 possui dois conjuntos de terminais de entrada que são conectados por fios "jumpers". O
conjunto de terminais em posição mais elevada é para drivers de frequência alta ou muito alta e os em posição mais baixa
para o woofer.
Essa configuração permite conectar as caixas de som com dois fios usando um ou dois amplificadores de potência estéreo.
A conexão com dois fios oferece algumas vantagens quanto ao desempenho de som e mais flexibilidade para selecionar
amplificadores de potência que a conexão com apenas um fio.
Para conectar a 4367 com dois fios, retire primeiro o "jumper" do terminal da forma mostrada na ilustração.
Retire as tampas Recoloque as tampasRetire os "jumpers" dos pinos
Se conectar a caixa a um amplificador de potência estéreo usando dois fios, ligue-as de acordo com a ilustração abaixo.
Caixa de som
esquerda
Conexão
para
tweeter e
mid-range
Conexão
para
tweeter e
mid-range
Conexão
para woofer
Conexão
para woofer
Caixa de som
direita
Amplificador
