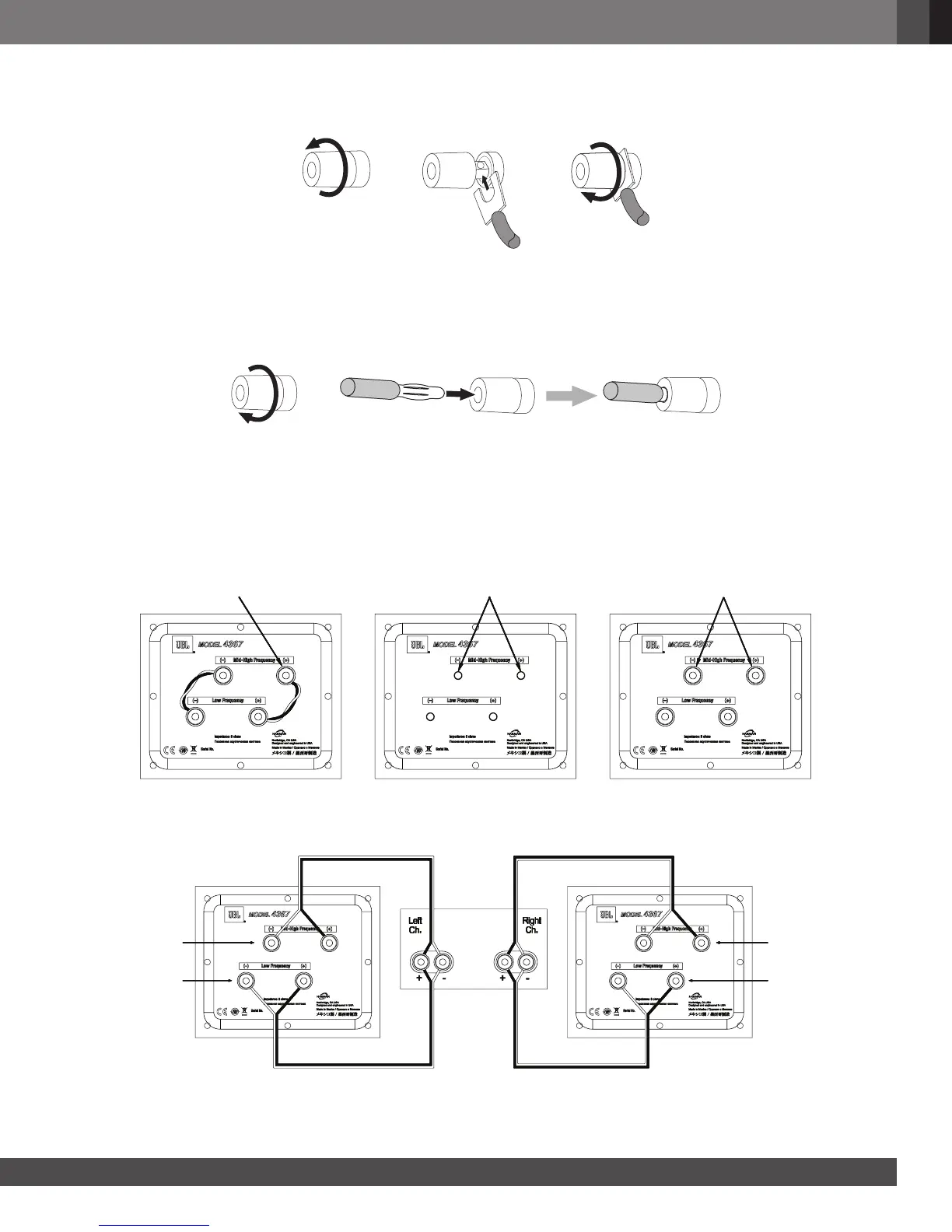

Verwendung der Flachstecker:
A. Schrauben Sie
die Kappe lose
B. Stecken Sie die
Flachstecker in die dafür
vorgesehenen Anschlüsse
C. Ziehen Sie die
Kappe fest
WICHTIG: Achten Sie darauf, dass die (+)- und (-)-Flachstecker nicht einander oder die anderspoligen Buchsen berühren.
Sich berührende Flachstecker können zu einem Kurzschluss führen und dadurch Ihren Receiver oder Verstärker beschädigen.
Verwendung der Federstecker:
A. Ziehen Sie die
Kappe fest
B. Stecken Sie den Federstecker in
das dafür vorgesehene Loch
ZWEIFACHER ANSCHLUSS:
Die 4367-Anschlussysteme verfügen über zwei Anschluss-Paare, die durch Metallstücke miteinander verbunden sind. Die
oberen Anschlüsse sind für den Hoch- bzw. Ultrahochtöner und die unteren sind für den Tieftöner.
Dadurch können Sie die Lautsprecher zweifach verbinden an einen einzelnen Stereo-Verstärker oder an zwei einzelne Stereo-
Verstärker. Zweifacher Anschluss kann akustische Vorteile und größere Flexibilität bei der Auswahl des primären Verstärkers
bieten gegenüber einem einfachen Anschluss.
Um den 4367 zweifach zu verbinden, entfernen Sie zunächst das Metallelement (siehe Abbildung).
Entfernen Sie die Schutzkappen
Ersetzen Sie die SchutzkappenEntfernen Sie die Metallelemente
Wenn Sie den Lautsprecher mit einen einzelnen Stereo-Verstärker zweifach verbinden, so schließen Sie ihn an wie in der
folgenden Abbildung dargestellt.
Linker Lautsprecher
Anschlüsse
für die
Mitteltöner/
Hochtöner
Anschlüsse
für die
Mitteltöner/
Hochtöner
Anschlüsse
für den
Tieftöner
Anschlüsse
für den
Tieftöner
Rechter Lautsprecher
Verstärker
