Bruke spadekontakter:
A. Skru av hetten B. Sett inn spadekontaktens
blad rundt terminalen
C. Stram hetten
VIKTIG: Forsikre deg om at (+) og (-) spadekontaktenes blad ikke berører hverandre eller deres motsatte terminal. Blad som
berører hverandre kan skape en kortslutning som kan skade receiveren eller forsterkeren.
Bruke banankontakter:
A. Stram hetten B. Sett banankontakten inn i hullet i hetten
BI-WIRE-TILKOBLING:
4367-tilkoblingsinnretningen har to sett med inngangsterminaler som er forbundet med jumperledninger. Det øvre settet av
terminaler er for høy frekvens-/ultrahøy frekvensdrivere, og det nederste settet med terminaler er for basshøyttaleren.
Denne ordningen gjør det mulig å bi-wire høyttalerne ved hjelp av en enkelt stereo effektforsterker eller to stereo-
effektforsterkere. Bi-wiring kan gi soniske fordeler og mer fleksibilitet i valg kraftforsterker over en vanlig enkeltleder-tilkobling.
For å bi-wire 4367, fjerne først terminalens jumperledninger som vist på illustrasjonen.

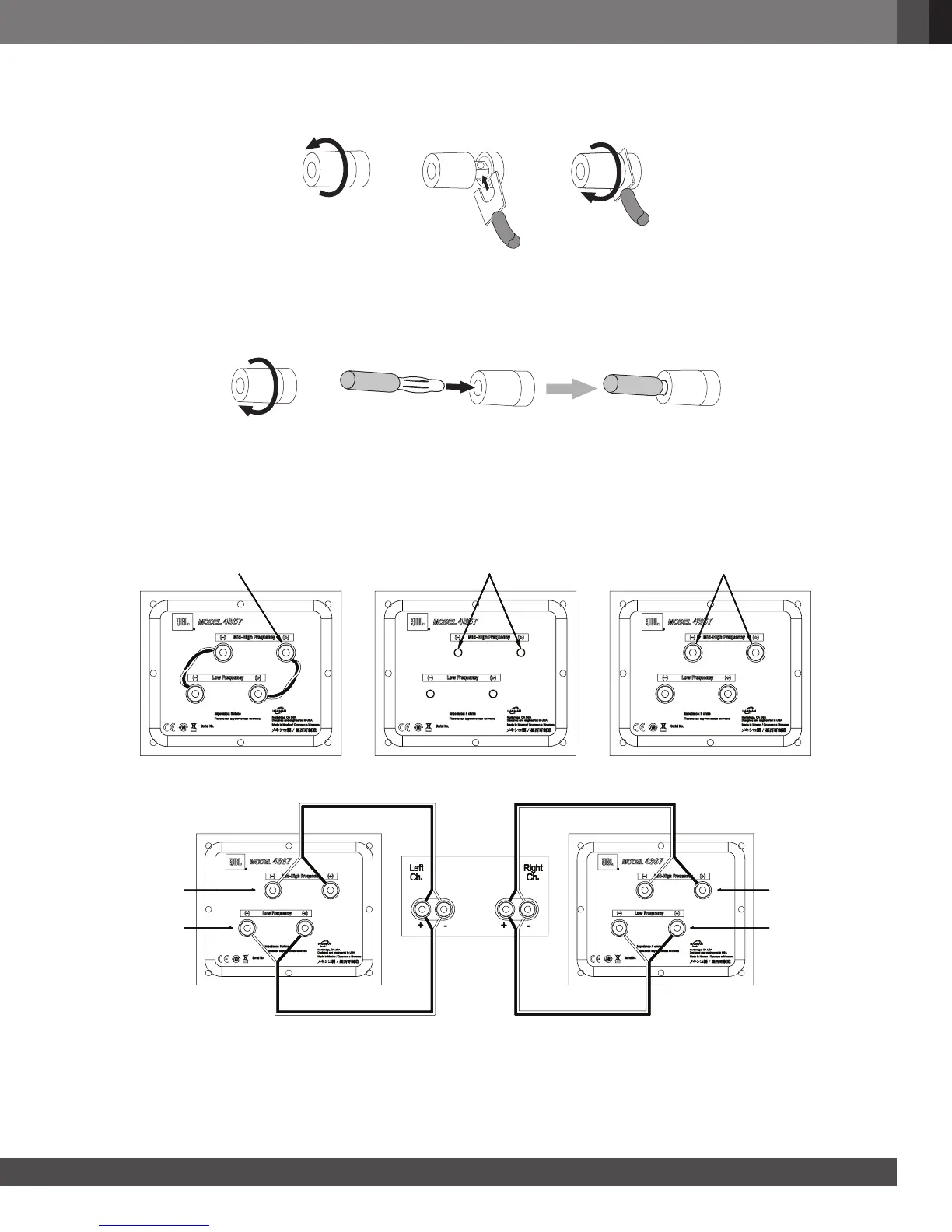

Fjern hettene Bytt hetterFjern jumperne fra terminalene
Hvis du bi-wirer med en enkelt stereo effektforsterker, koble høyttalerne til i henhold til følgende illustrasjon.
Venstre høyttaler
Mellom-
tone-/
diskanttil-
kobling
Mellom-
tone-/
diskanttil-
kobling
Bass-
element-
tilkobling
Bass-
element-
tilkobling
Høyre høyttaler
Forsterker
