Русский

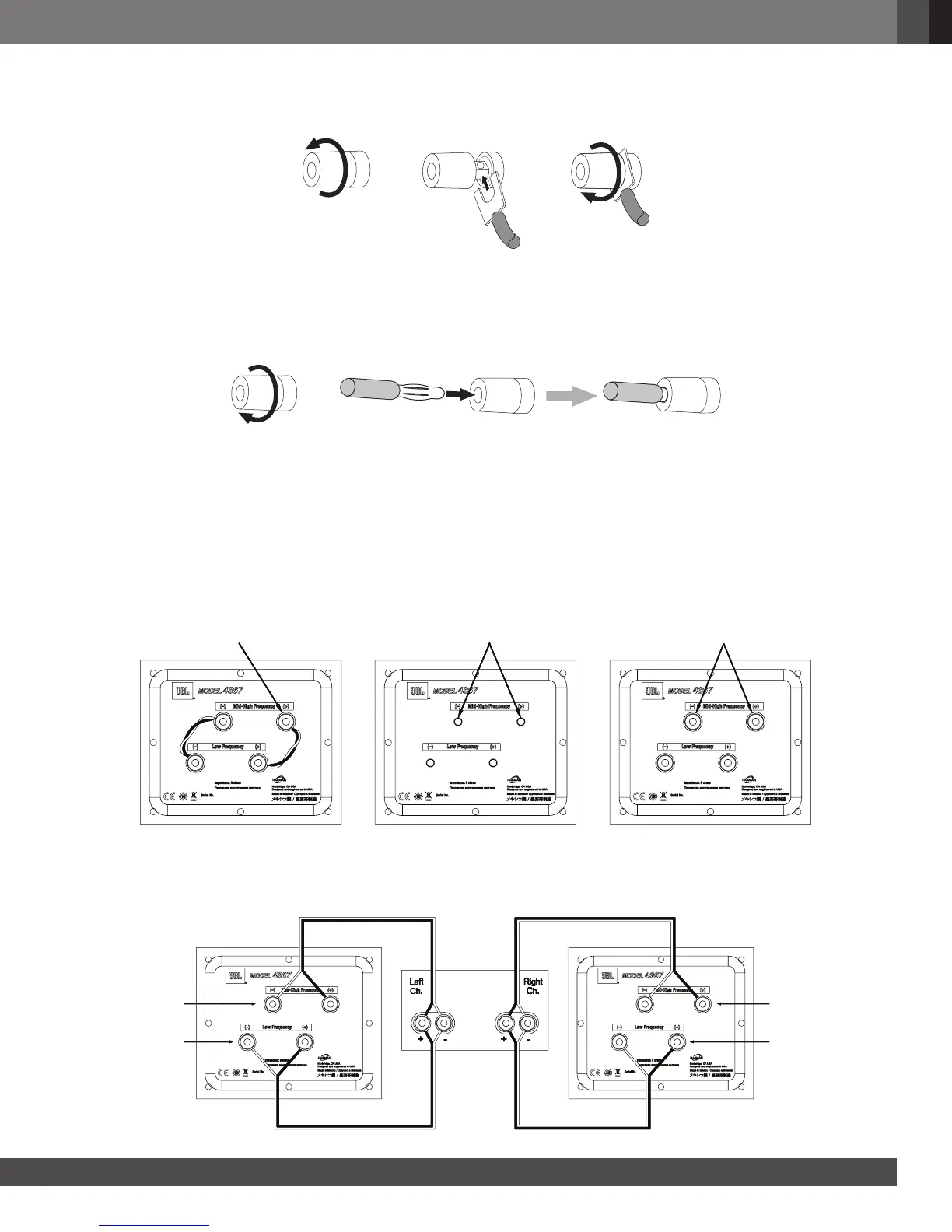

A. Открутите
колпачок
B. Насадите лопатку
плоского соединителя
на стержень
C. Затяните
колпачок
ВНИМАНИЕ: Убедитесь, что лопатки плоских соединителей (+) и (-) не касаются друг друга или других клемм. В
противном случае может произойти короткое замыкание, которое может повредить ресивер или усилитель.
А. Затяните
колпачок
B. Вставьте соединитель
типа «Банан» в отверстие к
колпачке
Соединительный блок модели 4367 включает два набора входных клемм, соединенных проводами-перемычками.
Верхний набор клемм предназначен для подключения динамиков высоких и сверхвысоких частот, а нижний набор
– для подключения вуфера.
Такое расположение позволяет подключать колонки двумя проводами, используя один или два стерео-усилителя.
Двухпроводное подключение обеспечивает более высокое качество звука и большую гибкость при выборе
усилителя мощности по сравнению с однопроводным подключением.
Чтобы подключить колонку модели 4367 двумя проводами, сначала удалите провода-перемычки, как это показано
на рисунке.
Снимите колпачки
Установите колпачки
Удалите перемычки из стержней
Если вы двумя проводами подключаете колонки к одному стерео-усилителю, выполняйте подключение в
соответствии с рисунком ниже.
Левая колонка
Подклю-
чение
динамиков
средних
и высоких
частот
Подклю-
чение
динамиков
средних
и высоких
частот
Подклю-
чение
вуфера
Подклю-
чение
вуфера
Правая колонка
Усилитель
