Svenska

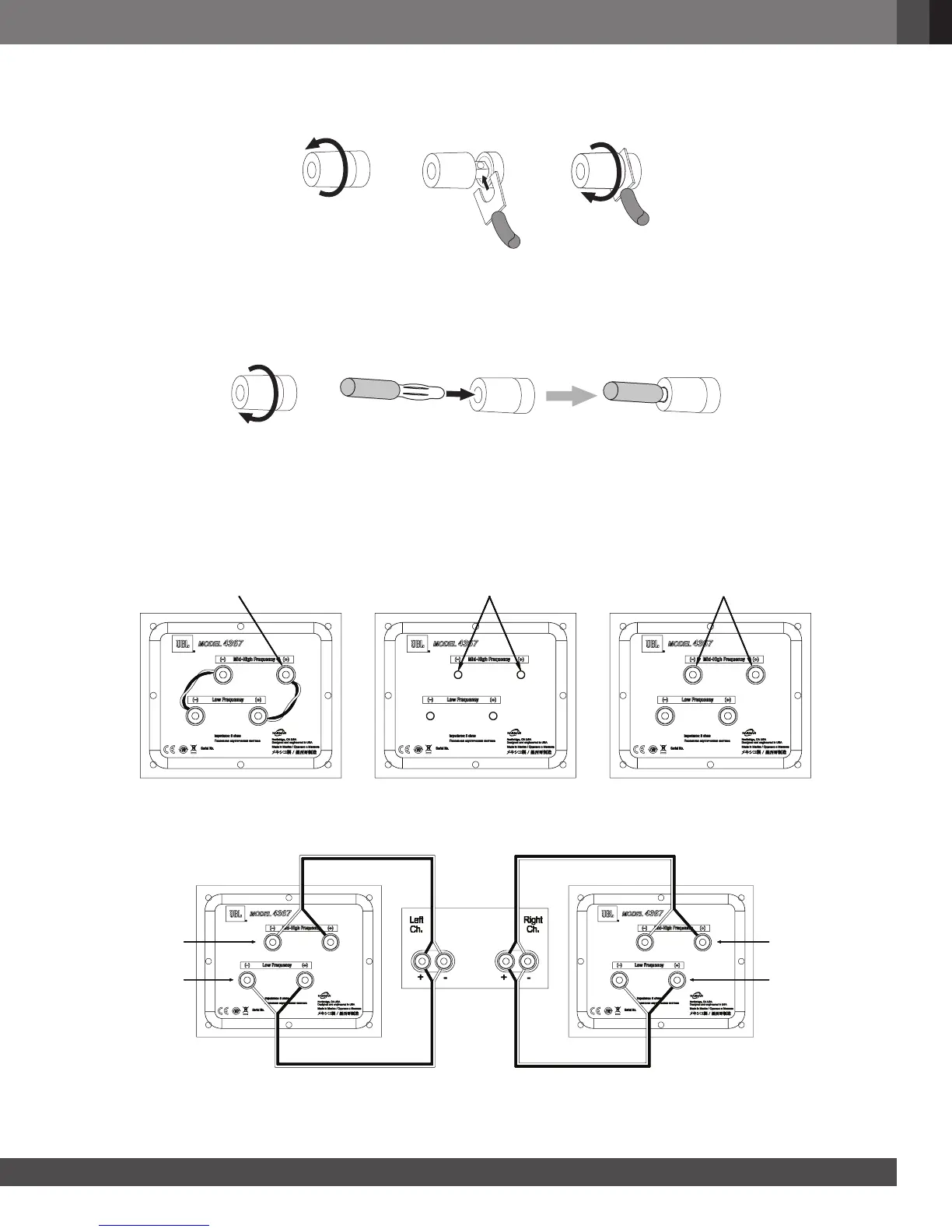

Använda platta kontakter
A. Skruva av locket B. För på bladen på de
platta kontakterna runt
terminalen
C. Skruva åt locket
VIKTIGT: Se till att (+)- och (–)-bladen på de platta kontakterna inte vidrör varandra eller den andra terminalen. Kontakt mellan
bladen kan orsaka kortslutning som kan skada receivern eller förstärkaren.
Använda banankontakter:
A. Skruva åt locket B. Sätt i banankontakterna genom
hålet i locket
DUBBELKABELANSLUTNING:
4367:s anlutningar har två uppsättningar ingångsterminaler som är sammankopplade med byglar. Övre terminaluppsättningen
är för element med höga/ultrahöga frekvenser och den nedre uppsättningen är för basen.
Tack vare detta kan du dubbelansluta högtalarna till en enda effektförstärkare eller till två stereoeffektförstärkare. Dubbla kablar
kan ge ljudmässiga fördelar och större flexibilitet vid val av effektförstärkare jämfört med traditionell enkelkabelanslutning.
För att ansluta 4367 med dubbla kablar ska först terminalens byglar tas bort enligt bilden nedan.
Ta av locken Sätt tillbaka lockenTa bort byglar från terminaler
Om du dubbelkabelansluter till en enda stereoeffektförstärkare ska högtalarna anslutas enligt följande bild.
Vänster högtalare
Mellan-
register/
diskant-
anslutning
Mellanre-
gister/dis-
kantan-
slutning
Basan-
slutning
Basan-
slutning
Höger högtalare
Förstärkare
