JBL CS 360 Xcite Manual

7
7
WWW.JBL.COM
Dansk
Rød = +
Sort = –
Rød = +
Rød = +
Sort = 
Sort = 
U. Stribe = 
U. Stribe = 
Højttalerkabel
Højttalerkabel
Stribe = +
Stribe = +
0 Terminal
løsnes
0 Terminal
løsnes
1 Afisoleret
kabel isæt-
tes: Slip
klemmen
1 Afisoleret
kabel isæt-
tes: Slip
klemmen
Sluk anlægget
Når højttalerne er på plads, skal der tilsluttes højttaler-
kabel mellem højttalerne og anlægget. Først slukkes hele
anlægget.
Tilslutning sker med det medfølgende højttalerkabel
(eller lignende). Lederen med en fordybning eller
anden polaritets angivelse bruges som plus-leder (+).
Satellitter
Korrekt polaritet skal overholdes som vist i figur 4.
Kablets plus-leder tilsluttes mellem subwooferens plus-
terminal og højttalerens røde plus-terminal. Kablets
minus-leder tilsluttes mellem subwooferens minus-
terminal og højttalerens sorte minus-terminal.
Centerkanal
Korrekt polaritet skal overholdes som vist i figur 5.
Kablets plus-leder tilsluttes mellem subwooferens plus-
terminal og centerhøjttalerens røde plus-terminal. Kab-
lets minus-leder tilsluttes mellem subwooferens minus-
terminal og centerhøjttalerens sorte minus-terminal.
Vigtigt!
Korrekt polaritet (plus-til-plus og minus-til-minus) skal
overholdes. Forkert polaritet forårsager svækket bas og
forringet perspektiv. Afisolerede plus- og minus-ledere
skal holdes helt adskilte. Kortslutning kan skade anlæg-
get.
NB: Der medfølger en lille skruenøgle til stramning af
terminalerne. Bør kun håndstrammes og IKKE skrues for
stramt.
Tilslutning af Center og Satellitter

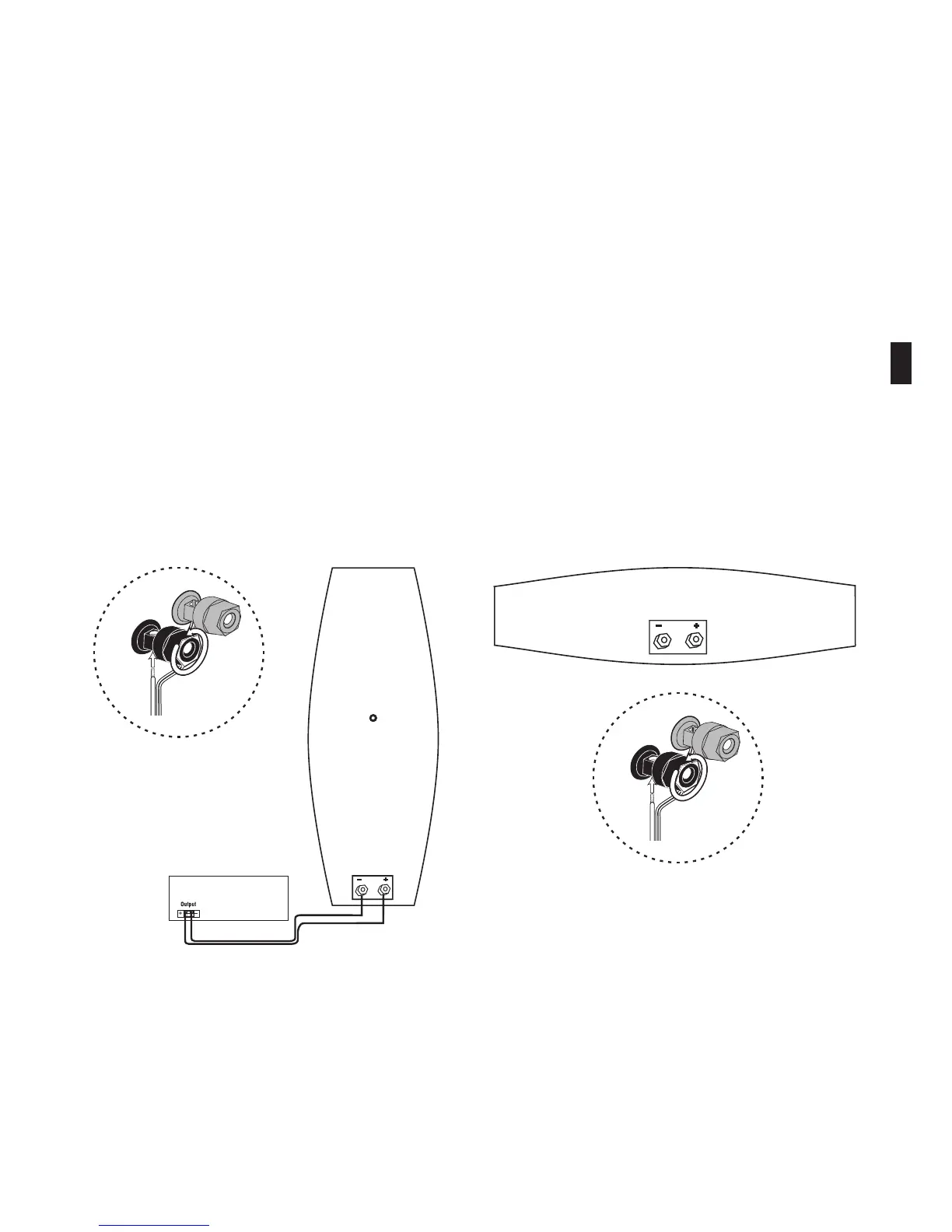

Figur 5. Satellit- og centerhøjttalerne er udstyret med
terminaler som kan tilsluttes på forskellige måder –
f.eks. spadestik eller afisoleret kabel (som vist her).
Figur 4. Tegning viser kabeltilslutning med korrekt
polaritet for een kanal i et surroundsystem.
Subwoofer højttalerudgang
(bagside)
Een kanal vises
