REF. 54299
MANUALE D’USO
IT
PRESENTAZIONE DEL PRODOTTO
Questo kit completo consente di rimuovere e installare boc-
cole e cuscinetti.
Include piastre di pressione di più dimensioni, che consentono
di lavorare con cuscinetti di diversi diametri.
Inoltre, grazie al supporto di centraggio, è possibile garantire
che la vite di pressione sia posizionata nella posizione corre-
tta.
ISTRUZIONI DI SICUREZZA
Si prega di leggere attentamente queste is-
truzioni prima di utilizzare il prodotto.
La mancata osservanza di queste istruzioni co-
rrettamente può causare lesioni personali e/o
danni al prodotto.
Conservare queste istruzioni per riferimento fu-
turo.
SPECIFICHE TECNICHE
Adattatori di pressione (diametro interno): 89, 99, 120 mm
Piastra di supporto (diametro esterno): 95 mm
Piastre di pressione (diametro esterno): 53, 585, 65, 66, 68, 71,
73, 78, 83 mm
Bussole adattatrici (diametro interno/esterno): 86/109, 82/10,
71/945 mm
Anello distanziatore (diametro interno/esterno): 86/955 mm
Misure della vite: 2,4x28 cm
Passo lettatura vite: 7/8”- 9 UNF
Peso: 14,58 kg

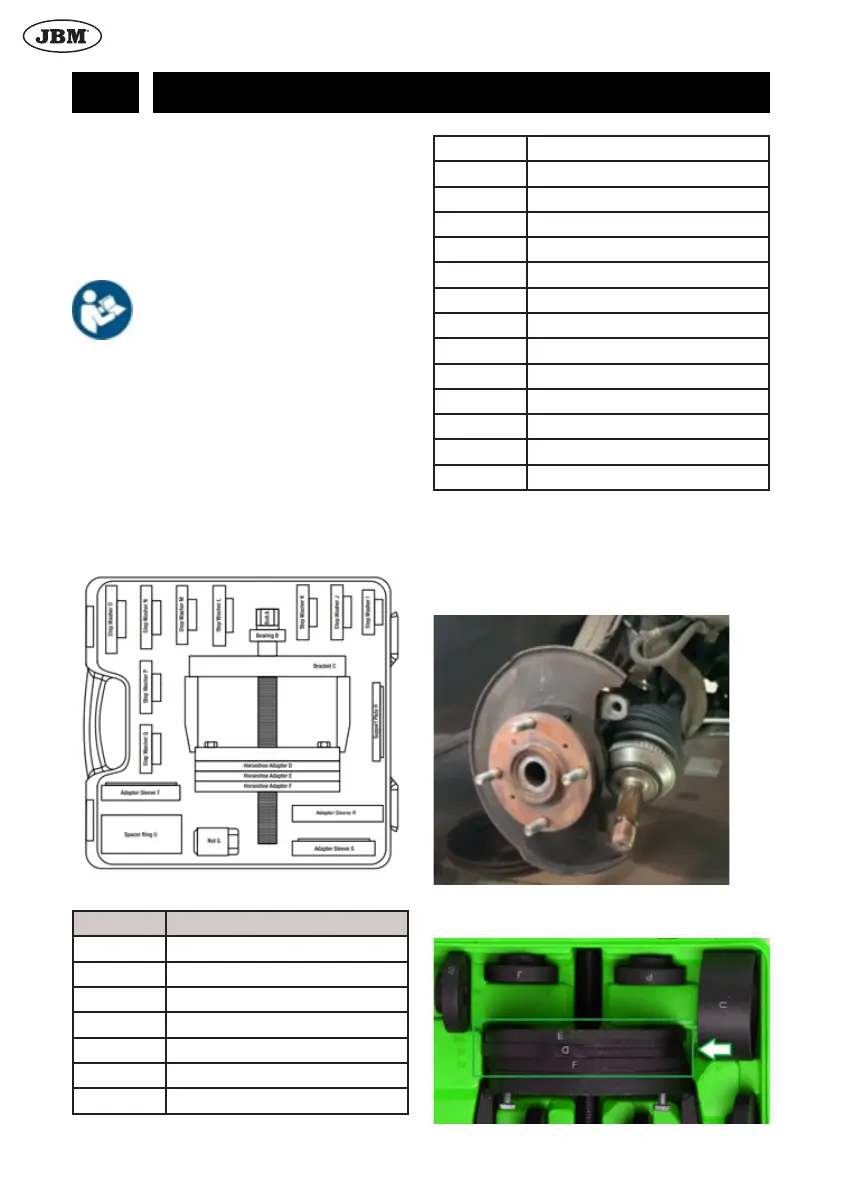

ELENCO DELLE PARTI
Item Descrizione
A Vite
B Cuscinetto
C supporto di centraggio
D adattatore di pressione
E adattatore di pressione
F adattatore di pressione
G Noce
H piastra di supporto
I pedana a pressione
J pedana a pressione
K pedana a pressione
L pedana a pressione
M pedana a pressione
N pedana a pressione
O pedana a pressione
P pedana a pressione
Q pedana a pressione
R manicotto adattatore
S manicotto adattatore
T manicotto adattatore
U anello distanziatore
FUNZIONAMENTO
Rimozione della boccola
Alza il veicolo.
Rimuovere la ruota, la pinza del freno, il tirante e il dado di
ssaggio dall’asse.
Estrarre l’albero di trasmissione dal gruppo cuscinetti.
Selezionare l’adattatore di pressione che meglio si adatta al
gruppo cuscinetto.
