REF. 54299
MANUAL DE INSTRUÇÕES
PT
APRESENTAÇÃO DO PRODUTO
Este kit completo permite remover e instalar buchas e rola-
mentos.
Inclui placas de pressão de vários tamanhos, o que permite
trabalhar com rolamentos de diferentes diâmetros.
Além disso, graças ao suporte de centragem, pode-se ga-
rantir que o parafuso de pressão seja colocado no lugar co-
rreto.
INSTRUÇÕES DE SUGURANÇA
Leia atentamente estas instruções antes de
usar o produto.
O não cumprimento destas instruções correta-
mente pode resultar em ferimentos pessoais e/
ou danos ao produto.
Guarde estas instruções para referência futura.
ESPECIFICAÇÕES TÉCNICAS
Adaptadores de pressão (diâmetro interno): 89, 99, 120mm
Placa de suporte (diâmetro externo): 95mm
Placas de pressão (diâmetro externo): 53, 585, 65, 66, 68, 71,
73, 78, 83mm
Mangas adaptadoras (diâmetro interno/externo): 86/109,
82/10, 71/945mm
Anel espaçador (diâmetro interno/externo): 86/955mm
Medidas do parafuso: 2,4x28cm
Passo da rosca do parafuso: 7/8”- 9 UNF
Peso: 14,58kg

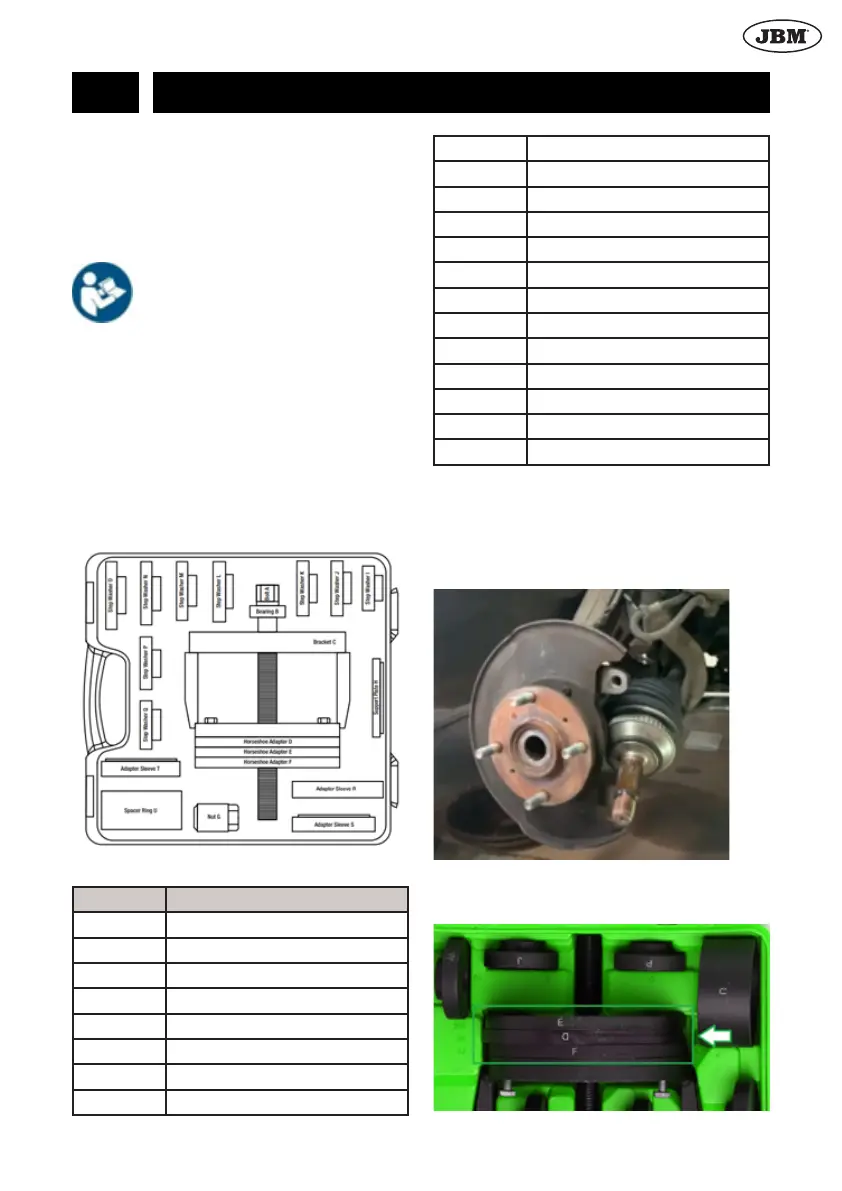

LISTA DE PEÇAS
Item Descrição
A Parafuso
B Rolamento
C Suporte centralizador
D Adaptador de pressão
E Adaptador de presaão
F Adaptador de pressão
G Porca
H Prato de suporte
I Placa de pressão
J Placa de pressão
K Placa de pressão
L Placa de pressão
M Placa de pressão
N Placa de pressão
O Placa de pressão
P Placa de pressão
Q Placa de pressão
R Manga adaptadora
S Manga adaptadora
T Manga adaptadora
U Anel espaçador
FUNCIONAMENTO
Remoção da Bucha
Levante o veículo.
Remova a roda, pinça de freio, tirante e porca de retenção
do eixo..
Puxe o eixo de acionemento para fora do conjunto de rola-
mento.
Selecione o adaptador de pressão que melhor corresponde
ao conjunto do rolamento.
