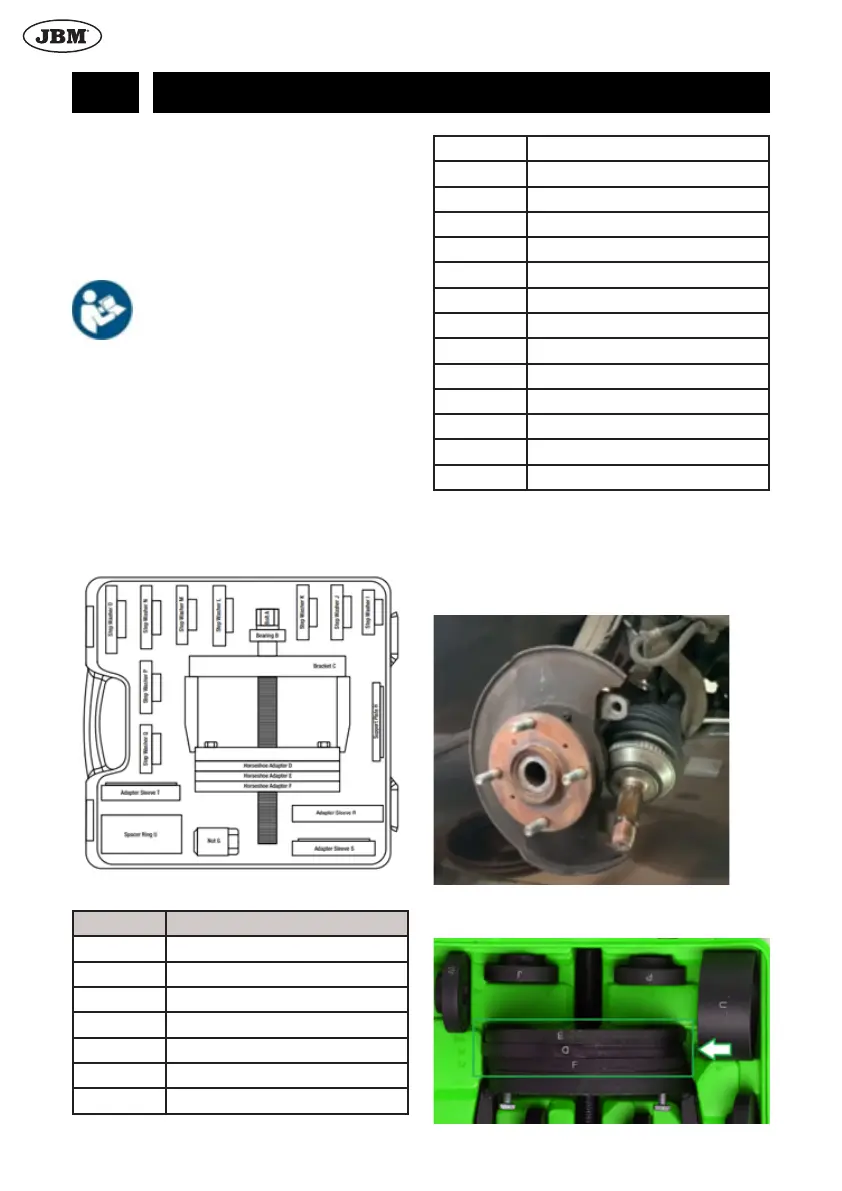

REF. 54299
ÜZEMELTETÉSI UTASÍTÁS
HU
A TERMÉK BEMUTATÁSA
Ez a teljes készlet segít eltávolítani és felszerelni a kerékagyat
és a kerékcsapágyakat.
Sok méretben tartalmaz nyomástárcsákat, amelyek lehetővé
teszik a különböző átmérőjű kerékcsapágyakkal való munkát.
Emellett a készlet központosító tartója biztosítja, hogy a nyo-
mócsavar a megfelelő pozícióba kerüljön.
BIZTONSÁGI UTASÍTÁSOK
A termék használata előtt olvassa el gyelme-
sen ezt a használati útmutatót.
Ha ezek az utasítások nincsenek betartva, sze-
mélyi sérülés és/vagy a termékben kár
keletkezhet.
Kérjük, tartsa meg az utasításokat a jövőbeli
tájékozódásért.
MŰSZAKI ADATOK
Patkó formájú adapterek (belső átmérő): 89, 99, 120mm
Tartó lemez (külső átmérő): 95mm
Nyomástárcsa (külső átmérő): 53, 585, 65, 66, 68, 71, 73, 78,
83mm
Karmantyús adapterek (belső/külső átmérő): 86/109, 82/100,
71/94.5mm
Alátétgyűrű (belső/külső átmérő): 86/95.5mm
Csavar mérete: 24x280cm
Csavar menet: 7/ 8”- 9 UNF (amerikai nom menet)
Súly: 14,58kg
ALKATRÉSZLISTA
Alkatrész Leírás
A Csavar
B Csapágy
C Központosító tartó
D Patkó formájú adapter
E Patkó formájú adapter
F Patkó formájú adapter
G Anyacsavar
H Tartó lemez
I Nyomástárcsa
J Nyomástárcsa
K Nyomástárcsa
L Nyomástárcsa
M Nyomástárcsa
N Nyomástárcsa
O Nyomástárcsa
P Nyomástárcsa
Q Nyomástárcsa
R Karmantyús adapter
S Karmantyús adapter
T Karmantyús adapter
U Alátétgyűrű
ÜZEMELTETÉS
A kerékagy eltávolítása
Emelje meg a járművet.
Vegye le a kereket, a féknyerget, a kormányösszekötő rudat és
a tengelytartó csavaranyát.
Vegye ki a tengelyt a csapágyházból.
Válassza azt a patkó formájú adaptert, amelyik a legjobban
illik a csapágyházhoz.
