JBM 54299 - Page 25

REF. 54299

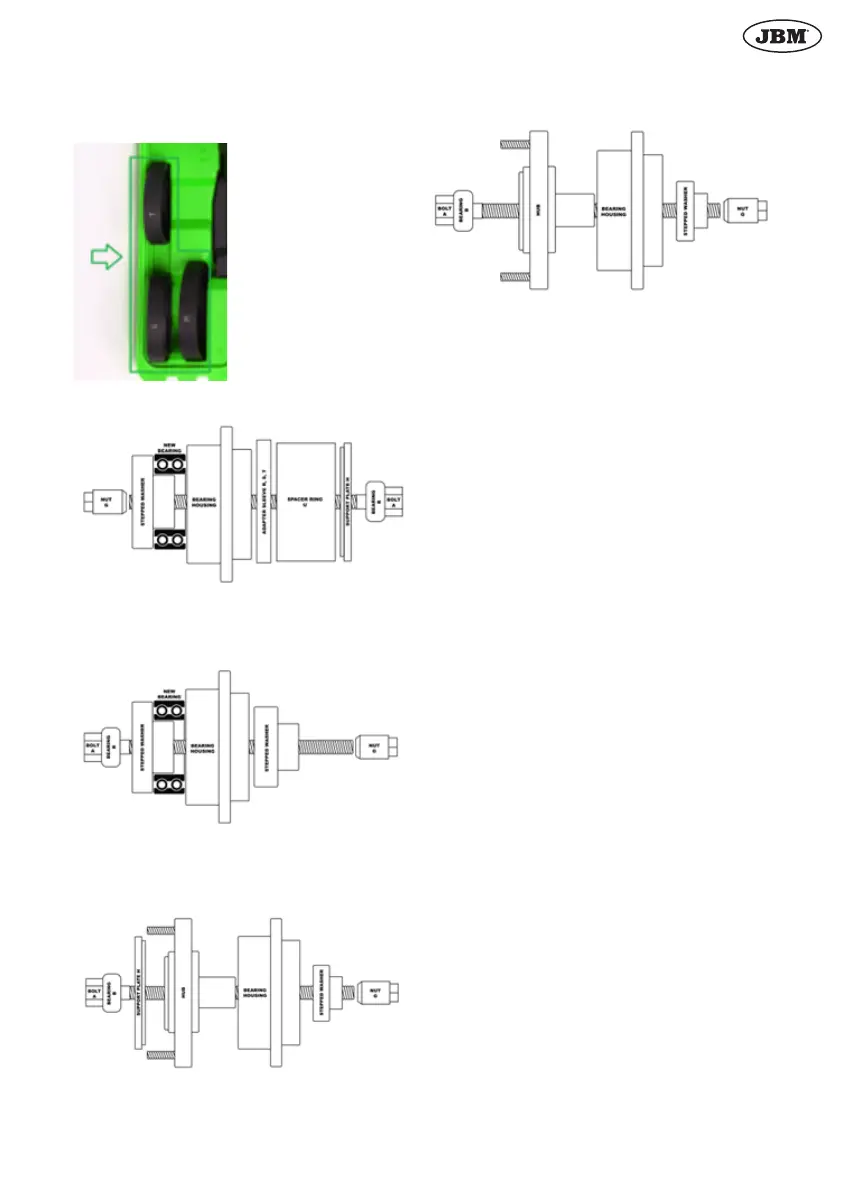

Het installeren van het externe wiellager
Kies de grootste drukplaat die het beste bij uw lager past en
niet groter is dan de buitendiameter ervan.
Kies de adapterkoker die het beste bij uw lagerbehuizing van
uw spindel past.
Assembleer de componenten zoals weergegeven in de teke-
ning.
Houd de moer (G) vast terwijl u de aan de drukschroef draait.
De drukplaat zal de lager naar de binnenkant van de lager-
behuizing drukken.
In de onderstaande tekening wordt een alternatieve methode
van installeren weergegeven:
Het installeren van de wielnaaf
Kies de kleinste drukplaat die het beste past en druk op de
binnenste loopring zal uitoefenen.
Assembleer de componenten zoals weergegeven in de teke-
ning.
Houd de moer (G) vast terwijl u de aan de drukschroef draait.
In de onderstaande tekening wordt een alternatieve methode
van installeren weergegeven:
25
