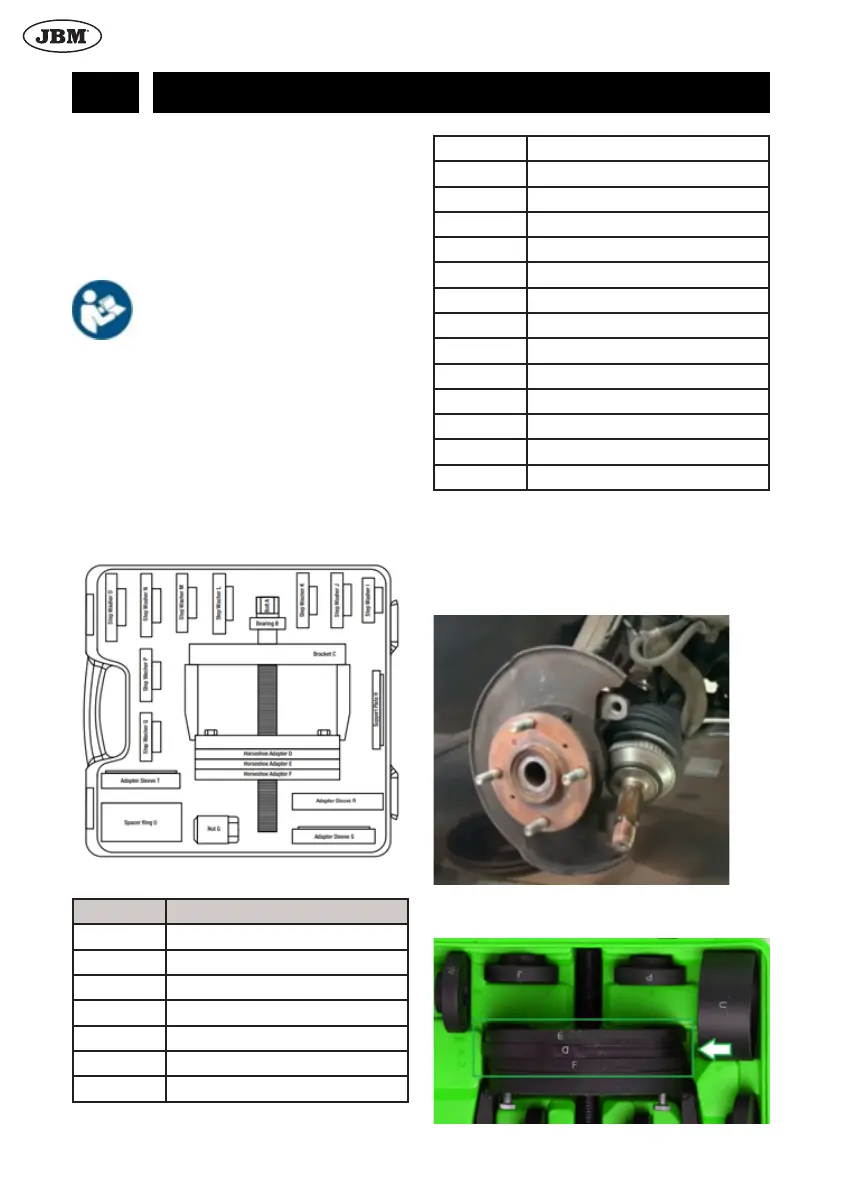

JBM 54299 - Instrukcja Obsługi

REF. 54299
INSTRUKCJA OBSŁUGI
PL
PREZENTACJA PRODUKTU
Ten kompletny zestaw pomaga Ci demontować oraz zamon-
tować piastę koła i łożyska koła.
W jego skład wchodzą płyty dociskowe o wielu rozmiarach,
co pozwoli ci pracować z łożyskami kół o różnych średnicach.
Wspornik centrujący zapewnia też, że śruba dociskająca zos-
tanie umieszczona we właściwym miejscu.
INSTRUKCJE BEZPIECZEŃSTWA
Przed użyciem produktu uważnie przeczytaj ten podręcznik
właściciela.
Nieprzestrzeganie tych instrukcji może spowo-
dować obrażenia cielesne i/lub uszkodzenie
produktu.
Zachowaj te instrukcje, żeby skorzystać z nich w
przyszłości.
DANE TECHNICZNE
Przekladki dociskowe (średnica wewnętrzna): 89, 99, 120 mm
Płyta wspornikowa (średnica zewnętrzna): 95mm
Płyty dociskowe (średnica zewnętrzna): 53, 585, 65, 66, 68, 71,
73, 78, 83mm
Przekładki tulejowe (średnica wewnętrzna/zewnętrzna):
86/109, 82/100, 71/94.5mm
Przekładka pierścieniowa (średnica wewnętrzna/zewnętrzna):
86/95.5mm
Rozmiar śruby: 24x280 cm
Gwint śruby: 7/8”- 9 UNF
Waga: 14,58 kg
SPIS CZĘŚCI
Pozycja Opis
A Śruba
B Łożysko
C Wspornik centrujący
D Przekładka dociskowa
E Przekładka dociskowa
F Przekładka dociskowa
G Nakrętka
H Płyta wspornikowa
I Płyta dociskowa
J Płyta dociskowa
K Płyta dociskowa
L Płyta dociskowa
M Płyta dociskowa
N Płyta dociskowa
O Płyta dociskowa
P Płyta dociskowa
Q Płyta dociskowa
R Przekładka tulejowa
S Przekładka tulejowa
T Przekładka tulejowa
U Przekładka pierścieniowa
UŻYTKOWANIE
Demontaż piasty koła
Podnieś pojazd.
Zdemontuj koło, zacisk hamulca tarczowego, drążek popr-
zeczny i nakrętkę utrzymującą oś.
Wymontuj oś z obudowy łożyska.
Dobierz przekładkę dociskową najlepiej pasującą do Twojej
obudowy łożyska.
