REF. 54299
Csavarozza a patkó adaptert a tartókerethez.

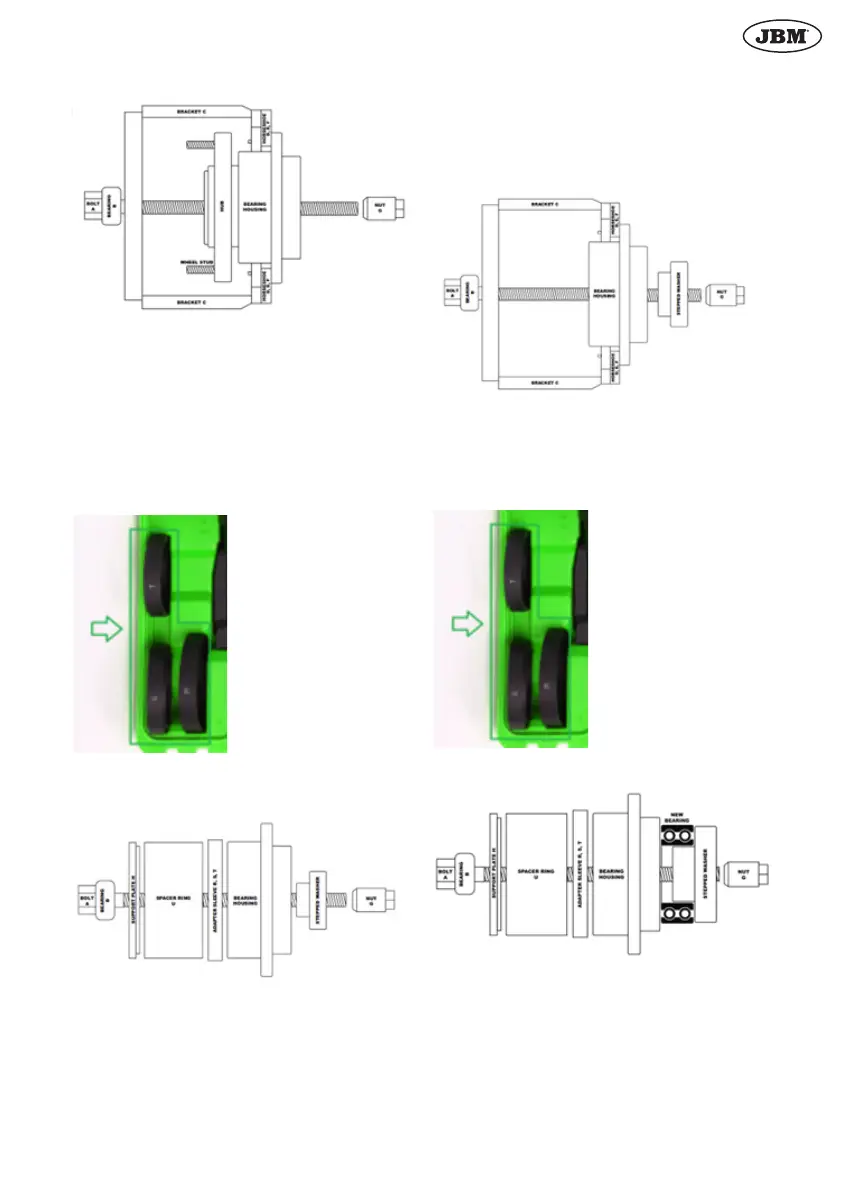

Az ábrának megfelelően szerelje össze:
Atornille el adaptador presión al soporte.
Monte tal como se muestra en el dibujo:
Szorítsa meg a csavart (A), amíg az anyát tartja (G).
Továbbra is szorítsa amíg a kerékagyat ki nem veszi.
FIGYELEM! Ne használjon ütőszerszámokat. Megrongálhatja
a kerékagyat.
Megjegyzés: Mindig használjon megfelelő kenőanyagot a
nyomócsavarral és az anyával.
Csapágy eltávolítása
MEGJEGYZÉS: Néhány csapágynak van egy rögzítőgyűrűje,
amit el kell távolítani a csapágy leszedése előtt.
Válassza azt az adapter karmantyút, amelyik legjobban
illeszkedik a csapágyházhoz és a csapágyat át fogja enged-
ni.
Azt a legkisebb nyomástárcsát válassza, ami nem megy ke-
resztül a csapágyon.
Szerelje össze a részeket az ábra szerint.
Tartsa az anyát (G) mialatt forgatja a nyomócsavart (A).
A csapágy kivételéhez folytassa az elforgatást.
MEGJEGYZÉS: Néhány járművön a belső csapágy pálya a
kerékaggyal együtt le fog jönni. Ha ez bekövetkezik, kérjük,
vegye le az agyról mielőtt újra felszerelné.
Egy alternatív módszer a csapágy kiszerelésének az, hogyha
a tartókeretet a csapágyház tengelynyakához nyomja. Ennek
a módszernek a használatához kérjük, hogy az alábbiak sze-
rint szerelje össze:
Belső csapágyazás
Válassza ki a csapágyához illő legnagyobb nyomástárcsát,
ami nem haladja meg a csapágy külső átmérőjét.
Válassza ki azt az adapter karmantyút, ami a legjobban
illeszkedik a csapágyház tengelynyakához.
Szerelje össze a részeket az ábra szerint.
Tartsa az anyát (G) mialatt forgatja a nyomócsavart (A).
A nyomástárcsa bele fogja nyomni a csapágyat a csapá-
gyházba.
27
