Külső csapágyazás
Válassza ki a csapágyához illő legnagyobb nyomástárcsát,
ami nem haladja meg a csapágy külső átmérőjét.
Válassza ki azt az adapter karmantyút, ami a legjobban
illeszkedik a csapágyház tengelynyakához.

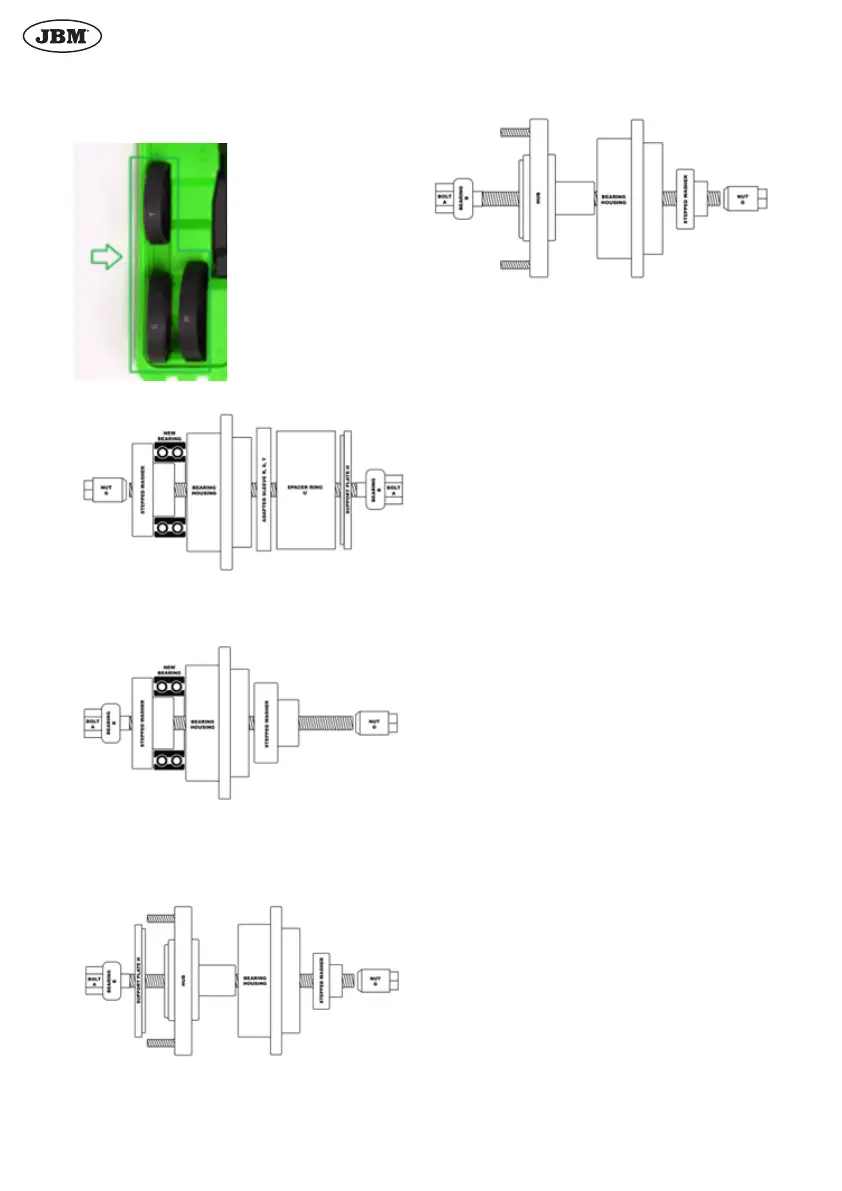

Szerelje össze a részeket az ábra szerint.
Tartsa az anyát (G) mialatt forgatja a nyomócsavart (A).
A nyomástárcsa bele fogja nyomni a csapágyat a csapá-
gyházba.
Egy alternatív szerelési módszert mutat az alábbi ábra:
A kerékagy beszerelése
Válassza ki azt a legkisebb nyomástárcsát, amelyik legjobban
illeszkedik és erőt tud gyakorolni a csapágy belső pályájára.
Szerelje össze a részeket az ábra szerint.
Tartsa az anyát (G) mialatt forgatja a nyomócsavart (A).
Egy alternatív szerelési módszert mutat az alábbi ábra:
