REF. 54299
Instalarea rulmenților exteriori
Selectați cea mai mare placă de presiune care se potrivește
rulmentului și care nu depășește diametrul exterior al aces-
tuia.
Selectați manșonul adaptor care se potrivește cel mai bine cu
carcasa rulmentului.

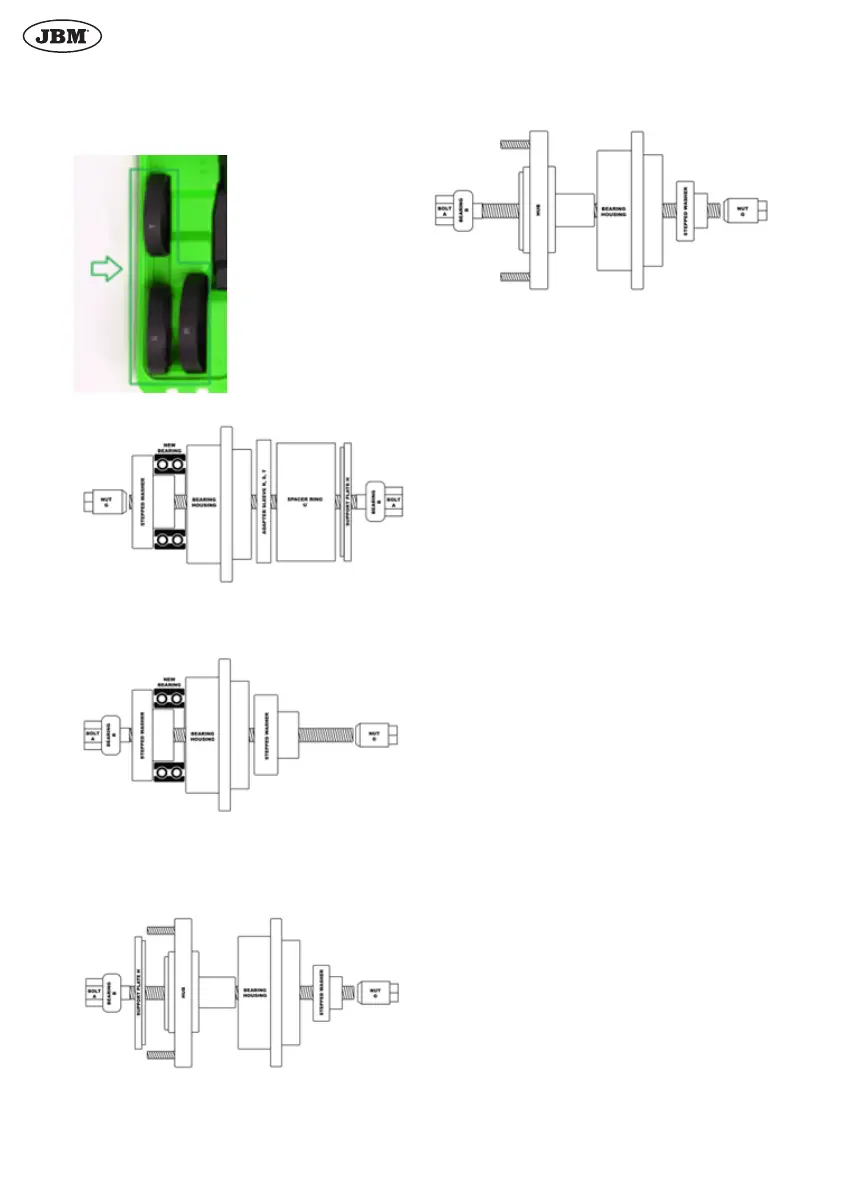

Montați componentele așa cum se arată în desen.
Țineți piulița (G) în timp ce înșurubați șurubul de xare.
Placa de presiune va împinge rulmentul în locașul său.
O metodă alternativă de instalare este prezentată în desenul
de mai jos:
Instalarea bucșei
Selectați cea mai mică placă de presiune care se potriveș-
te cel mai bine, care va aplica presiune pe inelul interior al
rulmentului.
Asamblați componentele așa cum se arată în desen.
Țineți piulița (G) în timp ce înșurubați șurubul de xare.
O metodă alternativă de instalare este prezentată în desenul
de mai jos:
22
