12

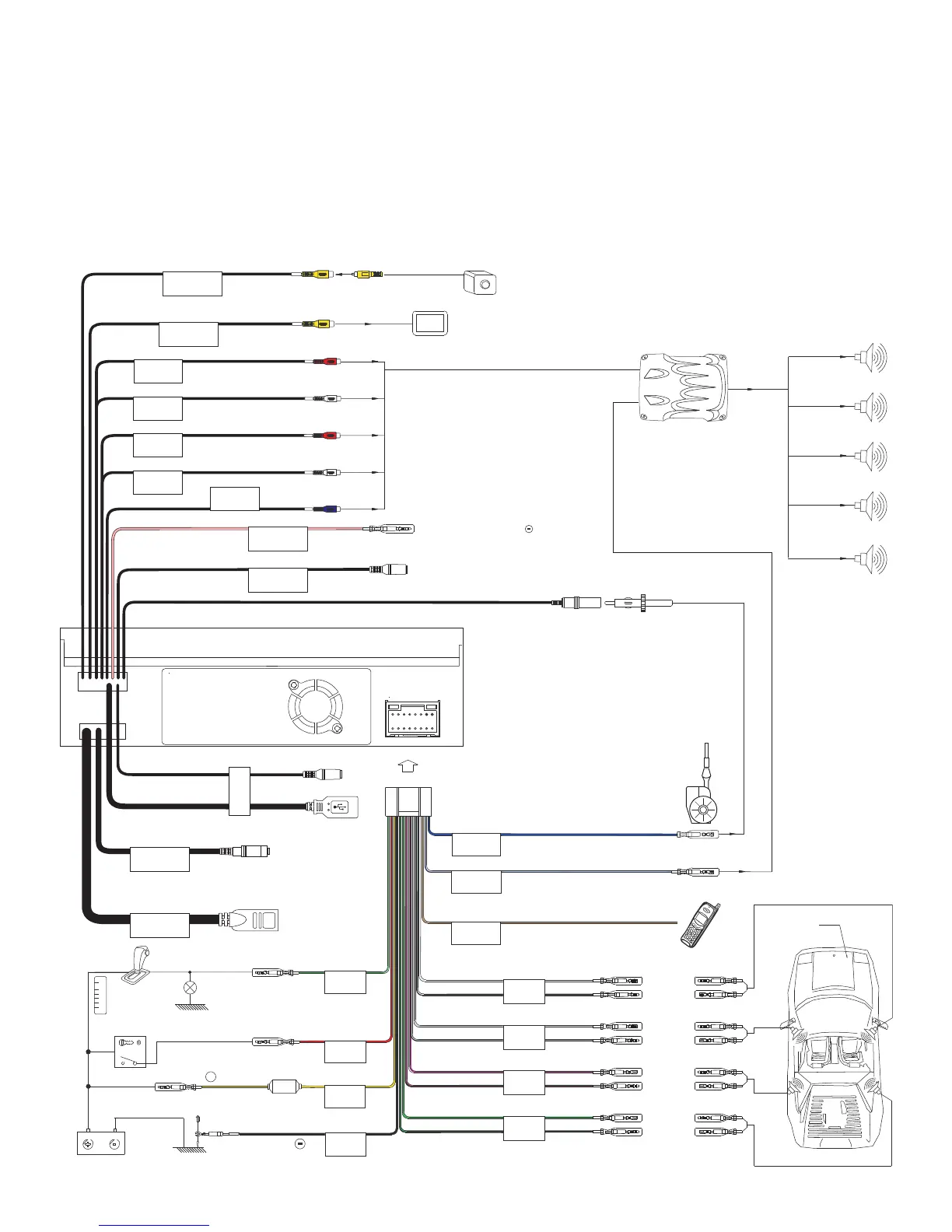

Diagramme de Câblage
IMPORTANT : Les raccordements incorrects de câblage peuvent endommager l’unité. Suivez les instructions
de câblage soigneusement, ou faites manipuler l’installation par un technicien expérimenté.
Branchez le câble iPod aux entrées iPod du châssis en arrière (USB/connecteurs 3.5mm) et faites acheminer
le câble iPod à la partie accessible de la zone du tableau de bord pour une connexion facile. Pour l’utilisation
occasionnelle de l’iPod, gardez un câble iPod dans votre boîte à gants et utilisez-le pour brancher l’iPod au
connecteur avant d’USB.
Harnais de câblage
REAR R
FRONT L
FRONT R
REAR L
Automobile
FRONT L
FRONT R
REAR R
REAR L
MUTE
P.CONT
ANT.CONT
ACC
BATT
ACC
REVERSE +
GND
JAUNE
VIDEO OUT
JAUNE
CAMERA
SUBWOOFER
SWC
NAV BUS
PRK SW
iPod
Commande de la puissance amplificateur externe
Prise d'antenne
BLEU
BLEU/BLANC
BLANC/NOIR -
VERT/NOIR -
BLANC +
VERT +
POURPRE +
POURPRE/NOIR -
GRIS/NOIR -
GRIS +
AVANT L+
AVANT L-
AVANT R+
AVANT R-
ARRIÈRE R+
ARRIÈRE R-
ARRIÈRE L+
ARRIÈRE L-
Mute (laissez ouvert s'il n'est pas branché)
BRUN
Téléphone voiture
VERT/BLANC
NOIR
JAUNE
ROUGE
FUSIBLE (15A)
Pile
Commutateur d'allumage
Terre
Terre
PILE
PILE +
ROSE
Amplificateur puissance externe
Antenne
Vidéo à l'arrière
FREIN DE PARKING
NAV102 Connecteur
(Equipement facultatif)
Steering Wheel Control (SWC)
exige PAC SWI-PS Adaptateur
d'interface, Vendu séparément
Commande d'antenne automatique (branchez
au fil de sortie de commande d'antenne et
l'alimentation de l'amplificateur d'antenne)
Interrupteur de
boîte à vitesse
Caméra vidéo
à vue arrière
Microphone
Aide du besoin ? Pour l’assistance technique,
appelez la ligne de support à la clientèle de
Jensen à 1-800-323-4815.
